Стенд автоматизированной настройки СВЧ-фильтров

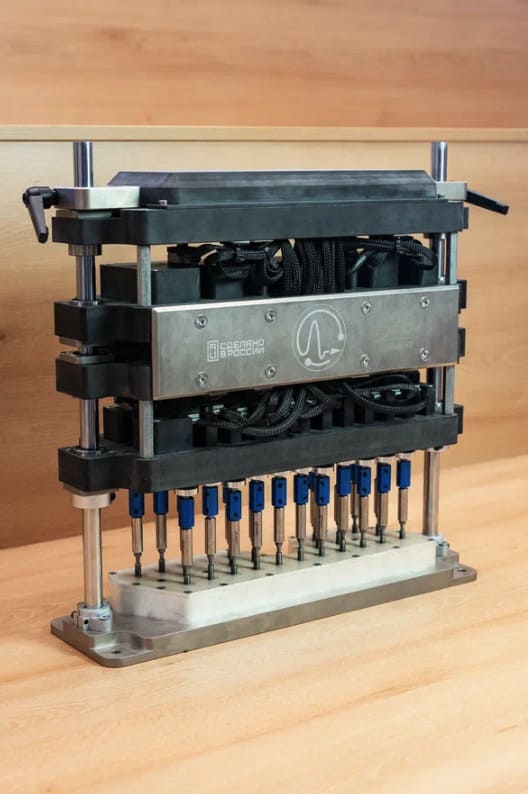

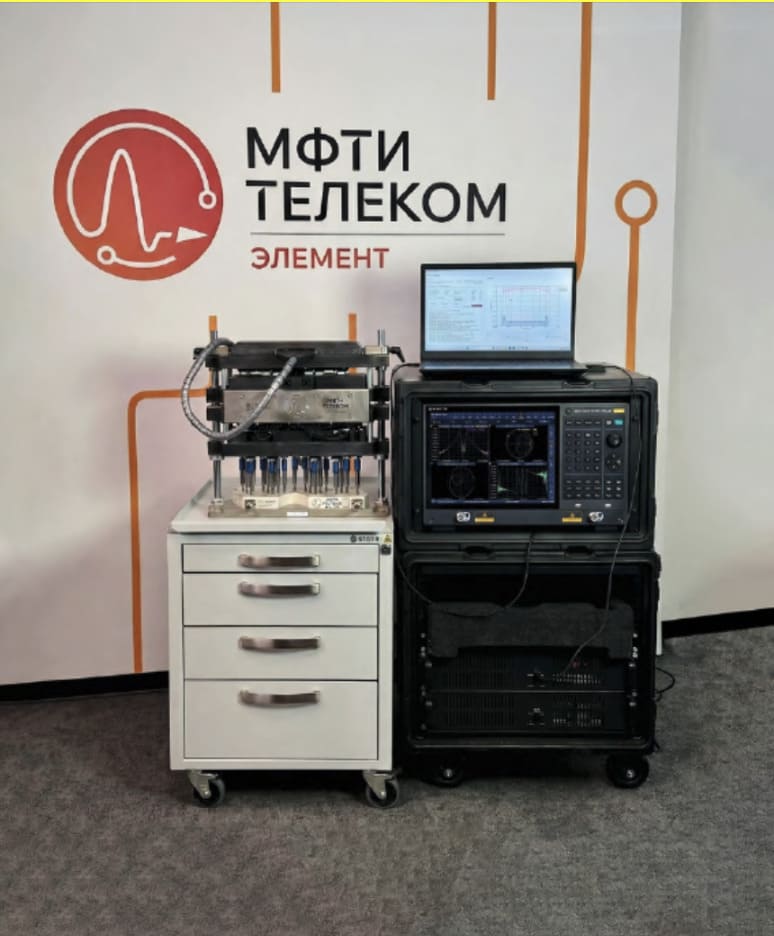

Программно-аппаратный комплекс (ПАК) для автоматизированной настройки СВЧ-фильтров на объёмных резонаторах. Решение не имеет прямых аналогов на российском рынке и направлено на повышение эффективности и воспроизводимости производства СВЧ-компонентов.
Назначение решения:
Сокращение времени настройки СВЧ-фильтров и повышение повторяемости результатов в серийном производстве.
Задачи, которые решает стенд:
Сокращение времени настройки фильтра с 8 часов до 25 минут
Повышение воспроизводимости и стабильности результатов настройки
Исключение зависимости от квалификации оператора
Автоматизация настройки фильтров с произвольным количеством настроечных винтов.
Ключевые особенности:
- Алгоритм настройки на основе нечеткой логики — устойчив к механическим люфтам, не требует обратной связи по положению винтов
- Реализован на базе отечественного микроконтроллера К1921ВГ015 производства АО «НИИЭТ»
- Управление через СПОАИ (включено в реестр отечественного программного обеспечения №28145)
- Совместимость с векторными анализаторами цепей любого производителя: АКМЕТЕХ, Планар, Keysight, Rohde&Schwarz и др.
- Конфигурация стенда под фильтр необходимого порядка
Для кого предназначено:
Телекоммуникационная отрасль (производители базовых станций)
Оборонно-промышленный комплекс
Производители БПЛА
Научные и образовательные организации
Технические характеристики:
Габариты: 503 × 168 × 430 мм
Питание: 220 В
Материалы: графитонаполненный полиамид, алюминиевый сплав Д16Т, ABS-пластик
Текущая конфигурация: настройка фильтра диапазона n3 (1710–1785 МГц), 23 настроечных винта
Дополнительные характеристики предоставляются по запросу.
ПАК разработан при участии МФТИ Телеком (ГК Элемент).
