АО «Акметрон» предлагает услуги по испытаниям экранированного помещения на эффективность экранирования согласно ГОСТ 50414-92 / ГОСТ 30373-95.

Услуга предлагается для для экранированных камер (ЭК) и безэховых камер (БЭК) любого размера, предназначенных для испытания технических средств (ТС) по параметрам электромагнитной совместимости (ЭМС). Измерения осуществляются для камер с эффективностью экранирования до 120 дБ в полосе частот 0,01-26500 МГц.

Испытания у заказчика

Процедура измерений

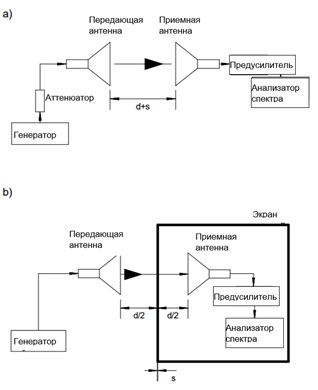

Измерения проводятся по схеме, согласно рисунку. Сначала измеряют напряженность поля без экрана, а после измеряют напряженность поля, проникающего через экран.


Эффективность экранирования вычисляют по стандартным формулам.

Исследуемые частоты

 Частота 10 кГц
 100 кГц
 1 МГц
 400 МГц
 1 ГГц+
 Поле  Магнитное Магнитное
Магнитное
 Электрическое Плоская волна

Точки измерений

Расположение контрольных точек (TP) выбирается непосредственно на объекте для покрытия критических мест, таких как проходные панели, фильтры, двери. Критические места должны быть доступными для тестовых антенн.

Ключевые точки для испытаний экранирования

Используемое оборудование

Оборудование Тип прибора
Диапазон частот
Генератор сигналов N5173B от 9 кГц до 40 ГГц
Анализатор сигналов N9030B от 2 Гц до 50 ГГц
Передающая/приемная антенна П6-319 от 9 кГц до 30 МГц

П6-121 от 30 МГц до 300 МГц
  П6-122 от 300 МГц до 3 ГГц
  П6-223 от 0,8 до 18 ГГц
  П6-128 от 12 до 40 ГГц
