АО «Акметрон» предлагает услуги по измерениям однородности поля (FU) альтернативной испытательной площадки (БЭК, полуБЭК) согласно ГОСТ IEC 61000-4-3.

Услуга предлагается для полубезеховых (полуБЭК) и безэховых камер (БЭК), предназначенных для испытания технических средств (ТС) по параметрам электромагнитной совместимости (ЭМС) в полосе частот от 80 МГц до 6 ГГц.

Цель измерений заключается в том, чтобы однородность испытательного электромагнитного поля, воздействующего на испытуемый образец (ИО), была достаточной для обеспечения достоверности результатов испытаний.

Процедура измерений

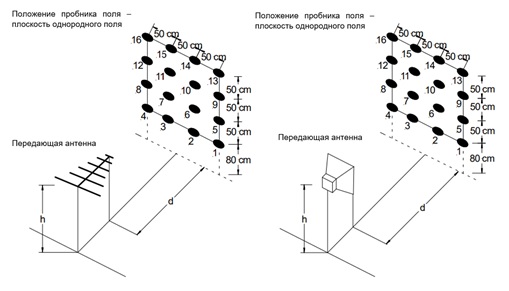

Цель этого испытания — охарактеризовать свойства плоскости равномерного поля (UFA), которая определяется следующим образом: 16 точек в вертикальной плоскости 1,50 м x 1,50 м, с шагом 0,50 м, начиная с высоты 0,80 м


Измерительные положения плоскости однородного поля

Процедура оценки, выполненная в соответствии со стандартом, завершается, как только будет удовлетворен критерий однородности поля от -0 до +6 дБ (отметка Standart 75%)

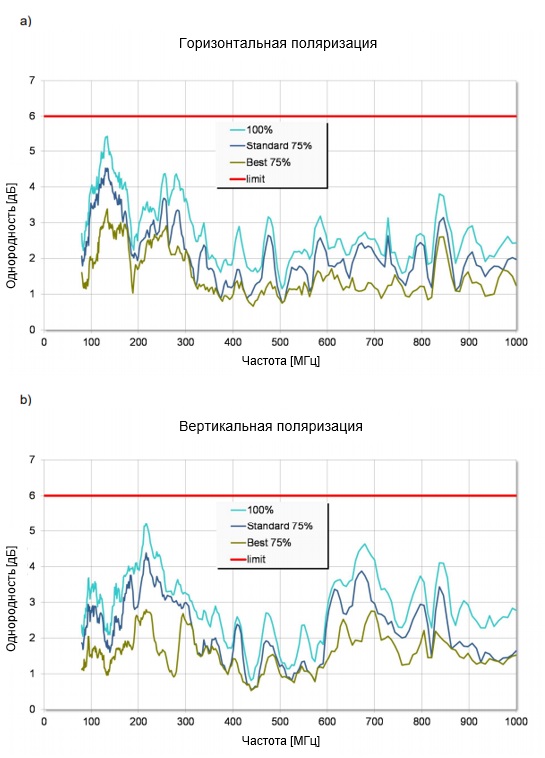

Пример результата измерений однородности поля

Кроме того, чтобы дать представление о качестве камеры, процедура продолжается для определения наилучшей однородности (отметка Best 75%)

Используемое оборудование и программное обеспечение

Оборудование Тип прибора
Диапазон частот
Усилители   AR, 30W1000B, E0741 80 МГц - 1000 МГц
Bonn, BLMA 1018-30/20D, E0749 1 ГГц - 6 ГГц
Анализатор сигналов R&S, ZVB20, E0186  80 МГц - 6 ГГц
Пробник поля PMM EP-408, E2200 80 МГц - 6 ГГц
Передающая антенна   Schwarzbeck, STLP 9128D 80 МГц - 1000 МГц
ETS, 3117, E1647 1 ГГц - 6 ГГц
Разветвитель
Werlatone, C5081-10, E0826 80 МГц - 1000 МГц
Антенная мачта
Schwarzbeck AM 9144 80 МГц - 6 ГГц
Опора для пробника поля
Seibersdorf Laboratories, PS2 80 МГц - 6 ГГц
Измерительное ПО
Seibersdorf Laboratories, Field Uniformity, E0914 80 МГц - 6 ГГц
