Мы продолжаем поставки продукции производства АКМЕТЕХ в полном объеме. Решения для кремниевой фотоники
24.04.2022
Основные технические характеристики и преимущества
- Тестирование фотонных полупроводниковых компонентов на пластинах диаметром до 300 мм
- Автоматическая прецизионная юстировка световода по шести осям для сокращения времени тестирования
- Возможность одновременного тестирования компонентов в оптическом и СВЧ диапазонах (до 110 ГГц)
- Автоматическая система контроля расстояния между оптоволокном и пластиной
- Рабочие температуры от -40°C до +200°C
- Наличие удобного графического интерфейса для управляющего ПО

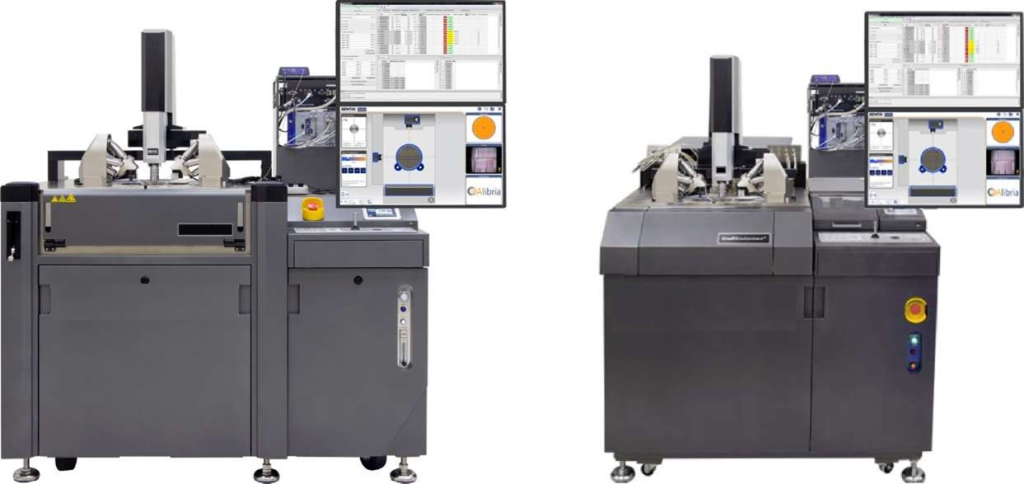

Базовые станции для установки опции SiPh
- 200 мм: ATPA-2000-S, ATPA-2000-F
- 300 мм: ATPA-3000-A, ATPA-3500-S, ATPA-3500, ATPA-3500-S
Интегрированная платформа для размещения измерительного оборудования
Для системы оптической юстировки необходимо соответствующее оборудование. Для оптимизации рабочего пространства предусмотрена дополнительная полка под оборудование, которая располагается непосредственно над системой охлаждения держателя пластин. Система юстировки включает все необходимое для позиционирования, контроля расстояния и распознавания.
Система юстировки работает как с одиночным оптическим элементом, так и с оптической решеткой. Для точной юстировки используются специализированные 6-ти координатные позиционеры.
Определение дистанции по оси Z
Для точного позиционирования оптического зонда датчик расстояния интегрирован в держатель зонда. Датчик обеспечивает легкую и безопасную настройку, когда оптоволокно и исследуемый образец находятся в непосредственной близости друг от друга.
Быстрая многоканальная система оптической юстировки
- Специальные 6 координатные позиционеры для оптических пробников
- Интегрированные процедуры сканирования для юстировки оптического волокна
- Программный пакет с расширенными возможностями
- Прямое распознавание оптического сигнала
- Датчики местоположения для высокой точности и эксплуатационной надежности
- Автоматическая юстировка и оптимизация соединений
- Подходит для одиночного оптоволокна и решеток
- Возможность использования 3-координатных позиционеров для применения с одиночным оптоволокном
- Опционально может подключаться оптический измеритель мощности
Акметрон имеет опыт поставки указанных выше систем для заказчиков на территории Российской Федерации. Для получения более детальной информации обращайтесь к нашим инженерам.
