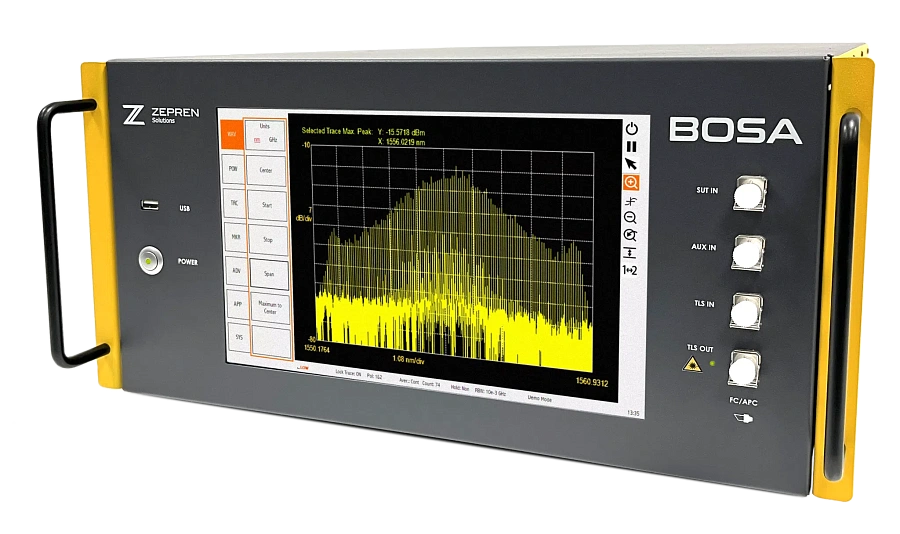

Zepren Solutions BOSA Бриллюэновский анализатор спектра (Aragon
Применение Zepren Solutions BOSA Бриллюэновский анализатор спектра (Aragon Photonics)
Бриллюэновский анализатор BOSA сочетает узкое аппаратное разрешение 10 МГц (без математической обработки), скорость сканирования 20 нм/с и точность 0,5 пм. Прибор поддерживает двухполяризационный анализ и работу в диапазонах C, L и O, обеспечивая чёткое разделение близких спектральных линий, минимальный уровень шумов и отсутствие артефактов измерения.Основные характеристики обновлённой модели BOSA
| Параметр | Значение | Ед. Измерения | ||
|---|---|---|---|---|
| Диапазон | Диапазон С | Диапазон С+L | Диапазон O | - |
| Спектральный диапазон | 1525 - 1565 | 1525 - 1610 | 1265 - 1345 | нм |
| Оптическое разрешение (FWHM) | 10 | МГц | ||
| Точность | ± 0,5 | ± 1 | пм | |
| Динамический диапазон без паразитных эффектов | > 80 | дБ | ||
| Входная мощность | от +13 до -70 | дБм | ||
| Максимальная входная мощность | +20 | дБм | ||
| Чувствительность | -70 дБм / 0,1 | пм | ||
| Точность измерения мощности сигнала | ± 0,5 | дБ | ||
| Время измерения | 1 с на 20 нм интервал | - | ||
Механические и электрические характеристики
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Диапазон рабочих температур | от +15 до +35 | °C |
| Требования к питанию, 50 / 60 Гц | 110 / 220 | В |
| Энергопотребление | до 200 | Вт |
| Размеры |
430 x 230 x 550 460 x 230 x 593 (с ручками) |
мм |
| Масса |
22 |
кг |
| Оптический коннектор | FC / APC | - |
| Интерфейсы | Ethernet, USB, GPIB | - |
Доступные опции:
- Option 100: Экономичный вариант без встроенного перестраиваемого лазера, который подразумевает использование другого источника.
- Option 10: Отдельный волоконный вывод для перестраиваемого лазера.
- Option 20: Анализатор пассивных волоконных компонентов. Измерение вносимых и обратных потерь (IL, RL), а также поляризационно зависимых потерь (PDL) при подключении Option 30.
- Option 30: Функции поляриметра. Измерение состояния поляризации.
- Option 40: Измерение фазы и амплитуды сигнала с помощью обратного преобразования Фурье.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
