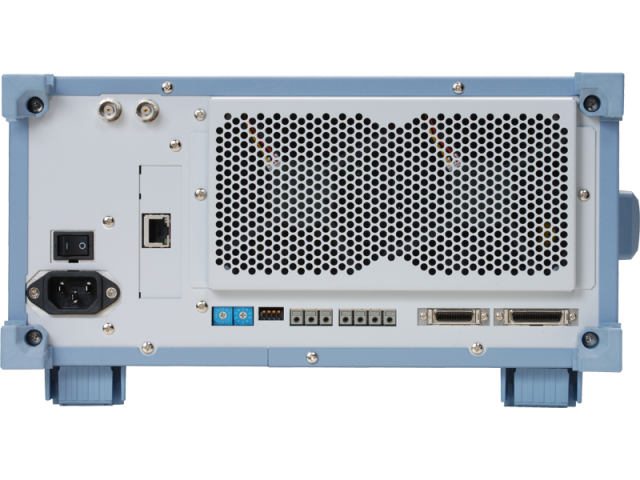

SL1000 Yokogawa Система сбора данных
Высокоскоростное устройство сбора данных SL1000 Yokogawa может точно отображать высокоскоростные и высоковольтные сигналы с помощью специально разработанного 12-битного изолированного модуля с частотой выборки 100 МВыб/c, частотным диапазоном 20 МГц и диапазоном входа 1 кВ.
Характеристики системы сбора данных SL1000 Йокогава электрик:
| Параметр | Значение | ||
| Макс. частота выборки | 100 Мвыб/с | ||
| Полоса пропускания | 20 МГц | ||
| Число каналов аналогового входа | Съемный модуль: 16 изолированных каналов | ||
| Максимальная длина записи | Стандарт | 50 млн точек | 2,5 млн точек (16 каналов) |
| Опция | - | ||
| Интерфейс | Стандарт | USB | |
| Опция | USB | ||
| Дисплей (ЖКД, TFT) | 45,2–27,0 мм, моно | ||
| Размеры Ш х В х Г(мм) | 319 × 154 × 350 | ||
| Вес | 6,0 кг | ||
Особенности осциллографа-регистратора Yokogawa SL1000:
- Измерения с использованием до 4 независимых частот выборки одновременно;
- 12 сменных модулей позволяют обеспечить высокоточные измерения с малым уровнем шума, а также обеспечивают возможность измерений различных видов сигналов;
- Возможность объединения в измерительную систему 8 приборов с общим количеством каналов до 128;
- Сохранение данных на жесткий диск ПК или на встроенный диск SL на скорости 1,6 МВ/с;
- Передача данных на ПК при помощи высокоскоростного USB 2,0 или 1000 BASE T гигабитового Интернета (Опция);
- Может работать без ПК;
- Анализ формы сигнала в режиме реального времени;
- Функция DualCapture (обнаружение быстротекущих процессов);
- Циклические статистические вычисления;
- Запись голосовых заметок;
- Питание 12 В постоянного тока (Опция).
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
