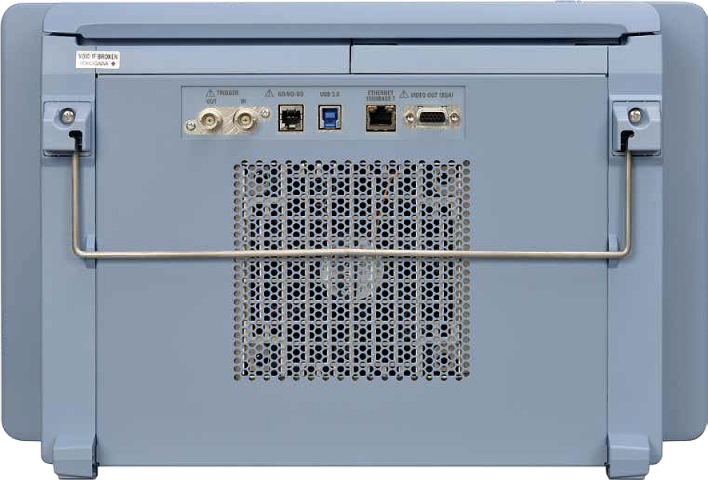

DLM5000 Yokogawa Осциллографы
Полоса пропускания - 350/500 МГц, 4 или 8 аналоговых каналов, частота дискретизации - 2,5 Гвыб./с. Цифровые осциллографы смешанных сигналов Yokogawa серии DLM5000.
Модели осциллографов серии DLM5000 Yokogawa:
- DLM5058: 500 МГц 8-канальный
- DLM5038: 350 МГц 8-канальный
- DLM5054: 500 МГц 4-канальный
- DLM5034: 350 МГц 4-канальный
Технические характеристики осциллографов смешанных сигналов Yokogawa серии DLM5000:
- 4 или 8 аналоговых каналов, 32 бита логики;
- DLMsync поддерживает синхронизацию нескольких устройств, расширяя возможности измерений до 16 каналов;
- Низкий остаточный шум;
- Широкий диапазон напряжений;
- Различные фильтры нижних частот в реальном времени;
- Просмотр 100 000 ранее записанных сигналов;
- Специализированная операционная система
- Дополнительные математические каналы;
- Высокочувствительный сенсорный экран;
- Легкий, компактный 8-канальный оптический прицел.
Особенности цифровых осциллографов Йокогава электрик серии DLM5000:
8 аналоговых каналов + 32 логических бита в совокупности измеряются единой системой
Один осциллограф DLM5000 имеет 8 аналоговых каналов и 32 логических бита, что обычно требует наличия двух осциллографов для смешанных сигналов. Для отладки встроенных систем достаточно одного устройства, которое позволяет просматривать сигналы и выходы усилителей на аналоговых каналах, а также сигналы последовательной/параллельной шины на логическом канале.
До 2,5 Гбит/с (8 каналов одновременно), до 500 Мбайт памяти
DLM5000 оснащён памятью, которая позволяет записывать осциллограммы с разрешением 50 млн точек в одиночном режиме и 12,5 млн точек в режиме повтора. При установке памяти 500 Mpoints (опция) можно зафиксировать сигнал за 0,2 секунды даже при частоте дискретизации 2,5 ГЦ/с.

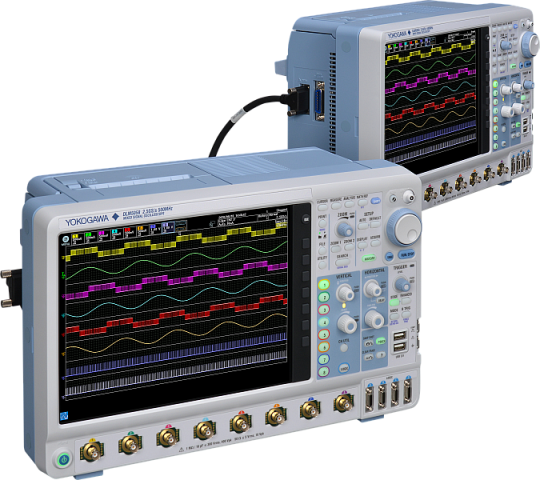

Функция подключения двух устройств «DLMsync»
Подключение двух осциллографов DLM5000 (с опцией /SYN) с помощью специального кабеля позволяет выполнять синхронное измерение до 16 аналоговых каналов. Записанные сигналы отображаются на каждом устройстве. Триггеры работают совместно, а общие параметры, такие как объем памяти, частота дискретизации, настройки сбора данных и масштаб горизонтальной оси, связаны между собой, поэтому их можно использовать как один 16-канальный осциллограф. Вы также можете подключить 4-канальные модели, так что «8 + 4 = 12 каналов» или «4 + 4 = 8 каналов» тоже возможно.
