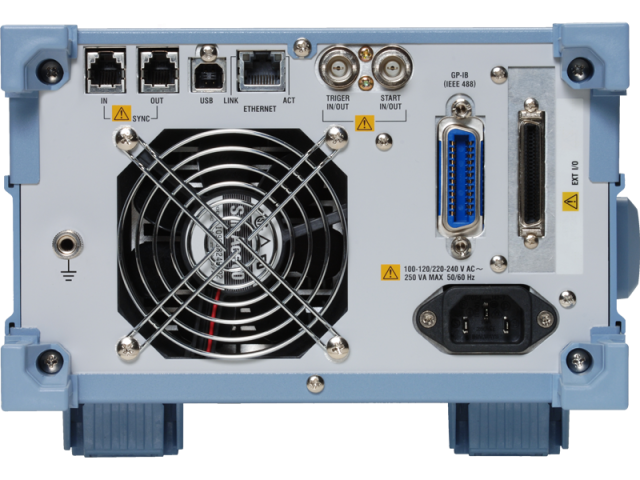

Госреестр GS820 Yokogawa Источник питания
Госреестр Прецизионный источник питания GS820 Yokogawa представляет собой универсальное и надежное решение для генерации и измерения электрических сигналов постоянного тока и напряжения. Источник обладает функцией изолированного двухканального создания и измерения сигналов и обеспечивает высокую точность и стабильность параметров тока и напряжения в диапазонах от 7 до 18 В и от 1,2 до 3,2 А.
Особенности многоканального источника питания Yokogawa GS820:
- Функция изолированного двухканального генерирования и измерения сигналов;
- Генерирование произвольных форм сигналов из 100000 точек с интервалами 100 мкс;
- Расширение каналов через линию синхронизации по схеме «главный — подчиненный» (master–slave);
- Автоматическая установка нуля: измерение внутреннего нулевого опорного сигнала для каждого измерения и корректировка измеренного значения;
- Вычисление разницы между текущим измеренным значением и определяемым пользователем значением;
- Вычисляет определяемые пользователем уравнения в реальном времени;
- Возможность редактирования тестовых последовательностей;
- Два типа развертки сигнала: линейная и логарифмическая.
Характеристики источника питания постоянного тока Йокогава электрик GS820:
| Диапазон воспроизведения напряжения | Разрешение | Максимальный ток нагрузки | Погрешность (% от установки + мкВ/мВ) |
Температурный коэффициент (% от установки + мкВ)/°С |
| 200 мВ | 1 мкВ | ±3,2 A | ±(0,02 % + 250 мкВ) | ±(0,003 % + 35 мкВ) |
| 2 В | 10 мкВ | ±3,2 A | ±(0,02 % + 400 мкВ) | ±(0,003 % + 60 мкВ) |
| 7 В | 100 мкВ | ±3,2 A | ±(0,02 % + 2 мВ) | ±(0,003 % + 300 мкВ) |
| 18 В | 100 мкВ | ±1,2 A | ±(0,02 % + 2 мВ) | ±(0,003 % + 300 мкВ) |
| Диапазон воспроизведения тока | Разрешение | Максимальное напряжение на нагрузке | Погрешность (% от установки + нА/мкА/мА) |
Температурный коэффициент (% от установки + нА/мкА/мА)/°С |
| 200 нА | 1 пА | ±18 В | ±(0,06 % + 3 нА) | ±500 пА |
| 2 мкА | 10 пА | ±18 В | ±(0,04 % + 3 нА) | ±500 пА |
| 20 мкА | 100 пА | ±18 В | ±(0,03 % + 3 нА) | ±(0,0045 % + 450 пА) |
| 200 мкА | 1 нА | ±18 В | ±(0,03 % + 30 нА) | ±(0,0045 % + 4,5 нА) |
| 2 мА | 10 нА | ±18 В | ±(0,03 % + 250 нА) | ±(0,0045 % + 37,5 нА) |
| 20 мА | 100 нА | ±18 В | ±(0,03 % + 2,5 мкА) | ±(0,0045 % + 375 нА) |
| 200 мА | 1 мкА | ±18 В | ±(0,03 % + 25 мкА) | ±(0,0045 % + 3,75 мкА) |
| 1 А | 10 мкА | ±18 В | ±(0,03 % + 900 мкА) | ±(0,0075 % + 135 мкА) |
| 3 А | 10 мкА | ±12 В | ±(0,03 % + 1,5 мА) | ±(0,0075 % + 225 мкА) |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
