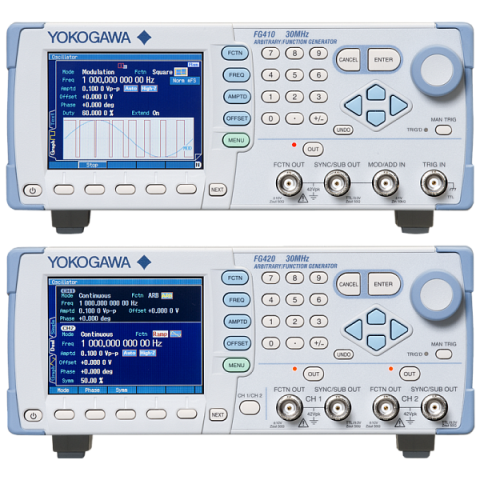

FG400 Yokogawa Генераторы сигналов произвольной формы
Функциональные генераторы сигналов серии FG400 Yokogawa до 30 МГц генерируют базовые, специализированные и произвольные формы сигналов. Выходные формы сигналов включают синусоидальные, прямоугольные, импульсные, линейно-ступенчатые, параметрически-переменные, шумовые (с гауссовым распределением), постоянные и произвольные.
Генераторы имеют изолированные выходы, которые позволяют использовать приборы при разработке плавающих схем, таких как приводы двигателей, инверторы, источники питания и другие силовые электронные устройства. Кроме того, несколько устройств могут быть синхронизированы вместе для генерации до 12 фаз выходного сигнала.
Характеристики ГСПФ Йокогава электрик серии FG400:
- FG410: 1 канал. FG420: 2 канала;
- Диапазон частот: синусоидальная волна от 0,01 мкГц до 30 МГц;
- Разрешение по амплитуде: 16 бит;
- Частота дискретизации: 120 Мвыб/с;
- Интерфейс GPIB и USB;
- Выходное напряжение: от 0 до 20 В;
- Выходные сигналы: синусоидальный, прямоугольный, импульсный, ступенчатый, сигнал с изменяемыми параметрами, шум, постоянный ток и произвольные сигналы;
- Синхронизация до 6 устройств, чтобы обеспечить до 12 выходных каналов;
- Создание осциллограмм, полученных с помощью осциллографов Yokogawa, с помощью программного обеспечения XviewerLITE.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
