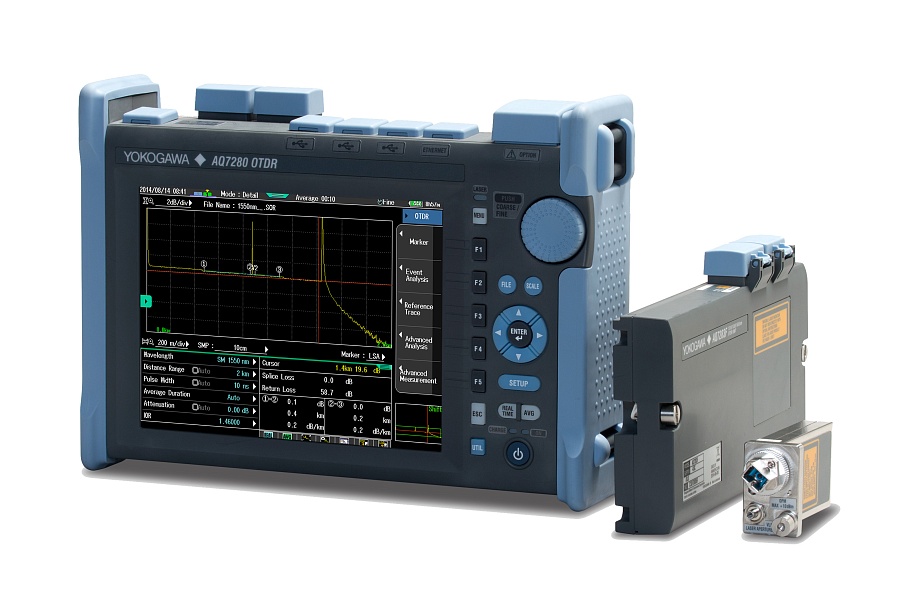

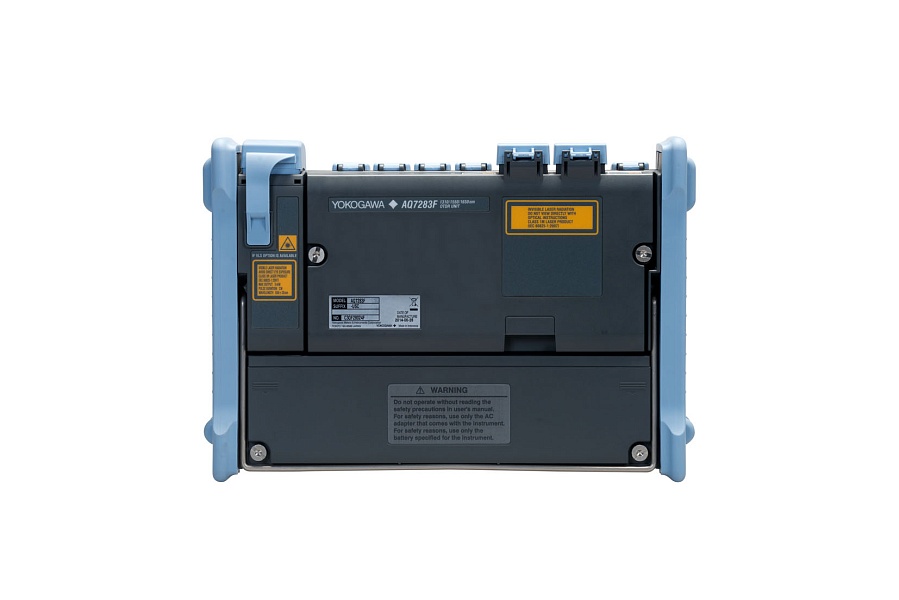

Госреестр AQ7280 Yokogawa Рефлектометр оптический
Госреестр Портативный рефлектометр оптический AQ7280 Yokogawa с динамическим диапазоном до 50 дБ обеспечивает широкий диапазон потребностей в тестировании и сертификации ВОЛС - от сетей доступа до магистральных линий связи. Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить измерения в PON-сетях на разветвителях до 1х128.
Аккумуляторная батарея рефлектометра AQ7280 позволяет достичь 15 часов автономной работы по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения. Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений.
Особенности рефлектометра оптического AQ7280 Йокогава электрик:
- Сенсорный экран или дублирующий кнопочный интерфейс;
- Модульная конструкция с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS);
- Мгновенная передача данных через беспроводное соединение;
- Анализ нескольких трасс одновременно;
- Анализ разности трасс;
- Двунаправленный анализ рефлектограммы;
- Функция обнаружения чрезмерного изгиба волокна;
- Удаленный мониторинг и контроль.
|
Измерения |
Расстояние, потери, возвратные потери, возвратные потери между двумя точками |
|
Анализ |
Анализ нескольких трасс одновременно, двунаправленный анализ, анализ разности двух трасс, анализ участка рефлектограммы, анализ макроизгиба |
|
Другие функции |
Измерения многоволоконного кабеля, определитель обрыва, автоматический поиск события, тест пройден/не пройден, табличные измерения (опция), визуальная карта трассы |
Характеристики оптического рефлектометра OTDR Yokogawa AQ7280:
|
Память |
|
Внутренняя: более 1000 рефлектограмм; внешняя: USB-flash, SD-card |
|
Дисплей |
|
ЖК TFT, цветной 16 млн. цветов, диагональ 8.4”, 800х600, |
|
Интерфейсы: |
USB |
3 порта USB 2.0: Тип А - 2; тип B (mini) - 1 |
|
Память |
SD-card |
|
|
Модули |
Рефлектометрический модуль - 1; вспомогательный модуль - 1 |
|
|
Ethernet |
10/100BASE-T |
|
|
Формат представления данных: |
Чтение |
SOR, SET |
|
Запись |
SOR, CSV, SET, BMP, JPG, CFG, PDF |
|
|
Электропитание: |
Сетевой адаптер |
100 ... 240 В, 50/60 Гц |
|
Батарея |
Li-ion; время работы — 15 часов (стандарт Telcordia); время зарядки — 6 часов. |
|
|
Условия эксплуатации |
|
-10 ... 50 °С, Относительная влажность 0 ... 90%, высота над уровнем моря до 4000 м |
|
Размер |
|
287х210х80 мм |
|
Вес |
|
2,2 кг (включая батарею) |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
