Xinertel X-Vision — система активного мониторинга IP-сетей
Xinertel X-Vision
Система активного мониторинга IP-сетей
X-Vision — система активного мониторинга IP-сетей, которая генерирует сетевой трафик для измерения качества сети и приложений по принципу end-to-end и предоставляет данные тестирования в режиме 24/7.
Система в реальном времени отслеживает критические показатели всех соединений, включая потери пакетов, задержку, джиттер и нарушение порядка следования пакетов. Поддерживаются оперативные уведомления по электронной почте, SMS и WeChat.
X-Vision позволяет корпоративным и операторским IT-командам выполнять тестирование и оценку производительности IP-сетей, анализ SLA и формирование предупреждений о качестве сети, оптимизацию сети, оценку оборудования, а также диагностику и устранение сетевых проблем.
Архитектура системы
X-Vision использует распределённую программную архитектуру с многоуровневой функциональной структурой. Она включает уровень представления, уровень бизнес-логики и уровень обработки данных. Каждый уровень может масштабироваться за счёт расширения серверных ресурсов для поддержки крупномасштабного мониторинга.

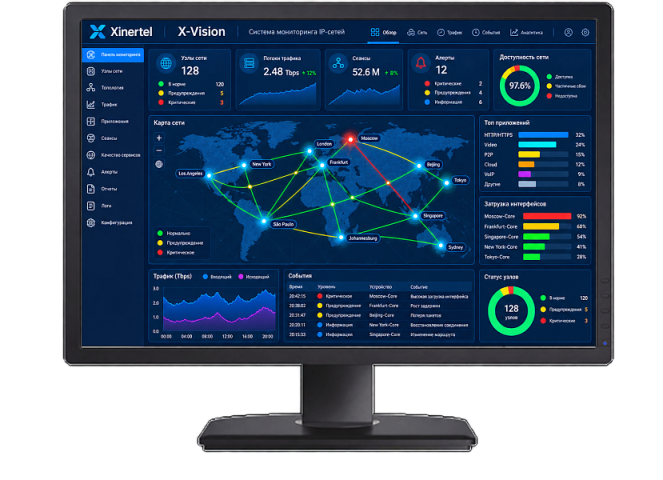

Рисунок 1. Интерфейс системы активного мониторинга X-Vision
Рисунок 2. Пример распределённого размещения активных мониторинговых проб
Состав системы
X-Vision состоит из консоли управления и активных мониторинговых проб.
| Консоль X-Vision | Может быть развёрнута в Cloud VPC, в среде ESXi Linux или на физическом Linux-хосте. Доступ к консоли осуществляется через браузер. |
| Активные мониторинговые пробы | Поддерживаются аппаратные, программные и облачные пробы. |
Рисунок 3. Архитектура системы и варианты активных мониторинговых проб
Типы активного мониторинга
X-Vision поддерживает двухсторонний и односторонний мониторинг.
Двухсторонний тест
Активные мониторинговые пробы на обоих концах соединения генерируют трафик — например UDP, HTTP, FTP, аудио- и видеопотоки — для оценки качества сети.
Односторонний тест
При одностороннем тестировании активная мониторинговая проба размещается только на одной стороне соединения и моделирует реальный прикладной трафик, например HTTP и DNS. Это позволяет в реальном времени оценивать качество работы реальных сетевых сервисов, включая WEB- и DNS-серверы.
Основные измеряемые показатели
| Packet loss | Потери пакетов. |
| Latency | Задержка передачи. |
| Jitter | Джиттер. |
| Out-of-order packets | Пакеты, пришедшие с нарушением порядка следования. |
| UDP/TCP Throughput | Пропускная способность UDP/TCP. |
| HTTP/HTTPS | DNS resolution, TCP connection, first byte time, last byte time, download rate. |
| Voice/Video | Задержка, джиттер, нарушение порядка следования, коэффициент потерь пакетов. |
Задачи, решаемые X-Vision
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
