Xinertel DarYu X2-800G — 2-портовый нагрузочный модуль Ethernet 800GE
DarYu X2-800G
2-портовый тестовый модуль Ethernet 800G для платформы Xinertel DarYu

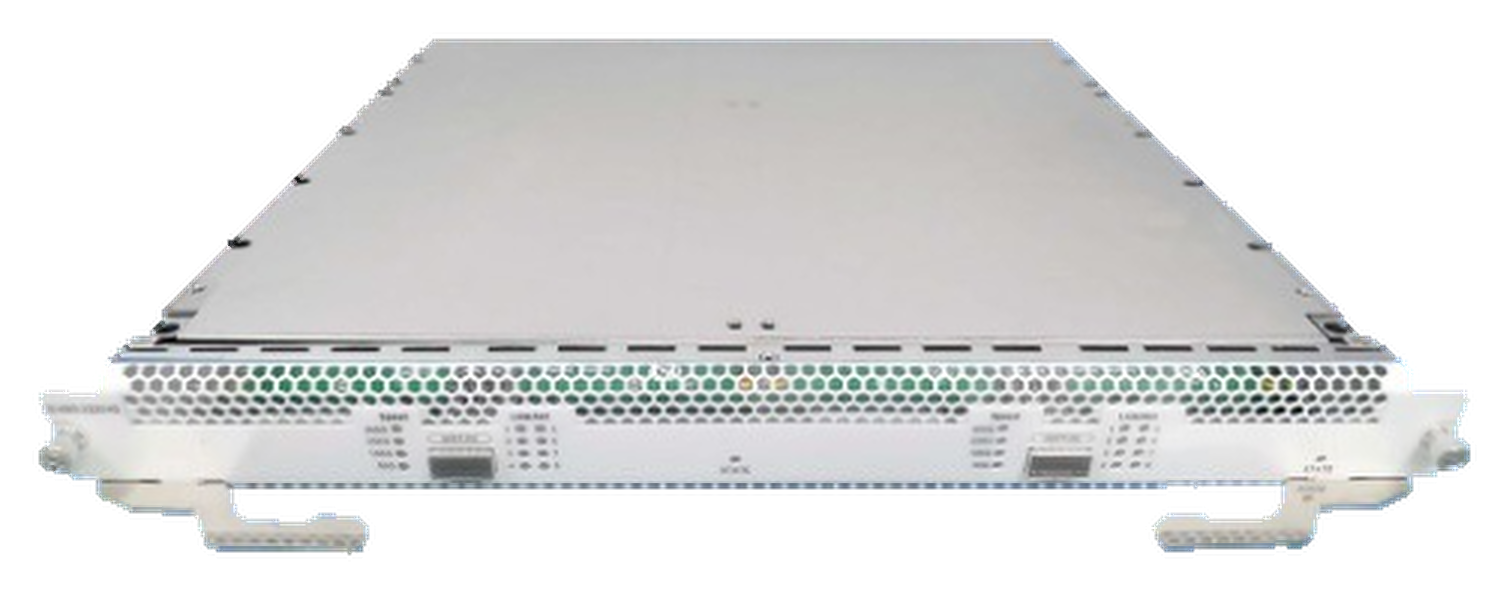

DarYu X2-800G — высокоскоростной тестовый модуль серии X2 для модульной платформы Xinertel DarYu. Модуль предназначен для функционального и нагрузочного тестирования высокопроизводительных маршрутизаторов, коммутаторов, сетевой инфраструктуры центров обработки данных и оборудования нового поколения с интерфейсами до 800G.
X2-800G предоставляет два тестовых интерфейса и поддерживает скорости 800G, 400G, 200G и 100G. Аппаратная FPGA-архитектура платформы DarYu обеспечивает генерацию, статистику и захват Ethernet-трафика на линейной скорости.
В отличие от DarYu X5-800G, который представляет собой интегрированный моноблочный тестер, X2-800G является вставным тестовым модулем и используется совместно с совместимым шасси DarYu и программным обеспечением Renix.
Ключевые особенности: Xinertel DarYu X2-800G — 2-портовый нагрузочный модуль Ethernet 800GE L2–L3
Порты и производительность
| Тип устройства | Вставной высокоскоростной тестовый модуль. |
| Количество интерфейсов | 2. |
| Максимальная скорость интерфейса | 800G. |
| Поддерживаемые скорости | 800G / 400G / 200G / 100G. |
| Максимальная суммарная полоса модуля | До 1,6 Тбит/с при конфигурации 2 × 800G. |
| Архитектура обработки трафика | FPGA; генерация, статистика и захват трафика на линейной скорости. |
Масштабирование потоков
| Параметр | 800G / 400G | 200G / 100G |
|---|---|---|
| TX-потоки на порт | 32K | 8K |
| RX-потоки на порт | 32K | 16K |
| Stream Block | 1K | 1K |
| RIT | 1,5M | 256K |
| VFD | 8 | 6 |
Платформа DarYu
X2-800G относится к семейству X Series Test Modules и предназначен для установки в модульные тестовые платформы DarYu, поддерживающие карты серии X2. Архитектура DarYu позволяет комбинировать несколько независимых тестовых модулей и масштабировать конфигурацию по мере роста требований к числу портов и суммарной производительности тестового стенда.

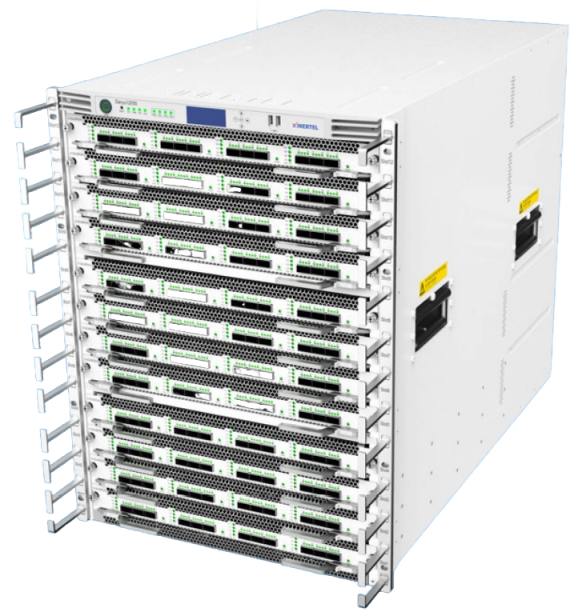

В актуальной линейке Xinertel модульные шасси DarYu3000 и DarYu12000 используются с тестовыми модулями X2. DarYu3000 рассчитан на конфигурации с меньшим числом карт, а DarYu12000 — на высокоплотные многомодульные стенды.
Renix
Для управления платформой используется Renix — программное обеспечение Xinertel для тестирования сетевого оборудования в R&D-сценариях. Renix позволяет выполнять генерацию трафика, протокольную эмуляцию и тестирование производительности DUT.
Для платформы DarYu производитель заявляет тестирование маршрутизации, multicast, доступа, MPLS, VXLAN и Segment Routing (SR), а также работу с высокоскоростными Ethernet-интерфейсами в единой тестовой среде.
Протокольные и сетевые сценарии
MACsec и DAC
В официальной таблице характеристик DarYu 800G для X2-800G указана поддержка MACsec и DAC. Это позволяет использовать модуль в сценариях проверки высокоскоростного защищённого Ethernet и прямых медных соединений между сетевыми устройствами.
RoCE и AI-функции
В официальной публикации Xinertel о серии DarYu 800G таблица характеристик указывает для X2-800G поддержку RoCE на скорости 800G. При этом текст той же публикации отдельно сообщает, что функции 800G RoCE и CCL относятся к будущим AI-возможностям серии.
Поэтому наличие конкретных функций RoCE/CCL и их состав следует подтверждать для актуальной версии аппаратного обеспечения, прошивки и лицензий перед заказом. В данной карточке эти возможности не считаются гарантированной базовой комплектацией X2-800G.
