Госреестр T-BERD/MTS-5800-100G Viavi Сетевой тестер
Тестеры MTS 5800-100G (далее по тексту – тестеры) предназначены для формирования тестовых сигналов и измерений на сетях передачи данных: количества переданной (принятой) информации (данных), характеристик цифровых сигналов.
Принцип действия основан на формировании и анализе тестовых сигналов с заданными параметрами, передаваемых и принимаемых по электрическим и оптическим цифровым сетям связи. При работе тестеры формируют следующие тестовые сигналы: электрические DS1, DS3, STS-1e, E1, E3, E4, STM-1e, Ethernet (10M, 100M, 1000M); оптические STM-1/4/16/64, Ethernet (1G, 10G, 40G, 100G), OTU 1/2/2E/3/4, ODU 0/1/2/3, FC 1/2/4/8/10/16.
Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передней панели тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели тестеров. Для работы тестеров с электрическими сигналами используются разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики), соответствующие международным стандартам SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4. Уровни мощности выходных сигналов и минимальная входная мощность на оптических интерфейсах соответствуют характеристикам оптических трансиверов, входящих в комплект тестера. Электропитание тестеров осуществляется от внутренней литий-ионной батареи или от внешней сети переменного тока (220±22 В, 50±5 Гц) посредством сетевого блока питания.

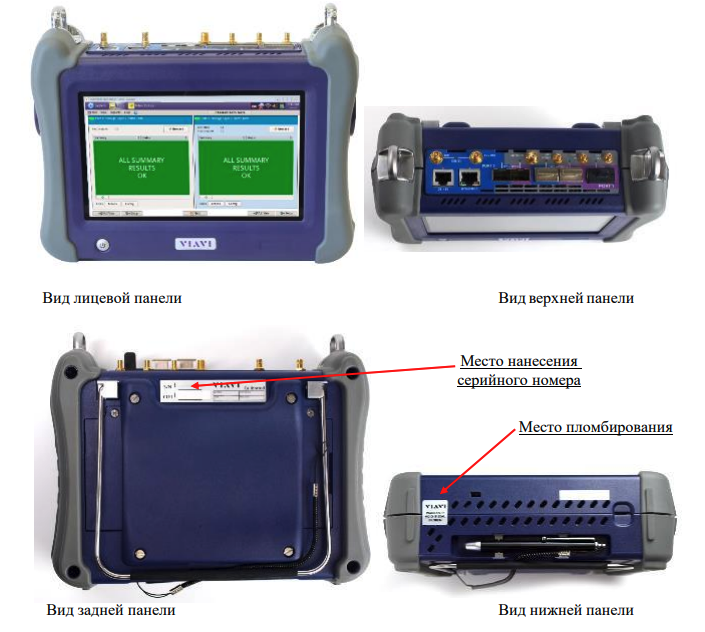

Общий вид тестеров, место нанесения серийного номера и место пломбирования (в виде наклейки) представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр тестеров, наносятся на заднюю панель в форме шильды, содержащей серийный номер в буквенноцифровом формате методом наклеивания.
Программное обеспечение
В тестерах устанавливается специальное программное обеспечение (ПО), расположенное в аппаратной части. Специальное ПО состоит из трех модулей, относящихся к различным опциям тестера, и является метрологически значимым. Конструкция тестеров исключает возможность несанкционированного влияния метрологически значимое ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО
Метрологические и технические характеристики
Технические характеристики:
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Основное тестирование» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»; Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»; Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
Правообладатель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D72800 Eningen u.A., Germany
Изготовитель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D72800 Eningen u.A., Germany
подробнее
свернуть
Конструктивно тестеры выполнены в виде переносных портативных моноблоков. На передней панели тестеров расположен сенсорный дисплей, который отображает информацию и обеспечивает управление. Соединители, используемые при тестировании, расположены на верхней панели тестеров. Для работы тестеров с электрическими сигналами используются разъёмы типа micro BNC, RJ-45, SMA и SMB. Для работы тестеров с оптическими сигналами на верхней панели имеются гнёзда, в которые могут устанавливаться оптические трансиверы, (приемопередатчики), соответствующие международным стандартам SFP, SFP+, SFP28, QSFP+, QSFP28, CFP4. Уровни мощности выходных сигналов и минимальная входная мощность на оптических интерфейсах соответствуют характеристикам оптических трансиверов, входящих в комплект тестера. Электропитание тестеров осуществляется от внутренней литий-ионной батареи или от внешней сети переменного тока (220±22 В, 50±5 Гц) посредством сетевого блока питания.
Общий вид тестеров, место нанесения серийного номера и место пломбирования (в виде наклейки) представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера, однозначно идентифицирующие каждый экземпляр тестеров, наносятся на заднюю панель в форме шильды, содержащей серийный номер в буквенноцифровом формате методом наклеивания.
Программное обеспечение
В тестерах устанавливается специальное программное обеспечение (ПО), расположенное в аппаратной части. Специальное ПО состоит из трех модулей, относящихся к различным опциям тестера, и является метрологически значимым. Конструкция тестеров исключает возможность несанкционированного влияния метрологически значимое ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Platform | Fiber Optics | Transport |
| Номер версии (идентификационный номер) ПО, не ниже | 4.3.1.1 | 24.2.7 |
32.1.0 |
Технические характеристики:
| Наименование характеристики | Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
19±1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
242 х 178 х 80 |
| Масса, кг, не более | 2,45 |
|
Условия применения: - нормальные: - температура окружающей воздуха, °С - относительная влажность без конденсации, % - рабочие: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 % C, %, не более |
от +15 до +35 от 45 до 80 от -10 до +50 90 |
Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер MTS 5800-100G | - | 1 шт. |
| Блок сетевого питания | - | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Трансиверы оптические | - |
По согласованию с Заказчиком |
| Руководство по эксплуатации, совмещенное с паспортом | - | 1 экз. |
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»; Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»; Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
Правообладатель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D72800 Eningen u.A., Germany
Изготовитель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse 5, D72800 Eningen u.A., Germany
