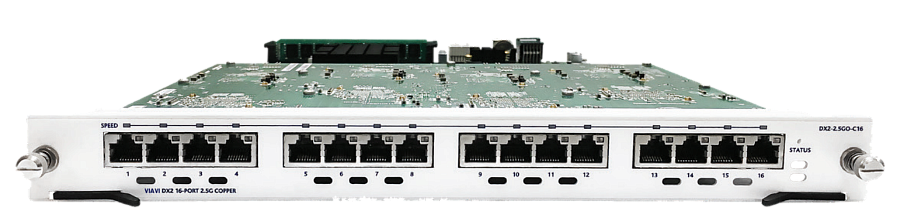

VIAVI (Spirent) TestCenter dX2 Quint-Speed 16-Port BASE-T Module
dX2 Quint-speed 16-port Module
Тестовый модуль BASE-T 10/5/2.5/1G и 100M
Для использования возможностей более поздних поколений технологий WiFi, таких как IEEE-802.11ac Wave 2, проводные Ethernet-соединения между точкой доступа и коммутатором должны поддерживать скорости до 2,5 или 5 Гбит/с. NBASE-T позволяет использовать эти скорости с сохранением существующей сетевой инфраструктуры.
Кроме того, современные серверы и коммутаторы предприятий и центров обработки данных требуют гибкости — они должны поддерживать несколько скоростей для различных пользовательских приложений и дальнейшего роста производительности оборудования.
Тестовый модуль dX2 BASE-T разработан для этих задач. Он сочетает высокую плотность портов и несколько вариантов скоростей.
Тестовый модуль поддерживает 16 медных портов RJ45 и до 5 различных скоростей на одном модуле: 10GbE, 5GbE, 2.5GbE, 1GbE и 100M. Модуль потребляет меньше энергии, чем сопоставимые продукты, и поддерживает интеллектуальное управление питанием и быстрый запуск для сокращения времени тестирования и энергопотребления.
Ключевые особенности: VIAVI (Spirent) TestCenter dX2 Quint-Speed 16-Port BASE-T Module — 16-портовый многоскоростной
Ключевые преимущества
Ключевые возможности
Высокая плотность: модуль BASE-T обеспечивает 16 портов на модуль и объединяет возможности TestCenter по эмуляции сети и генерации трафика.
Повышенный реализм: масштабируемость и производительность по трём направлениям: порты, эмуляция сети и прикладной трафик.
Полное покрытие тестирования: генерация stateful multi-play трафика поверх эмулируемых сетевых топологий.
Динамическая многоядерная обработка: ресурсы CPU могут распределяться между портами в соответствии с требуемыми масштабом, производительностью и функциональностью.
Производительность работы
Точные результаты
Технические характеристики: VIAVI (Spirent) TestCenter dX2 Quint-Speed 16-Port BASE-T Module — 16-портовый
| Модель | Максимально поддерживаемая скорость | Максимум портов на слот | Максимум портов в шасси N12U | Максимум портов в шасси N4U |
|---|---|---|---|---|
| DX2-10GQ-C16 | 10G/5G/2.5G/1G/100M | 16 | 192 | 32 |
| Функция продукта | Описание |
| Режимы работы | 10G, 5G, 2.5G, 1G, 100M. |
| CPU порта | Масштабируемый многоядерный CPU. |
| Резервирование пользователем | По группе портов, 4 порта в группе, выбираемая скорость для каждого порта. |
| Регулировка PPM | ±100 ppm, настраивается для каждой группы портов. |
| Пользовательский интерфейс | GUI для Windows и Tcl API. |
Синхронизация и временные метки
| Тактовая частота линии и временные метки пакетов | Модули VIAVI получают тактовую частоту передающей линии и временные метки от управляющих модулей шасси N12U и N4U. Осциллятор класса Stratum-3 является источником времени по умолчанию. Тактовая частота передающей линии соответствует точной номинальной скорости Ethernet ± • Разрешение временной метки кадра: 2.5 ns. • Поддерживаются внешние источники времени на основе GPS и CDMA. • Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. • Поддерживаются внешние источники времени на основе TIA/EIA-95B. |
| Межмодульная и межшассийная синхронизация времени | Модули в одном шасси синхронизированы по фазе с источником времени управляющего модуля. Для дополнительных модулей в отдельных шасси: • запатентованная VIAVI самокалибрующаяся межшассийная цепь синхронизации через выделенный порт управляющего модуля шасси обеспечивает точность синхронизации ±20 ns; • синхронизация через внешнюю сеть GPS или CDMA; • с использованием пакетных подходов IEEE 1588 или NTP; • с использованием входов времени TIS/EIA-95B. |
Электромеханические характеристики
| Масса модуля | 2.45 kg, 5.375 lbs. |
| Расчётный MTBF модуля | 72,956 часов непрерывной работы. |
| Диапазон рабочих температур | Температура окружающей среды 59°–95°F (15°–35°C). Относительная влажность 20%–80%. |
| Максимальная потребляемая мощность модуля | Максимум 201W на слот. |
Генератор и анализатор TestCenter Layer 2–3
| Количество потоков | 8191 передаваемый и 8191 отслеживаемый принимаемый поток; поля потоков могут изменяться для создания миллиардов потоков. |
| Режимы передачи кадров | На основе порта (скорость на порт), на основе потока (скорость на поток), burst, timed. |
| Минимальный/максимальный размер кадра (с CRC) | 60–16,004. |
| Минимальная/максимальная скорость передачи | От 1 пакета за 3.43 секунды до 103% линейной скорости. |
| Изменение Tx-потоков в реальном времени | Изменение скорости и длины кадра без остановки генератора или анализатора для интерактивного анализа причин и следствий. |
| Статистика по потокам в реальном времени | Счётчики и скорости Tx/Rx кадров. • Счётчики и скорости байтов Tx/Rx Layer 1. • Ошибки нарушения последовательности. • Ошибки FCS и их частота. • Минимальная, максимальная и средняя задержка (2047 потоков). • Измерения Dropped/In-Order/Reordered/Duplicate/Late и Jitter. |
| Статистика по портам в реальном времени | Счётчики и скорости Tx/Rx кадров. • Счётчики и скорости байтов Tx/Rx Layer 1. • Ошибки нарушения последовательности. • Ошибки PRBS. • Ошибки FCS и их частота. |
| Разрешение временной метки передачи | Разрешение Tx timestamp 2.5 ns с синхронизацией внутри шасси и между шасси. |
| Поддерживаемые инкапсуляции | Layer 2: Ethernet II, 802.1Q, 802.1ad, FCoE. Layer 3/4: IPv4, IPv6, TDP, UDP. |
| Поддержка Tx Signature | Полностью совместима с аппаратным обеспечением VIAVI; содержит номер последовательности и высокоточную временную метку. |
| Размер буфера захвата | 8 MB на порт. |
| Управление буфером захвата | Несколько режимов работы: сохранение срезов или полных кадров; сохранение signature или всех кадров; сохранение Tx/Rx control plane вместе с data plane; режим реального времени для трафика control plane; циклическая запись или остановка буфера при заполнении. Фильтрация, запуск и остановка захвата содержат предопределённые события: FCS, PRBS, заданная пользователем длина кадра и наличие test signature. Для каждого события независимо задаются ignore, include или exclude. |
| Режимы задержки | Benchmark-тесты поддерживают методы расчёта задержки LIFO, LILO, FIFO или FILO. |
| Количество записей Route Insertion Table (RIT) на порт | 7692 4-байтовые записи для динамической метки или случайного назначения IP/MAC-адресов. |
| Записи RIT или List VFD на поток | 8 вставок RIT на поток и 4 вставки VFD на поток. |
Требования
Информация для заказа
| Номер позиции | Описание |
|---|---|
| DX2-10GQ-C16 | dX2 16-port Quint speed 10G/5G/2.5G/1G/100M copper. |
Совместимые шасси VIAVI
| Номер позиции | Описание |
|---|---|
| SPT-N12U-110 | N12U chassis and controller with 110VAC power supplies. |
| SPT-N12U-220 | N12U chassis and controller with 220VAC power supplies. |
| SPT-N12U-220-LC | N12U-LC chassis and controller with 220VAC power supplies. |
| SPT-N4U-110 | N4U chassis and controller with 110VAC power supplies. |
| SPT-N4U-220 | N4U chassis and controller with 220VAC power supplies. |
