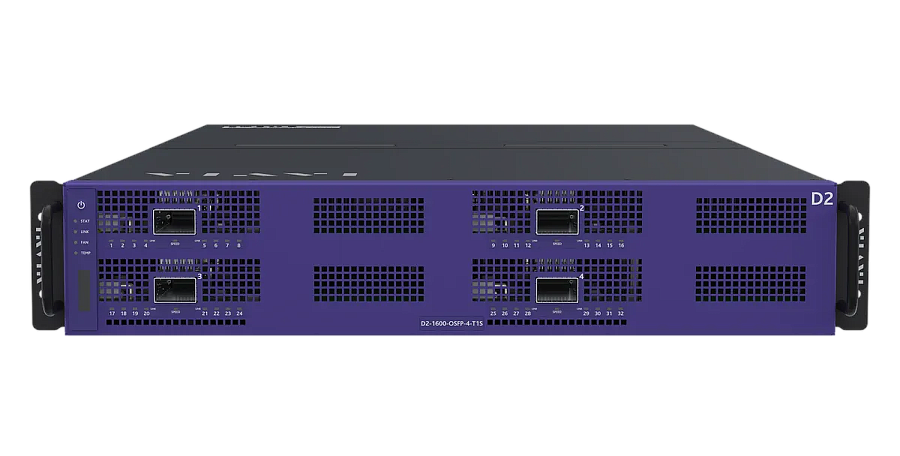

VIAVI TestCenter D2 1.6T — 4-портовая высокопроизводительная тестовая
VIAVI TestCenter D2 1.6T предназначен для тестирования высокоскоростных Ethernet-сетей и AI-фабрик на уровнях L1–L3. Система оснащена 4 портами OSFP1600 и поддерживает 100/200/400/800/1600GE, PAM4, RS-FEC, Auto Negotiation и Link Training. Поддерживает RoCEv2, Ultra Ethernet Transport (UET), эмуляцию AI/CCL-нагрузок, тестирование маршрутизации и коммутации, а также измерение JCT, Tail Latency, потерь и переупорядочивания пакетов.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
VIAVI TestCenter D2 1.6T предназначен для тестирования высокоскоростных Ethernet-сетей и AI-фабрик на уровнях L1–L3. Система оснащена 4 портами OSFP1600 и поддерживает 100/200/400/800/1600GE, PAM4, RS-FEC, Auto Negotiation и Link Training. Поддерживает RoCEv2, Ultra Ethernet Transport (UET), эмуляцию AI/CCL-нагрузок, тестирование маршрутизации и коммутации, а также измерение JCT, Tail Latency, потерь и переупорядочивания пакетов.
Модели
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
VIAVI D2 1.6T — 4-портовая тестовая система
Тестовый модуль OSFP 1.6T/800G/400G/200G/100G
Обзор
По мере развития технологий High-Speed Ethernet операторы связи и гипермасштабные центры обработки данных быстро переходят к многоскоростным инфраструктурам для поддержки экспоненциального роста трафика, обусловленного ИИ, и нагрузок с высокой потребностью в пропускной способности. Развитие крупномасштабных фабрик ИИ, обучение LLM, инференс и дезагрегированные вычисления, а также появление Ethernet 1.6T формируют спрос на универсальные тестовые решения сверхвысокой плотности, способные соответствовать всё более сложным сетевым средам.
Для обеспечения надёжной производительности, работы с низкой задержкой и бесшовного масштабирования заказчикам требуется гибкое тестовое оборудование, способное валидировать фабрики центров обработки данных для ИИ следующего поколения в широком диапазоне скоростей, протоколов и сценариев развёртывания.
4-портовая система D2 1.6T для VIAVI TestCenter специально разработана для этих меняющихся требований и обеспечивает до 6,4 Тбит/с тестового трафика. D2 поддерживает 1×1600G, 2×800G, 4×400G и 8×200G в режиме PAM4 224 Гбит/с в соответствии с IEEE 802.3dj 1.6TBASE-R, а также 1×800G, 2×400G, 4×200G и 8×100G в режиме PAM4 112 Гбит/с в соответствии с IEEE 802.3ck и IEEE 802.3df 800GBASE-R для валидации соответствующих внедрений.
Кроме того, система D2 поддерживает Auto Negotiation и Link Training (AN/LT) в соответствии с IEEE 802.3dj и IEEE 802.3df для всех поддерживаемых скоростных режимов.
D2 1.6T — 4-портовая тестовая система
Особенности
•Высокоплотная тестовая платформа OSFP 1.6T — варианты IHS и RHS.
•Каждый порт поддерживает следующие скорости:
○224G: 1×1.6T, 2×800G, 4×400G, 8×200G.
○112G Capable: 1×800G, 2×400G, 4×200G и 8×100G PAM4.
•Поддержка Ethernet (RS-FEC), Auto Negotiation (AN) и Link Training (LT) по IEEE 802.3dj.
•Поддержка расширенных сценариев высокомасштабного тестирования инфраструктуры ИИ и эмуляции GPU.
•Тестирование Ultra Ethernet Transport (UET)* с поддержкой спецификации UEC 1.0 для функциональности Transport Layer и Link Layer.
•Тестирование протоколов L2/3, маршрутизации, коммутации и приложений центров обработки данных.
•Поддержка до 40 Вт на порт, позволяющая использовать мощные когерентные оптические трансиверы.
Преимущества
•Максимальная плотность портов для тестирования High-Speed Ethernet от 100G до 1.6T.
•Большая тестовая ёмкость для широкого набора сервисов.
•Расширенные средства и функции отладки Layer 1 для анализа производительности RS-FEC и мониторинга межсоединений.
•Оценка отказоустойчивости и производительности инфраструктуры ИИ с высокомасштабными реальными нагрузками ИИ и тестовыми сценариями.
•Поддержка оптических трансиверов, Active Optical Cable (AOC), пассивных медных кабелей (DAC) и Active Electrical Copper Cable (AEC).
Области применения: VIAVI TestCenter D2 1.6T — 4-портовая высокопроизводительная тестовая система Ethernet 1,6 Тбит/с
ЦОД для ИИ — комплексная высокомасштабная эмуляция GPU и NIC для тестирования и оценки backend-фабрик ИИ, GPU, AI-ускорителей и AI NIC с использованием полного стека RoCEv2 и Ultra Ethernet Transport (UET), а также масштабной эмуляции рабочих нагрузок ИИ.
○Тестирование рабочих нагрузок ИИ — эмуляция до 128 GPU и NIC на порт и поддержка серии нативных алгоритмов CCL, смешанных алгоритмов CCL и эмуляции обучающего трафика LLM: Chat GPT, llama, DeepSeek, RestNet и AlexNet в масштабе производственной среды.
○Моделирование производительности CCL — инструмент Automatic Benchmark существенно упрощает настройку производительности и позволяет каждому порту одновременно генерировать нагрузку CCL и фоновый трафик, создавая реалистичные сложные тестовые сценарии.
○Транспорт RoCEv2 — поддержка 16K Queue Pair (QP), режимов транспорта RC, UD и UC, а также точной валидации DCQCN и управления перегрузкой.
○Поддержка UEC* — валидация Ethernet следующего поколения с поддержкой UET, включая stateful-эмуляцию Transport Layer и Link Layer, внесение ошибок Link Layer, предотвращение перегрузки, управление перегрузкой и поддержку набора тестов соответствия UEC.
○Расширенные метрики тестирования ИИ — для бенчмаркинга AI Fabric и оценки влияния сети доступны JCT, Tail Latency (P95/P99/P99.9), RTT, Retransmission Rate, Packet Loss, Out of Sequence, Packet Rate, Packet Latency, проверка балансировки нагрузки и изоляция производительности.
Облачные вычисления / потоковые сервисы — проверка QoS data plane на тысячах потоков на линейной скорости и тестирование сложных протоколов маршрутизации, ЦОД и доступа на коммутаторах и маршрутизаторах.
Коммутаторы ToR и EoR и фабрики ЦОД — проверка производительности пересылки, задержки, ёмкости MAC и функциональных возможностей сверхмасштабных многотерабитных фабрик облачных ЦОД.
Терабитные маршрутизаторы — тестирование новейшего поколения магистральных маршрутизаторов с высокомасштабными многопротокольными топологиями.
Верификация чипсетов — ускорение проверки чипсетов и кремния на 1.6T, многоскоростной валидации Ethernet и повторяемого тестового покрытия L2–L3 для микросхем коммутации, маршрутизации и AI Fabric следующего поколения.
Полное тестирование L2–L3 — валидация и оптимизация сетевой инфраструктуры L2–L3 с комплексным тестированием маршрутизации, коммутации, MPLS, multicast, SDN, SD-WAN и других технологий, включая RFC 2544, 2889, 3918, 8239 и 6349, для проверки производительности, масштаба, отказоустойчивости и готовности сервисов.
Производительность работы
•Точные результаты — специализированное аппаратное обеспечение обеспечивает повторяемое выполнение тестов и точную статистику.
•Определяемые пользователем представления Health Indicator обеспечивают мониторинг состояния в реальном времени и локализацию ошибок, позволяя инженерам точно и быстро выявлять ошибки даже в самых сложных тестовых конфигурациях. Настраиваемые графики Time Series с наложением Events обеспечивают корреляцию показателей реального времени с системными событиями, ускоряя диагностику проблем и разработку.
•Высокопроизводительная база данных под современным web-интерфейсом обрабатывает миллиарды результатов в реальном времени для валидации тестов, выявления проблем и формирования настраиваемых отчётов.
•Система предоставляет больше результатов с тесной корреляцией и больше информации для поиска труднообнаруживаемых ошибок. Благодаря большему покрытию и объёму информации VIAVI позволяет быстрее получать ответы и выполнять задачу за один тестовый прогон там, где другие тестовые средства требуют нескольких запусков.
•Interesting streams используют анализ данных результатов в реальном времени для динамической фильтрации больших объёмов данных и отображения значимых результатов.
•Мощная автоматизация с Command Sequencer (Visual Programming) и GUI to Script позволяет оператору тестирования:
○Создавать сложные стрессовые автоматизированные тестовые сценарии без опыта программирования.
○Объединять множество отдельных тестовых сценариев в один запуск для сокращения времени регрессионного тестирования.
○Создавать каталог широкого набора автоматизированных тестов за значительно меньшее время.
○Экспортировать автоматизированные тестовые сценарии для запуска из командной строки в headless-режиме с интеграцией в любую автоматизированную систему регрессионного тестирования.
Технические характеристики: VIAVI TestCenter D2 1.6T — 4-портовая высокопроизводительная тестовая система Ethernet 1,6
| Характеристика продукта | Описание |
|---|---|
| D2 1.6T Appliance | |
| Интерфейс MSA | OSFP1600 |
| Синхронизация линии и временные метки пакетов | Генератор Stratum-3 используется как источник времени по умолчанию. Частота линии передачи соответствует точной номинальной скорости Ethernet ± •Поддерживаются внешние источники времени на базе GPS и CDMA. •Поддерживаются пакетные внешние источники времени IEEE 1588v2 и NTP. •Поддерживаются внешние источники времени на базе TIA/EIA-95B. |
| Синхронизация системы | Функции системы•Запатентованная VIAVI самокалибрующаяся межсистемная цепочка синхронизации с использованием выделенного порта системы. •Система обеспечивает точную синхронизацию ±20 нс. •Возможность последовательного соединения до 255 систем для высокоплотного тестирования. •Синхронизация через внешнюю сеть GPS или CDMA. •Использование пакетных методов IEEE 1588 или NTP. •Использование входов синхронизации TIS/EIA-95B. |
| Диапазон рабочей температуры | Поддерживается при температуре окружающей среды от 41° до 95°F (от 5° до 35°C). Относительная влажность от 20% до 80%. |
| Диапазон потребляемой мощности | От 2000 Вт до 3200 Вт при 180–240 VAC. |
| Поддержка мощности оптики | Поддержка оптических трансиверов до 40 Вт для IHS. Поддержка оптических трансиверов до 30 Вт для RHS. |
| Габариты продукта | 30.5”D × 17.1”W × 3.5”H (43.4 см × 8.9 см × 77.47 см) |
| Масса продукта | Масса установленного устройства: 53 lb (24,0 кг). |
| Сертификация безопасности | IEC 62368-1, UL 62368-1, CSA STD C22.2 |
| EMC / излучение | FCC PART 15, SUBPART B, ICES-003, EN55032 CLASS A, EN 61000-3-2, EN 61000-3-3 и EN55035 |
| Регуляторные одобрения | UL, Intertek, CE |
| Экологическое соответствие | RoHS 2011/65/EU, WEEE 2012/19/EU |
| VIAVI TestCenter Layer 2-3 Generator and Analyzer | |
| Количество потоков | Режим по умолчанию:•Stats/Streams (Tx/Rx): 1.6T (4K/32K), 800G (4K/32K), 400G (16K/32K), 200G (8K/16K). |
| Количество Paths / Raw Streamblocks | 127 (1.6T/800G), 255 (400G/200G). |
| Режимы передачи кадров | Port based (скорость на порт), stream based (скорость на поток), burst, timed, random frame size с уникальным seed и IMIX. |
| Минимальный / максимальный размер кадра (с CRC) | 64 / 16383 байта. |
| Минимальная / максимальная скорость Tx | От 1 пакета за 1,37 секунды до 101% линейной скорости. |
| Настройка Tx-потока в реальном времени | Изменение скорости и длины кадра без остановки генератора или анализатора для интерактивного анализа причин и следствий. |
| Статистика по потокам, анализируемая в реальном времени | Tx и Rx frame counts and rates. •Tx и Rx Layer 1 byte counts and rates. •FCS errors and rates. •Min, Max и Average Latency (32K streams). •Real Time Dropped Frame count. •Advance Sequence Tracking: Duplicate, reordered, late и inordered. |
| Поддержка Priority Flow Control (PFC) | Поддержка Priority Flow Control для 8 очередей. |
| Статистика по портам, анализируемая в реальном времени | Tx и Rx frame counts and rates. •Tx и Rx Layer 1 byte counts and rates. •PRBS errors. •Data Integrity Check (DIC). •FCS errors and rates. |
| Разрешение временной метки передачи | 1600G: разрешение временной метки Tx 2,5 нс с внутрисистемной и межсистемной синхронизацией. |
| Поддерживаемые инкапсуляции | •Layer 2: Ethernet II, 802.1Q, 802.1ad. •Layer 3/4: IPv4, IPv6, TCP, UDP. |
| Поддерживаемая возможность Tx Signature | Полностью совместима с аппаратным обеспечением VIAVI; содержит sequence number и высокоточную временную метку. |
| Размер буфера захвата | 1,28 МБ на порт (Max). |
| Управление буфером захвата — уникальная функция VIAVI TestCenter для максимальной эффективности при отладке труднообнаруживаемых аппаратных или протокольных проблем | •Несколько режимов работы: фильтрация по полям протокола, фильтрация по смещению байта и диапазону; сохранение полных кадров; сохранение полного кадра с signature; сохранение control plane Tx/Rx вместе с data plane; режим реального времени для трафика control plane; циклический буфер или остановка буфера по окончании. •Определяемые пользователем шаблоны могут логически объединять 8 фильтров суммарной длиной до 32 байт. •Шаблоны могут применяться для запуска, фильтрации (quality) или остановки захвата. •Помимо пользовательских шаблонов функции фильтрации, запуска и остановки захвата содержат предопределённые события: FCS, IPv4 checksum и TCP/UDP/IGMP checksum; undersize, oversize, jumbo и определяемая пользователем длина кадра; пакеты IPv4 и IPv6; наличие test signature и совпадение test stream ID. Для каждого события независимо задаётся ignore, include или exclude. •Поддерживаются UDC (user-defined counters), Capture byte offset mode и Capture pattern matching. |
| Режимы задержки | Benchmark-тесты поддерживают методы расчёта задержки LIFO, LILO, FIFO или FILO. |
| Записей Route Insertion Table (RIT) на порт | 128K (1.6T,800G/400G/200G), 4-байтовых записей для динамического назначения label или случайных IP/MAC-адресов. |
| Записей RIT или List VFD на поток | •8 вставок RIT на поток (1.6T/800G/400G/200G). •4 вставки VFD на поток для всех поддерживаемых скоростей. |
| QoS | •L2 — 8 значений приоритета на основе VLAN. •L3 — 64 значения приоритета на основе DSCP. |
| Тестирование ИИ | |
| Эмуляция GPU/NIC | 128 GPU/NIC эмулируются на каждом порту. |
| Шаблоны трафика CCL | •AlltoAll with PXN. •All to ALL without PXN. •RingAllReduce. •Halving and Doubling. •Dual Tree. •RingReduceScatter. •RingAllGather. •Alternating Ring. •Dual Tree. •Point to Point. •Mixed Traffic Patterns and Background Traffic. |
| Эмуляция моделей LLM | Chat GPT, llama, DeepSeek, RestNet и AlexNet для эмуляции моделей обучающего трафика. |
| Конфигурация RoCEv2 | •Профиль RoCEv2 применяется отдельно для каждого порта. •До 16K Queue Pair на порт. •Режимы транспорта RC, UD и UC. •Управление перегрузкой DCQCN. •Режим трафика — Continuous и Bursty. •Full mesh, One-to-One, ALLtoALL. •Двунаправленный и однонаправленный трафик. |
| Конфигурация UET | •Stateful Link Layer. •Link Layer Retry (LLR). •Credit-Based Flow Control (CBFC). •Внесение ошибок Link Layer. •Stateful Transport Layer. •Reliable Ordered Delivery (ROD). •Reliable Unordered Delivery (RUD). •Большое число Fabric End Point (FEP). •NSSC Congestion Control. •RCC Congestion Control. •Packet trimming. •Dynamic entropy change. •Режим трафика — Continuous и Bursty. •Full mesh, One-to-One, ALLtoALL. •Двунаправленный и однонаправленный трафик. |
| Пропускная способность RoCEv2 | 1.6T и 800G, 400G, 200G, 100G. |
| Пропускная способность UET | 1.6T и 800G, 400G, 200G, 100G. |
| Предотвращение перегрузки | •Поддержка Packet Trimming. •Поддержка multipathing. |
| Управление перегрузкой | •Комбинация ECN и PFC для lossy- и lossless-фабрик. •Обнаружение ECN, уведомления CNP. •Интервал CNP. •Приоритет QoS для уведомлений CNP. •DCQCN. •NSSC и RCC. |
| Ключевые результаты и статистика (доступны в Web и Windows GUI) | •JCT, Ideal JCT. •Tail latency (P95/P99/P99.9), Algorithm bandwidth (algbw) и Bus bandwidth (busbw) на основе JCT. •CCL Traffic Chart: algbw и busbw на основе времени передачи. •Total Transmission Time, Total Training Time. •Average Iteration Time, Max Iteration Time, Min Iteration Time. •Throughput, packet loss, out of sequence packets, packet latency. •ECN, CNP TX/RX. •Receiver Window Size. •Packet loss. •Packet Rate. •RTT. •Retransmission Rate. •Packet Latency. |
| Функциональность Layer 1 | |
| Соединения OSFP | CR8, SR8, LR8, FR8, DR8 в многоскоростных режимах (1.6T/800G/400G/200G). |
| Поддержка среды и варианты FEC | RS (544,514) FEC поддерживается для всех скоростных режимов PAM4.•Поддержка CMIS 5x и Coherent C-CMIS 1.2. •Остальная поддержка зависит от скоростного режима. •Режим PAM4 224 Гбит/с — оптические трансиверы •1×1.6T: 1.6TBASE-SR8, 1.6TBASE-DR8, 1.6TBASE-FR8. •2×800G: 1.6TBASE-SR8, 1.6TBASE-DR8, 1.6TBASE-FR8,1.6TBASE-2FR4. •4×400G: 1.6TBASE-SR8, 1.6TBASE-DR8, 1.6TBASE-FR8,1.6TBASE-2FR4. •8×200G: 1.6TBASE-SR8, 1.6TBASE-DR8, 1.6TBASE-FR8,1.6TBASE-2FR4. •Режим PAM4 224 Гбит/с — медный кабель •1×1.6T/2×800G/4×400G/8×200G: 1.6TBASE-CR8. •Режим PAM4 112 Гбит/с* — оптические трансиверы •1×800G: 800GBASE-SR8, 800GBASE-DR8 и 800GBASE-FR8. •2×400G: 800GBASE-SR8, 800GBASE-2FR4, 400GBASE-DR4, 400GBASE-FR4. •4×200G: 800GBASE-SR8. •8×100G: 800GBASE-SR8. •Режим PAM4 112 Гбит/с* — медный кабель •1×800G/2×400G/4×200G/8×100G: 800GBASE-CR8. * Указанные выше типы медных кабелей включают Direct Attached Copper Cable (DAC), Active Electrical Cable (AEC) и breakout cable. Поддержка из коробки; для поддержки DAC не требуется отправлять систему обратно на завод. |
| Auto-Negotiation / Link Training (AN/LT), IEEE 802.3 | Поддержка AN/LT•224G: 1×1.6T, 2×800G, 4×400G, 8×200G. •112G: 1×800G, 2×400G, 4×200G, 8×100G. |
| Компенсация задержки | Поддерживается — устраняет собственную задержку в тракте передачи. |
| Многопользовательская поддержка | Резервирование пользователем на уровне порта (порт передней панели), до 4 пользователей на одну систему. |
| Средства и функции отладки Layer 1 | Pre/Post FEC Codeword statistics, настройки Tx Emphasis, Rx Eye view, FEC Counters, PRBS Gen/Check, Front-end L1 Summary Status, доступ Xcvr MDIO, PCS monitoring, Inter-sublayer Link Training (ILT). |
| Digital Optical Monitoring (DOM) | Да — состояние устройства, электрическая мощность, температура, класс мощности, мощность лазера и многочисленная информация о порогах и авариях LOL и LOS. |
| Поддержка шаблонов PRBS | PRBS-7Q, PRBS-9Q, PRBS-11Q, PRBS-13Q, PRBS-15Q, PRBS-19Q, PRBS-20Q, PRBS-23Q, PRBS-31Q PRBS-49Q, PRBS-58Q и SSPRQ (только Tx): поддержка генерации шаблонов и статистики/анализа на стороне Rx. |
Информация для заказа
| Партномер | Описание |
|---|---|
| Базовый комплект | |
| D2-1600-OSFP-4-3100A | D2 4-Port OSFP 1.6T/800G/400G/200G/100G Bundle |
| D2-1600-OSFP-4-1600A | D2 4-Port OSFP 1600G Only Bundle |
| D2-1600-OSFP-4-3000A | D2 4-Port OSFP 1.6T/800G/400G/200G Bundle |
| Аппаратные опции (доступны как дополнение после покупки исходного базового комплекта) | |
| HWO-D2-1600-OSFP-4-100G | 100G 112G PAM4 HW Speed Option for D2‑1600‑OSFP‑4‑T1S |
| HWO-D2-1600-OSFP-4-200G | 200G 224G PAM4 HW Speed Option for D2‑1600‑OSFP‑4‑T1S |
| HWO-D2-1600-OSFP-4-400G | 400G 224G PAM4 HW Speed Option for D2‑1600‑OSFP‑4‑T1S |
| HWO-D2-1600-OSFP-4-800G | 800G 224G PAM4 HW Speed Option for D2‑1600‑OSFP‑4‑T1S |
| HWO-D2-1600-OSFP-4-1600G | 1600G 224G PAM4 HW Speed Option for D2‑1600‑OSFP‑4‑T1S |
| HWO-D2-1600-OSFP-4-PORT | D2-1600-OSFP-4 Single Port Enablement |
| Программные опции | |
| HWO-D2-UET-1600-4 | UET Transport Layer and Link Layer for D2 1600G 4 Port Suite |
| HWO-D2-UET-800-8 | UET Transport Layer and Link Layer for D2 800G 8 Port Suite |
| HWO-D2-UET-400-16 | UET Transport Layer and Link Layer for D2 400G 16 Port Suite |
| HWO-D2-UET-200-32 | UET Transport Layer and Link Layer for D2 200G 32 Port Suite |
| HWO-D2-UET-3000A | UET Transport Layer and Link Layer for D2 1600 4/800G 8/400G 16/200G 32 Port Suite |
| HWO-D2-UET-2400A | UET Transport Layer and Link Layer for D2 1600 4/800G 8/Port Suite |
| HWO-D2-UET-2800A | UET Transport Layer and Link Layer for D2 1600 4/800G 8/400G 16 Port Suite |
| HWO-D2-UET-1200A | UET Transport Layer and Link Layer for D2 800G 8/400G 16 Port Suite |
| HWO-D2-UET-600A | UET Transport Layer and Link Layer for D2 400G 16/200G 32 Port Suite |
| HWO-D2-UET-2000A | UET Transport Layer and Link Layer for D2 1600G 4/400G 16 Port Suite |
| HWO-D2-UET-1800A | UET Transport Layer and Link Layer for D2 1600G 4/200G 32 Port Suite |
| HWO-D2-UET-1000A | UET Transport Layer and Link Layer for D2 800G 8/200G 32 Port Suite |
| AON-D2-UET-3000A | AION UET Transport Layer and Link Layer for D2 1600 4/800G 8/400G 16/200G 32 Bundle |
| UET Options | |
| HWO-D2-UET-LL-1600-4 | UET Link Layer for D2 1600G 4 Port Suite |
| HWO-D2-UET-LL-800-8 | UET Link Layer for D2 800G 8 Port Suite |
| HWO-D2-UET-LL-400-16 | UET Link Layer for D2 400G 16 Port Suite |
| HWO-D2-UET-LL-200-32 | UET Link Layer for D2 200G 32 Port Suite |
| HWO-D2-UET-LL-3000A | UET Link Layer for D2 1600 4/800G 8/400G 16/200G 32 Port Suite |
| HWO-D2-UET-LL-2400A | UET Link Layer for D2 1600 4/800G 8/ Port Suite |
| HWO-D2-UET-LL-2800A | UET Link Layer for D2 1600 4/800G 8/400G 16 Port Suite |
| HWO-D2-UET-LL-1200A | UET Link Layer for D2 800G 8/400G 16 Port Suite |
| HWO-D2-UET-LL-600A | UET Link Layer for D2 400G 16/200G 32 Port Suite |
| HWO-D2-UET-LL-2000A | UET Link Layer for D2 1600G 4/400G 16 Port Suite |
| HWO-D2-UET-LL-1800A | UET Link Layer for D2 1600G 4/200G 32 Port Suite |
| HWO-D2-UET-LL-1000A | UET Link Layer for D2 800G 8/200G 32 Port Suite |
| AON-D2-UET-LL-3000A | AION UET Link Layer for D2 1600 4/800G 8/400G 16/200G 32 Bundle |
| RoCEv2 and CCL Options | |
| HWO-D2-4-ROCE-ECN-1600-4 | VIAVI RoCE ECN-1600G FOR D2-1600-OSFP-4. 4 × 1600G ports total per test module |
| HWO-D2-4-ROCE-ECN-800-8 | VIAVI RoCE ECN-1600G FOR D2-1600-OSFP-4. 8×800G ports total per test module |
| HWO-D2-4-ROCE-ECN-400-16 | VIAVI RoCE ECN-1600G FOR D2-1600-OSFP-4. 16×400G ports total per test module |
| HWO-D2-4-ROCE-ECN-200-32 | VIAVI RoCE ECN-1600G FOR D2-1600-OSFP-4. 32×200G ports total per test module |
| HWO-D2-4-ROCE-ECN-2400A | VIAVI RoCE ECN-1600G/800G Suite FOR D2-1600-OSFP-4. 4×1600 or 8 × 800G ports total per test module. |
| HWO-D2-4-ROCE-ECN-2800A | VIAVI RoCE ECN-1600G/800G/400G/200G Suite FOR D2-1600-OSFP-4. 4×1600 or 8 × 800G or 16 × 400G ports total per test module. |
| HWO-D2-4-ROCE-ECN-3000A | VIAVI RoCE ECN-1600G/800G/400G/200G/100G Suite FOR D2-1600-OSFP-4. 4×1600 or 8 × 800G or 16 × 400G or 32 × 200G. |
| HWO-D2-4-CCL-4 | VIAVI CCL FOR D2-1600-OSFP-4 All Speeds. 4×1600 or 8 × 800G or 16 × 400G or 32 × 200G or 32 × 100G ports total per test module. |
Требования
•Рабочая станция Windows с Ethernet NIC 10/100/1000 Мбит/с; для работы GUI требуются мышь и цветной монитор.
•Рабочая станция Linux или Windows для сценариев автоматизации.
•Рабочая станция Mac, Linux или Windows для поддержки REST API.
Программные опции TestCenter L2–L3
Опциональные программные лицензии TestCenter доступны для широкого набора протоколов и функций; за дополнительной информацией необходимо обращаться к представителю VIAVI.
* Возможности 112G и поддержка UET будут доступны как будущие программные опции.
Характеристики VIAVI TestCenter D2 1.6T — 4-портовая высокопроизводительная тестовая система Ethernet 1,6 Тбит/с
Документация VIAVI TestCenter D2 1.6T — 4-портовая высокопроизводительная тестовая система Ethernet 1,6 Тбит/с
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Модели
Модели
