VIAVI (Spirent) TestCenter 400G dX3/pX3 - 2/4/8 ports - семейство
VIAVI TestCenter 400G dX3/pX3 — семейство высокоплотных тестовых модулей и 1U-систем для функционального и нагрузочного тестирования Ethernet L2–L3. Доступны конфигурации на 2, 4 и 8 портов QSFP-DD, поддерживаются 10/25/40/50/100/200/400G, PAM4/NRZ, FEC, Auto-Negotiation, Link Training, MACsec и breakout до 32×100G.
Запрос
Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.
VIAVI TestCenter 400G dX3/pX3 — семейство высокоплотных тестовых модулей и 1U-систем для функционального и нагрузочного тестирования Ethernet L2–L3. Доступны конфигурации на 2, 4 и 8 портов QSFP-DD, поддерживаются 10/25/40/50/100/200/400G, PAM4/NRZ, FEC, Auto-Negotiation, Link Training, MACsec и breakout до 32×100G.
Модели
VIAVI dX3 400G 2-port Module
2-портовый тестовый модуль QSFP-DD 400/200/100/50/40/25/10G

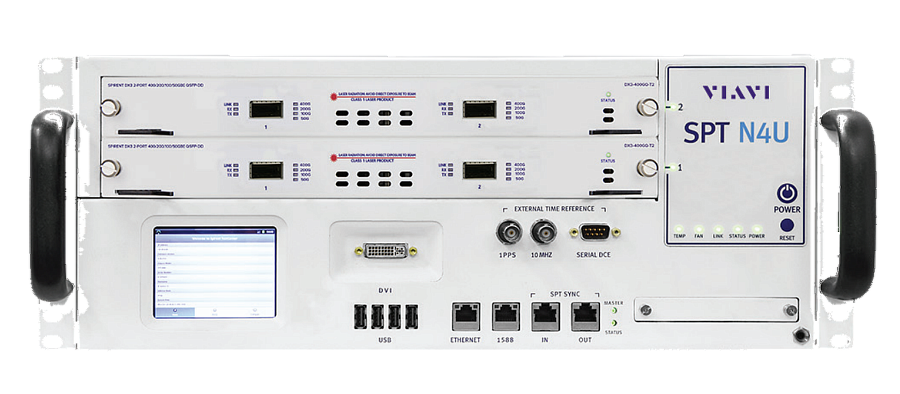

Рисунок 1. VIAVI dX3 400G 2-port Module
Потребность сетей в пропускной способности продолжает быстро расти. Производители сетевого оборудования выпускают гибкие многоскоростные продукты для нового поколения высокоскоростных Ethernet-устройств, а операторы и гипермасштабные центры обработки данных развёртывают многоскоростную сетевую инфраструктуру.
Модуль dX3 для архитектуры TestCenter разработан для высокоплотного тестирования QSFP-DD. Каждый QSFP-DD порт может быть сконфигурирован для семи скоростей Ethernet: 400/200/100/50/40/25/10G с использованием PAM4 и NRZ.
Модуль также поддерживает Auto-Negotiation и Link Training на всех скоростях, включая режим 8×50G AN/LT. Для существующих модулей предусмотрены программы модернизации для поддержки AN/LT и NRZ.
dX3-QSFP-DD-2 позволяет добавлять новые аппаратные speed options посредством лицензий без возврата модуля на завод для активации новых скоростей.
Ключевые особенности: VIAVI (Spirent) TestCenter 400G dX3/pX3 - 2/4/8 ports - семейство тестовых систем и модулей
•2 порта 400G на один модуль dX3.
•PAM4 на каждый QSFP-DD порт: 1×400G, 2×200G, 4×100G, 8×50G.
•NRZ на каждый QSFP-DD порт: 2×100G, 4×50G, 2×40G, 8×25G, 8×10G.
•Для breakout 4×100G QSFP28 требуется аксессуарный кабель ACC-1067A.
•PAM4 и NRZ на каждом порту; NRZ требует chassis license.
•Ethernet FEC, Auto-Negotiation и Link Training на всех скоростях, включая 8×50G.
•Протокольное тестирование L2/L3 для routing, switching и сценариев центров обработки данных.
•Аппаратные speed option upgrades доступны через лицензирование.
Плотность портов
| Part Number | Speed | Ports per Slot | Max Ports per Chassis |
|---|---|---|---|
| DX3-QSFP-DD-2-825A | 400/200/100/50/40/25/10G | 2 / 4 / 8 / 16 | SPT-N12U: 24 / 48 / 96 / 192 SPT-N4U: 4 / 8 / 16 / 32 |
| DX3-QSFP-DD-2-750A | 400/200/100/50G | 2 / 4 / 8 / 16 | SPT-N12U: 24 / 48 / 96 / 192 SPT-N4U: 4 / 8 / 16 / 32 |
| DX3-QSFP-DD-2-400A | 400G only | 2 | SPT-N12U: 24 SPT-N4U: 4 |
Области применения: VIAVI (Spirent) TestCenter 400G dX3/pX3 - 2/4/8 ports - семейство тестовых систем и модулей
•Cloud Computing / Streaming Services: проверка data-plane QoS на тысячах потоков на линейной скорости и тестирование сложных routing-, data-center- и access-протоколов на коммутаторах и маршрутизаторах.
•Один N12U поддерживает до 24 портов 400G, один N4U — до 4 портов 400G.
•Data Center ToR / EoR Switches and Fabrics: проверка forwarding performance, latency, MAC capacity и функциональности многотерабитных cloud data-center fabric.
•Terabit Routers: тестирование 400G core routers с высокомасштабными многопротокольными топологиями.
Productivity
•Специализированное аппаратное обеспечение обеспечивает повторяемое выполнение тестов и точную статистику.
•Распределённая база данных обрабатывает миллиарды результатов в реальном времени для валидации тестов и поиска проблем.
•Interesting Streams использует data mining результатов реального времени для динамической фильтрации и отображения наиболее значимых потоков.
•Command Sequencer (Visual Programming) и GUI to Script позволяют создавать сложные автоматизированные тесты без обязательного программирования, объединять сценарии в единый regression run и экспортировать тесты для headless-выполнения из командной строки.
•Расширенная гибкая отчётность со статистикой критических переменных в реальном времени для всех протоколов.
Основные технические характеристики
| MSA Interface | QSFP-DD. |
| Operational Modes | PAM4: 400/200/100/50G. NRZ: 100/50/40/25/10G. |
| Port CPU | Stackable multi-core CPU. |
| User Reservation | На уровне отдельного QSFP-DD порта. |
| Test Port Speed Configuration | 2 группы скоростей тестовых портов на blade. |
| Источник времени по умолчанию | Осциллятор класса Stratum-3. |
| Transmit line clock | Номинальная Ethernet-частота с точностью ± |
| Frame timestamp resolution | 2,5 нс. |
| Внешние источники времени | GPS, CDMA, IEEE 1588v2, NTP, TIA/EIA-95B. |
| Inter-module synchronization | Модули в одном шасси phase-locked к timing source контрольного модуля. |
| Inter-chassis synchronization | Самокалибрующаяся timing chain VIAVI через выделенный порт control module; точность ±20 нс. Также поддерживаются GPS/CDMA, IEEE 1588/NTP и TIA/EIA-95B. |
| Масса модуля | 3,219 кг / 5,45 lbs — значения приведены в исходном datasheet. |
| Predicted MTBF | 56 330 часов непрерывной работы. |
| Рабочая температура | 5–35°C. |
| Относительная влажность | 20–80%. |
| Максимальная потребляемая мощность | 450 W на слот. |
TestCenter Layer 2–3 Generator and Analyzer
| Streams / Stats | На 400/200/100/50/40/25/10G: Tx=8K, Rx=16K. |
| Stream fields | Могут варьироваться для создания миллиардов flows. |
| Frame Transmit Modes | Port-based, Stream-based, Burst, Timed. |
| Min/Max Frame Size с CRC | 60–16 004 байт. |
| Min/Max Tx Rates | От 1 пакета за 3,43 секунды до 101% линейной скорости. |
| Real-Time Tx Stream Adjustments | Изменение rate и frame length без остановки generator/analyzer. |
| Per-stream statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts and rates; out-of-sequence errors; FCS errors and rate; Min/Max/Average Latency для 4K streams; Real-Time Dropped Frame count. |
| Per-port statistics | Tx/Rx frame counts and rates; Tx/Rx L1 byte counts and rates; out-of-sequence errors; PRBS errors; FCS errors and rate. |
| Transmit Timestamp Resolution | 2,5 нс с intra-chassis и inter-chassis synchronization. |
| Layer 2 Encapsulations | Ethernet II, 802.1Q, 802.1ad, FCoE. |
| Layer 3/4 Encapsulations | IPv4, IPv6, TCP, UDP. |
| Supported Tx Signature | Полная совместимость с аппаратными платформами VIAVI; содержит sequence number и высокоточный timestamp. |
Захват трафика
| Capture Buffer Size | 8 MB на порт. |
| Фильтрация | По protocol fields, byte offset/range; slices или full frames; signature или all frames; совместный TX/RX control plane и data plane; real-time mode для control-plane traffic; wrap или stop при заполнении. |
| Предопределённые события | FCS, PRBS, IPv4 checksum, TCP/UDP/IGMP checksum, sequence errors, undersize, oversize, jumbo, user-defined frame length, IPv4/IPv6/TCP/UDP/IGMP packets, test signature present и test stream ID match. |
| Режим обработки события | Ignore, include или exclude независимо для каждого события. |
Latency, RIT и VFD
| Latency Modes | LIFO, LILO, FIFO, FILO. |
| RIT Entries per Port | 8K записей по 4 байта для dynamic label или random IP/MAC assignments. |
| RIT / List VFD Entries per Stream | 8 RIT insertions и 4 VFD insertions на поток. |
Layer 1, media и FEC
| QSFP Interconnects | SR, LR, FR, DR, PSM4 на скоростях 400/200/100/50/40/25/10G. |
| 400G media | 400GBASE-SR8, 400GBASE-DR4, 400GBASE-LR8, 400GBASE-FR8, 400GBASE-LR4, 4×100G QSFP-DD LR. |
| 200G media | 200GBASE-SR4, 200GBASE-PSM4, 200GBASE-LR/FR4 и дополнительные MSA PMDs. |
| 100G PAM4 media | 100GBASE-SR2, 100GBASE-LR2 и дополнительные MSA PMDs. |
| PAM4 FEC | RS-FEC (544) KP для всех скоростей. |
| Breakout | Direct Attach Cable breakouts. |
| 100G NRZ | 100GBASE-SR4, CR4, LR4 и дополнительные MSA PMDs. |
| 50G NRZ | 25/50G Consortium 50GBASE-CR2. |
| 40G NRZ | 40GBASE-SR4, CR4, LR4. |
| 25G NRZ | 802.3by 25GBASE-CR, CRS, SR. |
| 10G NRZ | 10GBASE-SR, 10G Copper DAC. |
| QSFP28 to SFP28 | Поддерживаются breakout cable options. |
| AN/LT для NRZ | Auto-Negotiation и Link Training для 100G, 50G, 40G и 25G. |
| NRZ FEC | Clause 74 BASE-R FEC, Clause 91 RS-FEC, Clause 108 RS-FEC. |
| 50G FEC | 25/50G Consortium 50GBASE-R FEC CL74 и 50GBASE RS-FEC CL91. |
| 25G FEC | IEEE 25GBASE CR CL74/CL108, CR-S CL74, SR FEC CL108; 25/50G Consortium 25GBASE-R FEC CL74 и 25GBASE RS-FEC CL91. |
| AN/LT Enable/Disable | Direct Attach Copper; AN/LT поддерживается на всех скоростях, включая 8×50G mode. |
| Layer-1 Debug Tools | CR Tx Emphasis, Rx Eye View, FEC Counters, PRBS Gen/Check, Front-end L1 Summary Status, Xcvr MDIO access. |
Информация для заказа
| Part Number | Description |
|---|---|
| Test Modules | |
| DX3-QSFP-DD-2-825A | dX3 400/200/100/50/40/25/10G QSFP-DD 2-Port. |
| DX3-QSFP-DD-2-750A | dX3 400/200/100/50G QSFP-DD 2-Port. |
| DX3-QSFP-DD-2-400A | dX3 400G QSFP-DD 2-Port. |
| Additional Features | |
| UPG-NRZ-DX3-400G-T2¹ | Factory Upgrade NRZ 400G QSFP-DD 2-Port. |
| ACC-1067² | Active Copper Breakout QSFP-DD to 4×QSFP28, 3 m. |
| VIAVI Chassis | |
| SPT-N12U-110 | N12U chassis and controller with 110VAC power supplies. |
| SPT-N12U-220 | N12U chassis and controller with 220VAC power supplies. |
| SPT-N12U-220-LC | N12U-LC chassis and controller with 220VAC power supplies. |
| SPT-N4U-110 | N4U chassis and controller with 110VAC power supplies. |
| SPT-N4U-220 | N4U chassis and controller with 220VAC power supplies. |
Требования
•VIAVI chassis и controller из таблицы выше.
•Windows-based workstation с Ethernet NIC 10/100/1000 Mbps; для GUI требуются мышь и цветной монитор.
•Linux- или Windows-based workstation для scripting.
•Mac-, Linux- или Windows-based workstation для REST API.
¹ Примечание из исходного datasheet: функция требует hardware с поддержкой 8×50G AN/LT. В тексте примечания производитель указывает UPG-NRZ-PX3-400G-T2; если hardware не поддерживает 8×50G AN/LT, к заказу требуется добавить UPG-8x50G-ANLT-T2 с возвратом на завод для модернизации.
² Для high-density 100G QSFP28 также требуется chassis license BPK-1378 QSFP-DD to 4×QSFP28.
VIAVI dX3 400G 8-port Appliance
Высокоплотная 1U тестовая платформа QSFP-DD 400/200/100/50/40/25/10G

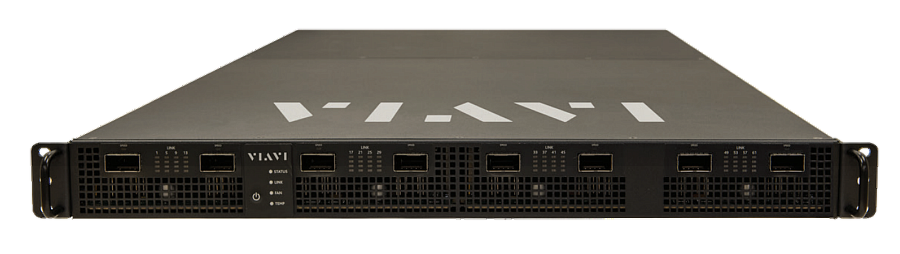

Рисунок 1. VIAVI dX3 400G 8-port Appliance
Потребность сетей в пропускной способности продолжает быстро расти. Производители сетевого оборудования разрабатывают гибкие многоскоростные продукты для нового поколения HSE-устройств, а операторы и гипермасштабные центры обработки данных развёртывают многоскоростную инфраструктуру для поддержки растущих требований.
VIAVI dX3 400G Appliance разработана для высокоплотного тестирования QSFP-DD. Платформа выполнена в 1U rack-mountable корпусе и может быть сконфигурирована для работы на каждом порту с PAM4 400/200/100/50G и NRZ 100/50/40/25/10G.
Appliance поддерживает Auto-Negotiation и Link Training на всех скоростях, включая 8×50G AN/LT. Для существующих систем предусмотрены программы модернизации для добавления AN/LT и NRZ.
Также поддерживается VIAVI Smart Port Technology — лицензируемая функция, позволяющая активировать отдельные порты и скорости. Высокоплотный режим 100G обеспечивает 4×QSFP28 из одного QSFP-DD порта и позволяет получить до 32×100G портов в одном 1U appliance.
Ключевые особенности
•8×400G портов в корпусе высотой 1U.
•PAM4 на каждый порт: 1×400G, 2×200G, 4×100G, 8×50G.
•NRZ: 2×100G, 4×50G, 2×40G, 4×25G, 4×10G; для NRZ могут потребоваться дополнительные лицензии.
•Опциональные 4-портовые версии.
•Доступны апгрейды отдельных портов.
•Высокоплотная опция 32×QSFP28 требует внешнего аксессуара и лицензии.
•Ethernet FEC, Auto-Negotiation и Link Training для всех поддерживаемых скоростей и full breakout, включая 8×50G AN/LT.
•MACsec поддерживается на всех скоростях портов.
•Протокольное тестирование L2/L3 для routing, switching и data-center сценариев.
•PAM4 и NRZ в одной платформе.
•Лицензионный апгрейд с 4 до 8 портов.
Области применения
•Cloud Computing / Streaming Services: проверка data-plane QoS на тысячах потоков на линейной скорости и тестирование routing-, data-center- и access-протоколов.
•Data Center ToR / EoR Switches and Fabrics: проверка forwarding performance, latency, MAC capacity и функциональных возможностей многотерабитных cloud data-center fabric.
•Синхронизация до 255 систем без внешних timing devices и специализированных кабелей.
•Terabit Routers: тестирование core routers нового поколения с высокомасштабными многопротокольными топологиями.
Productivity
•Специализированное аппаратное обеспечение обеспечивает повторяемое выполнение тестов и точную статистику.
•User-defined Health Indicator views обеспечивают мониторинг состояния и локализацию ошибок в реальном времени.
•Настраиваемые Time Series charts с Events позволяют коррелировать метрики реального времени и события системы.
•Высокопроизводительная база данных под современным web UI обрабатывает миллиарды результатов в реальном времени и формирует настраиваемые отчёты.
•Interesting Streams динамически фильтрует большие наборы результатов и отображает наиболее значимые потоки.
•Command Sequencer (Visual Programming) и GUI to Script позволяют строить сложные автоматизированные тесты без обязательного программирования, объединять тесты в regression run и экспортировать сценарии для headless execution.
•Расширенная гибкая отчётность со статистикой критических переменных для всех протоколов в реальном времени.
Варианты комплектации
| Part Number | Speed |
|---|---|
| DX3-QSFP-DD-8-825A | PAM4 — 400/200/100/50G; NRZ — 100/50/40/25/10G. |
| DX3-QSFP-DD-8-750A | 400/200/100/50G. |
| DX3-QSFP-DD-8-700A | 400/200/100G. |
| DX3-QSFP-DD-8-550A | 400/100/50G. |
| DX3-QSFP-DD-8-400A | Только 400G. |
| DX3-QSFP-DD-8-350A | 200/100/50G. |
| DX3-QSFP-DD-4-825A | PAM4 — 400/200/100/50G; NRZ — 100/50/40/25/10G. |
| DX3-QSFP-DD-4-750A | 400/200/100/50G. |
| DX3-QSFP-DD-4-400A | Только 400G. |
Общие технические характеристики
| MSA Interface | QSFP-DD. |
| Operational Modes | PAM4 — 400/200/100/50G; NRZ — 100/50/40/25/10G. |
| Port CPU | Stackable multi-core CPU. |
| User Reservation | На уровне отдельного порта. |
| Test Port Speed Configuration | 8 групп скоростей тестовых портов на один rack mount unit. |
| Источник времени | Осциллятор класса Stratum-3. |
| Transmit line clock | Номинальная Ethernet-частота с точностью ± |
| Frame timestamp resolution | 2,5 нс. |
| Внешние источники времени | GPS, CDMA, IEEE 1588v2, NTP, TIA/EIA-95B. |
| Синхронизация appliances | Самокалибрующаяся inter-chassis timing chain VIAVI через выделенный control port; точность ±20 нс. |
| Масштаб синхронизации | До 255 appliances в daisy chain. |
| Рабочая температура | 5–30°C. |
| Относительная влажность | 20–80%. |
| Максимальная потребляемая мощность | 1600 W на rack mount. |
| Размеры | 92,62 см Д × 43,4 см Ш × 4,28 см В (1U). |
VIAVI TestCenter Layer 2–3 Generator and Analyzer
| Streams / Stats | На 400/200/100/50/40/25/10G: Tx=8K, Rx=16K. |
| Stream fields | Могут варьироваться для создания миллиардов flows. |
| Frame Transmit Modes | Port-based, Stream-based, Burst, Timed. |
| Min/Max Frame Size с CRC | 60–16 004 байт. |
| Min/Max Tx Rates | От 1 пакета за 3,43 секунды до 101% линейной скорости. |
| Real-Time Tx Stream Adjustments | Изменение rate и frame length без остановки generator/analyzer. |
| Per-stream statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts and rates; out-of-sequence errors; FCS errors/rate; Min/Max/Average Latency для 4K streams; Real-Time Dropped Frame count. |
| Per-port statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts/rates; out-of-sequence errors; PRBS errors; FCS errors/rate. |
| Transmit Timestamp Resolution | 2,5 нс с intra-chassis и inter-chassis synchronization. |
| Layer 2 Encapsulations | Ethernet II, 802.1Q, 802.1ad, FCoE. |
| Layer 3/4 Encapsulations | IPv4, IPv6, TCP, UDP. |
| Supported Tx Signature | Полная совместимость с аппаратными платформами VIAVI; содержит sequence number и высокоточный timestamp. |
| Capture Buffer Size | 8 MB на порт. |
Захват трафика
| Capture filtering | Фильтрация по protocol fields или byte offset/range; slices или full frames; signature или all frames; TX/RX control plane с data plane; real-time mode для control-plane traffic; wrap или stop при заполнении. |
| User-defined patterns | Логическое объединение 8 фильтров общим размером до 32 байт. |
| Предопределённые события | FCS, PRBS, IPv4 checksum, TCP/UDP/IGMP checksum, sequence errors, undersize, oversize, jumbo, user-defined frame length, IPv4/IPv6/TCP/UDP/IGMP packets, test signature present, test stream ID match. |
| Режим обработки события | Ignore, include или exclude независимо для каждого события. |
| Latency Modes | LIFO, LILO, FIFO, FILO. |
| RIT Entries per Port | 8K записей по 4 байта для dynamic label или random IP/MAC assignments. |
| RIT / List VFD Entries per Stream | 8 RIT insertions и 4 VFD insertions на поток. |
Layer 1, media и FEC
| QSFP Interconnects | CR, SR, LR, FR, DR, PSM4, ZR и ZR+ на скоростях 400/200/100/50/40/25/10G. |
| Примечание по мощности оптики | Для трансиверов с потреблением более 20 W datasheet рекомендует предварительно консультироваться с производителем. |
| 400G media | 400GBASE-SR8, DR4, FR4/FR8, LR4/LR8, ZR, ZR+ и дополнительные MSA PMDs. |
| 200G media | 200GBASE-SR4, PSM4, LR/FR4 и дополнительные MSA PMDs. |
| 100G PAM4 media | 100GBASE-SR2, LR2, DR2 и дополнительные MSA PMDs. |
| PAM4 FEC | RS-544 (KP4) FEC для всех скоростей. |
| Breakout | Direct Access Copper breakouts — формулировка сохранена по исходному datasheet. |
| NRZ support | Зависит от speed mode и лицензии. |
| 100G NRZ | 100GBASE-SR4, CR4, LR4 и дополнительные MSA PMDs. |
| 50G NRZ | 25/50G Consortium 50GBASE-CR2. |
| 40G NRZ | 40GBASE-SR4, CR4, LR4. |
| 25G NRZ | 802.3by 25GBASE-CR, CRS, SR. |
| 10G NRZ | 10GBASE-SR, 10G Copper DAC. |
| QSFP28 to SFP28 | Поддерживаются breakout cable options. |
| NRZ FEC | Clause 74 BASE-R FEC, Clause 91 RS-FEC, Clause 108 RS-FEC. |
| 50G FEC | 25/50G Consortium 50GBASE-R FEC CL74 и 50GBASE RS-FEC CL91. |
| 25G FEC | IEEE 25GBASE CR CL74/CL108, CR-S CL74, SR FEC CL108; 25/50G Consortium 25GBASE-R FEC CL74 и 25GBASE RS-FEC CL91. |
| AN/LT | Direct Attach Copper; AN/LT поддерживается на всех скоростях, включая 8×50G mode. |
| Layer-1 Debug Tools | CR Tx Emphasis, Rx Eye View, FEC Counters, PRBS Gen/Check, Front-end L1 Summary Status, Xcvr MDIO access, PCS monitoring, PCS skew, FEC error injection, PCS random error injection. |
Информация для заказа
| Part Number | Description |
|---|---|
| Base Package Bundle | |
| DX3-QSFP-DD-8-825A | dX3 400/200/100/50/40/25/10G QSFP-DD 8-Port. |
| DX3-QSFP-DD-8-750A | dX3 400/200/100/50G QSFP-DD 8-Port. |
| DX3-QSFP-DD-8-700A | dX3 400/200/100G QSFP-DD 8-Port. |
| DX3-QSFP-DD-8-550A | dX3 400/100/50G QSFP-DD 8-Port. |
| DX3-QSFP-DD-8-400A | dX3 400G Only QSFP-DD 8-Port. |
| DX3-QSFP-DD-8-350A | dX3 200/100/50G QSFP-DD 8-Port. |
| DX3-QSFP-DD-4-825A | dX3 400/200/100/50/40/25/10G QSFP-DD 4-Port. |
| DX3-QSFP-DD-4-750A | dX3 400/200/100/50G QSFP-DD 4-Port. |
| DX3-QSFP-DD-4-400A | dX3 400G Only QSFP-DD 4-Port. |
| Hardware Upgrades | |
| HWO-DX3-QSFP-DD-8-400G | 400G Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-200G | 200G Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-100G | 100G Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-50G | 50G Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-PORT | dX3-QSFP-DD-8 Single Port Upgrade. |
| HWO-DX3-QSFP-DD-8-NRZ100G | 100G NRZ Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-NRZ50G | 50G NRZ Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-NRZ40G | 40G NRZ Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-NRZ25G | 25G NRZ Hardware Speed Option for dX3-QSFP-DD-8. |
| HWO-DX3-QSFP-DD-8-NRZ10G | 10G NRZ Hardware Speed Option for dX3-QSFP-DD-8. |
| Дополнительные позиции | |
| UPG-NRZ-DX3-QSFP-DD-8¹ | Factory Upgrade NRZ QSFP-DD-8-Port. |
| HWO-DX3-QSFP-DD-8-4QSFP28² | Hardware Option for DX3-QSFP-DD-8 400G to 4×QSFP28. |
| ACC-1067A | Active Copper Breakout QSFP-DD to 4×QSFP28, 3 m. |
Требования
•Windows-based workstation с Ethernet NIC 10/100/1000 Mbps; для GUI требуются мышь и цветной монитор.
•Linux- или Windows-based workstation для scripting.
•Mac-, Linux- или Windows-based workstation для REST API.
¹ Примечание исходного datasheet: лицензия требует hardware с поддержкой 8×50G AN/LT. Если hardware уже поддерживает 8×50G AN/LT, используются HWO-NRZ speed options 100/50/40/25/10G. Если hardware не поддерживает 8×50G AN/LT, требуется UPG-8x50G-ANLT-8 и возврат appliance на завод для модернизации.
² High-density 100G QSFP28 32×100G license требует аксессуар ACC-1067A.
VIAVI pX3 400G 2-port Module
2-портовый тестовый модуль QSFP-DD 400/200/100/50/40/25/10G
Рисунок 1. VIAVI pX3 400G 2-port Module
Потребность сетей в пропускной способности продолжает быстро расти. Производители сетевого оборудования разрабатывают гибкие многоскоростные продукты для нового поколения HSE-устройств, а операторы и гипермасштабные центры обработки данных развёртывают многоскоростную сетевую инфраструктуру.
Модуль VIAVI pX3 для архитектуры TestCenter разработан для высокоплотного тестирования QSFP-DD. Каждый порт может быть сконфигурирован для семи скоростей Ethernet: 400/200/100/50/40/25/10G с кодированием PAM4 и NRZ.
Модуль QSFP-DD поддерживает Auto-Negotiation и Link Training для всех скоростей, включая 8×50G. Для существующих тестовых модулей предусмотрены программы модернизации для добавления AN/LT и NRZ.
PX3-QSFP-DD-2 позволяет активировать новые аппаратные speed options путём приобретения соответствующих лицензий без возврата модуля на завод.
Ключевые особенности
•2×400G порта на один модуль pX3.
•PAM4 на каждый QSFP-DD порт: 1×400G, 2×200G, 4×100G, 8×50G.
•NRZ на каждый QSFP-DD порт: 2×100G, 4×50G, 2×40G, 8×25G, 8×10G.
•Высокоплотный breakout 4×100G QSFP28 требует аксессуарного кабеля и chassis license. На странице 1 кабель указан как ACC-1067A; в таблице заказа — ACC-1067.
•Каждый порт поддерживает PAM4 и NRZ; для NRZ требуется chassis license.
•Ethernet FEC, Auto-Negotiation и Link Training для всех скоростей, включая 8×50G.
•MACsec поддерживается на всех скоростях портов.
•Протокольное тестирование L2/L3 для routing, switching и data-center сценариев.
•Однослотовый модуль высокой плотности с двумя QSFP-DD портами.
•Аппаратные speed option upgrades доступны через лицензирование.
Области применения
•Cloud Computing / Streaming Services: проверка data-plane QoS на тысячах потоков на линейной скорости и тестирование сложных routing-, data-center- и access-протоколов на коммутаторах и маршрутизаторах.
•Одно шасси N12U поддерживает до 24 портов 400G; одно N4U — до 4 портов 400G.
•Data Center ToR / EoR Switches and Fabrics: проверка forwarding performance, latency, MAC capacity и функциональных возможностей многотерабитных cloud data-center fabric.
•Terabit Routers: тестирование 400G core routers с высокомасштабными многопротокольными топологиями.
Productivity
•Специализированное аппаратное обеспечение обеспечивает повторяемое выполнение тестов и точную статистику.
•Высокоэффективная распределённая база данных обрабатывает миллиарды результатов в реальном времени для проверки тестов и поиска проблем.
•Interesting Streams использует анализ результатов реального времени для динамической фильтрации больших объёмов данных и отображения наиболее значимых потоков.
•Command Sequencer (Visual Programming) и GUI to Script позволяют создавать сложные автоматизированные тесты без обязательного программирования, объединять тесты в regression run и экспортировать сценарии для headless-выполнения из командной строки.
•Расширенная гибкая отчётность со статистикой критических переменных для всех протоколов в реальном времени.
Плотность портов и варианты комплектов
| Bundle Part Number | Speed | Макс. портов на слот | Макс. портов SPT-N12U | Макс. портов SPT-N4U |
|---|---|---|---|---|
| PX3-QSFP-DD-2-825A | 400/200/100/50/40/25/10G | 2 / 4 / 8 / 16 | 24 / 48 / 96 / 192 | 4 / 8 / 16 / 32 |
| PX3-QSFP-DD-2-750A | 400/200/100/50G | 2 / 4 / 8 / 16 | 24 / 48 / 96 / 192 | 4 / 8 / 16 / 32 |
| PX3-QSFP-DD-2-400A | Только 400G | 2 | 24 | 4 |
Основные технические характеристики
| MSA Interface | QSFP-DD. |
| Operational Modes | PAM4 — 400/200/100/50G. NRZ — 100/50/40/25/10G. |
| Port CPU | Stackable multi-core CPU. |
| User Reservation | На уровне отдельного QSFP-DD порта. |
| Test Port Speed Configuration | 2 группы скоростей тестовых портов на blade. |
| Источник времени | Осциллятор класса Stratum-3. |
| Transmit line clock | Номинальная Ethernet-частота с точностью ± |
| Frame timestamp resolution | 2,5 нс. |
| Внешние источники времени | GPS, CDMA, IEEE 1588v2, NTP, TIA/EIA-95B. |
| Inter-module synchronization | Модули в одном шасси phase-locked к timing source контрольного модуля. |
| Inter-chassis synchronization | Самокалибрующаяся timing chain VIAVI через выделенный порт control module; точность ±20 нс. Также поддерживаются GPS/CDMA, IEEE 1588/NTP и TIA/EIA-95B. |
| Масса модуля | 3,219 кг; 5,45 lb — значения приведены в исходном datasheet. |
| Predicted MTBF | 56 330 часов непрерывной работы. |
| Рабочая температура | 5–35°C. |
| Максимальная потребляемая мощность | 450 W на слот. |
VIAVI TestCenter Layer 2–3 Generator and Analyzer
| Streams / Stats | На 400/200/100/50/40/25/10G: Tx=32K, Rx=32K. |
| Stream fields | Могут варьироваться для создания миллиардов flows. |
| Number of Paths / Raw Streamblocks | 1023; 255 при использовании list modifiers. |
| Frame Transmit Modes | Port-based, Stream-based, Burst, Timed, Step Transmission, Manual Scheduler Mode, Random Frame Size with Unique Speed — формулировка сохранена по исходному datasheet. |
| Min/Max Frame Size с CRC | 60–16 004 байт. |
| Min/Max Tx Rates | От 1 пакета за 3,43 секунды до 101% линейной скорости. |
| Real-Time Tx Stream Adjustments | Изменение rate и frame length без остановки generator/analyzer. |
| Per-stream statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts and rates; out-of-sequence errors; FCS errors/rate; Min/Max/Average Latency; Real-Time Dropped Frame count. |
| Flow Control | Priority Flow Control. |
| Per-port statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts/rates; out-of-sequence errors; PRBS errors; FCS errors/rate. |
| Transmit Timestamp Resolution | 2,5 нс с intra-chassis и inter-chassis synchronization. |
| Layer 2 Encapsulations | Ethernet II, 802.1Q, 802.1ad, FCoE. |
| Layer 3/4 Encapsulations | IPv4, IPv6, TDP, UDP — TDP приведено так же, как в исходном datasheet. |
| Supported Tx Signature | Полная совместимость с аппаратными платформами VIAVI; содержит sequence number и высокоточный timestamp. |
| Capture Buffer Size | 8 MB на порт. |
Захват трафика
| Capture filtering | Фильтрация по protocol fields или byte offset/range; slices или full frames; signature или all frames; совместный TX/RX control plane с data plane; real-time mode для control-plane traffic; wrap или stop при заполнении. |
| User-defined patterns | Логическое объединение 8 фильтров общим размером до 32 байт. Patterns могут использоваться для start, filter или stop capture. |
| Предопределённые события | FCS, PRBS, IPv4 checksum, TCP/UDP/IGMP checksum, sequence errors, undersize, oversize, jumbo, user-defined frame length, IPv4/IPv6/TCP/UDP/IGMP packets, test signature present, test stream ID match. |
| Режим обработки события | Ignore, include или exclude независимо для каждого события. |
| Дополнительные функции | UDC (user-defined counters), Capture byte offset mode, Capture pattern matching. |
| Latency Modes | LIFO, LILO, FIFO, FILO. |
| RIT Entries per Port | 1M записей по 4 байта для dynamic label или random IP/MAC assignments. |
| RIT / List VFD Entries per Stream | 8 RIT insertions и 6 VFD insertions на поток. |
Layer 1, media и FEC
| QSFP Interconnects | SR, LR, FR, DR, PSM4 на скоростях 400/200/100/50/40/25/10G. |
| 400G media | 400GBASE-SR8, 400GBASE-DR4, 400GBASE-LR8, 400GBASE-FR8, 400GBASE-LR4, 4×100G QSFP-DD LR. |
| 200G media | 200GBASE-SR4, 200GBASE-PSM4, 200GBASE-LR/FR4 и дополнительные MSA PMDs. |
| 100G PAM4 media | 100GBASE-SR2, 100GBASE-LR2 и дополнительные MSA PMDs. |
| PAM4 FEC | RS-FEC (544) KP для всех скоростей. |
| Breakout | Direct Attach Cable breakouts. |
| NRZ support | Зависит от speed mode и лицензии. |
| 100G NRZ | 100GBASE-SR4, 100GBASE-CR4, 100GBASE-LR4 и дополнительные MSA PMDs. |
| 50G NRZ | 25/50G Consortium 50GBASE-CR2. |
| 40G NRZ | 40GBASE-SR4, 40GBASE-CR4, 40GBASE-LR4. |
| 25G NRZ | 802.3by 25GBASE-CR, 25GBASE-CRS, 25GBASE-SR. |
| 10G NRZ | 10GBASE-SR, 10G Copper DAC. |
| QSFP28 to SFP28 | Поддерживаются breakout cable options. |
| AN/LT для NRZ | Auto-Negotiation и Link Training для 100G, 50G, 40G и 25G. |
| NRZ FEC | Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC. |
| 50G FEC | 25/50G Consortium 50GBASE-R FEC CL74 и 50GBASE RS-FEC CL91. |
| 25G FEC | IEEE 25GBASE CR CL74/CL108, CR-S CL74, SR FEC CL108; 25/50G Consortium 25GBASE-R FEC CL74 и 25GBASE RS-FEC CL91. |
| AN/LT Enable/Disable | Direct Attach Copper; AN/LT поддерживается на всех скоростях, включая 8×50G mode. |
| Layer-1 Debug Tools | CR Tx Emphasis, Rx Eye View, FEC Counters, PRBS Gen/Check, Front-end L1 Summary Status, Xcvr MDIO access, PCS monitoring, PCS skew, FEC error injection, PCS random error injection. |
Информация для заказа
| Part Number | Description |
|---|---|
| Test Modules | |
| PX3-QSFP-DD-2-825A | VIAVI pX3 400/200/100/50/40/25/10G QSFP-DD 2-Port. |
| PX3-QSFP-DD-2-750A | VIAVI pX3 400/200/100/50G QSFP-DD 2-Port. |
| PX3-QSFP-DD-2-400A | VIAVI pX3 400G QSFP-DD 2-Port. |
| Additional Features | |
| UPG-NRZ-PX3-400G-T2 | Factory Upgrade NRZ VIAVI 400G QSFP-DD 2-Port. |
| ACC-1067 | Active Copper Breakout QSFP-DD to 4×QSFP28, 3 m. |
| VIAVI Chassis | |
| SPT-N12U-110 | VIAVI N12U chassis and controller with 110VAC power supplies. |
| SPT-N12U-220 | VIAVI N12U chassis and controller with 220VAC power supplies. |
| SPT-N12U-220-LC | VIAVI N12U-LC chassis and controller with 220VAC power supplies. |
| SPT-N4U-110 | VIAVI N4U chassis and controller with 110VAC power supplies. |
| SPT-N4U-220 | VIAVI N4U chassis and controller with 220VAC power supplies. |
| Software Upgrades | |
| HWO-PX3-QSFP-DD-2-400G-XS | 400G XStream Enhanced Scale Software. |
| HWO-PX3-QSFP-DD-2-100G-XS | 4×100G XStream Enhanced Scale Software. |
| SWO-PX3-QSFP-DD-2-MACSEC | MACSEC Software on PX3-QSFP-DD-2 Test Module. |
Требования
•Совместимое шасси и контроллер VIAVI из таблицы выше.
•Windows-based workstation с Ethernet NIC 10/100/1000 Mbps; для GUI требуются мышь и цветной монитор.
•Linux- или Windows-based workstation для scripting.
•Mac-, Linux- или Windows-based workstation для REST API.
* High-density 100G QSFP28 также требует chassis license BPK-1378 QSFP-DD to 4×QSFP28.
** UPG-NRZ-PX3-400G-T2 требует аппаратного обеспечения с поддержкой 8×50G AN/LT. Если hardware уже поддерживает 8×50G AN/LT, достаточно UPG-NRZ-PX3-400G-T2. Если нет, требуется UPG-8x50G-ANLT-T2 и возврат модуля на завод для модернизации.
VIAVI pX3 400G 8-port Appliance
Высокоплотная 1U тестовая платформа QSFP-DD 400/200/100/50/40/25/10G
Рисунок 1. VIAVI pX3 400G 8-port Appliance
Потребность сетей в пропускной способности продолжает быстро расти. Производители сетевого оборудования разрабатывают гибкие многоскоростные продукты для нового поколения HSE-устройств, а операторы и гипермасштабные центры обработки данных развёртывают многоскоростную сетевую инфраструктуру.
VIAVI pX3 400G Appliance разработана для высокоплотного тестирования QSFP-DD. Платформа выполнена в 1U rack-mountable корпусе и может конфигурироваться на каждом порту для PAM4 400/200/100/50G и NRZ 100/50/40/25/10G.
Appliance поддерживает Auto-Negotiation и Link Training для всех скоростей, включая 8×50G AN/LT. Для существующих систем предусмотрены программы модернизации для добавления Auto-Negotiation, Link Training и NRZ.
Также доступен высокоплотный режим 100G: один QSFP-DD порт может быть разбит на 4×QSFP28, что позволяет получить до 32×100G портов в одном 1U appliance.
Области применения
•Cloud Computing / Streaming Services: проверка QoS плоскости данных на тысячах потоков на линейной скорости и тестирование сложных routing-, data-center- и access-протоколов на коммутаторах и маршрутизаторах.
•Data Center ToR / EoR Switches and Fabrics: проверка forwarding performance, latency, MAC capacity и функциональных возможностей высокомасштабных многотерабитных cloud data-center fabric. Платформа поддерживает синхронизацию до 255 систем без внешних timing devices и специализированной кабельной инфраструктуры.
•Terabit Routers: тестирование core routers нового поколения с высокомасштабными многопротокольными топологиями.
Преимущества
•Высокоплотная QSFP-DD тестовая платформа.
•PAM4 и NRZ в одной платформе.
•Большая тестовая ёмкость для широкого набора сервисов.
•Лицензионный апгрейд с 4 до 8 портов.
Ключевые особенности
•8×400G портов в 1U appliance.
•PAM4 на каждый порт: 1×400G, 2×200G, 4×100G, 8×50G.
•NRZ на каждый порт: 1×200G, 2×100G, 4×50G, 2×40G, 4×25G, 4×10G. Для NRZ могут потребоваться дополнительные лицензии.
•Опциональные 4-портовые версии.
•Доступны апгрейды отдельных портов.
•Высокоплотная опция 32×QSFP28 требует внешнего аксессуара и лицензии.
•Ethernet FEC, Auto-Negotiation и Link Training для всех поддерживаемых скоростей и full breakout, включая 8×50G AN/LT.
•MACsec поддерживается на всех скоростях портов.
•Протокольное тестирование L2/L3 для routing, switching и data-center сценариев.
Productivity
•Специализированное аппаратное обеспечение обеспечивает повторяемое выполнение тестов и точную статистику.
•Пользовательские Health Indicator views обеспечивают мониторинг состояния в реальном времени и локализацию ошибок даже в сложных конфигурациях.
•Настраиваемые Time Series charts с наложением Events позволяют коррелировать метрики реального времени и события системы.
•Высокопроизводительная база данных под современным web UI обрабатывает миллиарды результатов в реальном времени, помогает выявлять проблемы и формирует настраиваемые отчёты.
•Interesting Streams использует анализ результатов в реальном времени для динамической фильтрации больших массивов данных и отображения наиболее значимых потоков.
•Command Sequencer (Visual Programming) и GUI to Script позволяют создавать сложные автоматизированные тесты без обязательного опыта программирования, объединять множество тестов в один regression run и экспортировать сценарии для headless-выполнения из командной строки.
•Расширенная гибкая отчётность со статистикой критических переменных в реальном времени для всех протоколов.
Enhanced Performance Mode with VIAVI XStream
Режим XStream повышает масштаб генерации трафика и протокольной эмуляции для дальнейшего роста требований к routing- и switching-тестированию и расширяет возможности платформы pX3 400G Appliance.
Варианты комплектации
| Part Number | Speed |
|---|---|
| PX3-QSFP-DD-8-825A | PAM4 — 400/200/100/50G; NRZ — 100/50/40/25/10G. |
| PX3-QSFP-DD-8-750A | 400/200/100/50G. |
| PX3-QSFP-DD-8-700A | 400/200/100G. |
| PX3-QSFP-DD-8-550A | 400/100/50G. |
| PX3-QSFP-DD-8-400A | Только 400G. |
| PX3-QSFP-DD-8-350A | 200/100/50G. |
| PX3-QSFP-DD-4-825A | PAM4 — 400/200/100/50G; NRZ — 100/50/40/25/10G. |
| PX3-QSFP-DD-4-750A | 400/200/100/50G. |
| PX3-QSFP-DD-4-400A | Только 400G. |
Общие технические характеристики
| MSA Interface | QSFP-DD. |
| Operational Modes | PAM4 — 400/200/100/50G. NRZ — 100/50/40/25/10G. |
| Port CPU | Stackable multi-core CPU. |
| User Reservation | На уровне отдельного порта. |
| Test Port Speed Configuration | 8 групп скоростей тестовых портов на rack mount unit. |
| Источник времени | Осциллятор класса Stratum-3. |
| Transmit line clock | Номинальная Ethernet-частота с точностью ± |
| Frame timestamp resolution | 2,5 нс. |
| Внешние источники времени | GPS, CDMA, IEEE 1588v2, NTP, TIA/EIA-95B. |
| Appliance Time Synchronization | Самокалибрующаяся timing chain VIAVI через выделенный control port; точность ±20 нс. Поддерживается daisy chain до 255 appliances, а также синхронизация через GPS/CDMA, IEEE 1588/NTP и TIA/EIA-95B. |
| Рабочая температура | 5–30°C. |
| Относительная влажность | 20–80%. |
| Максимальная потребляемая мощность | 1600 W на rack mount. |
| Размеры | 92,62 см Д × 43,4 см Ш × 4,28 см В (1U). |
VIAVI TestCenter Layer 2–3 Generator and Analyzer
| Streams / Stats | На 400/200/100/50/40/25/10G: Tx=32K, Rx=32K. |
| Stream fields | Могут варьироваться для создания миллиардов flows. |
| Stats/Stream | Tx Count, Rx Count, Tx Rate (fps/bps), Rx Rate (fps/bps), Rx Sig Count, Avg/Min/Max Latency. |
| Number of Paths / Raw Streamblocks | 1023; 255 при использовании list modifiers. |
| Frame Transmit Modes | Port-based, Stream-based, Burst, Timed, Step Transmission, Manual Scheduler Mode, Random Frame Size with Unique Seed. |
| Min/Max Frame Size с CRC | 60–16 004 байт. |
| Min/Max Tx Rates | От 1 пакета за 3,43 секунды до 101% линейной скорости. |
| Real-Time Tx Stream Adjustments | Изменение rate и frame length без остановки generator/analyzer. |
| Per-stream statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts and rates; out-of-sequence errors; FCS errors/rate; Min/Max/Average Latency для 4K streams; Real-Time Dropped Frame count; Adv Seq Stats. |
| Flow Control | Priority Flow Control. |
| Per-port statistics | Tx/Rx frame counts and rates; Tx/Rx Layer 1 byte counts/rates; out-of-sequence errors; PRBS errors; FCS errors/rate. |
| Transmit Timestamp Resolution | 2,5 нс с intra-chassis и inter-chassis synchronization. |
| Layer 2 Encapsulations | Ethernet II, 802.1Q, 802.1ad, FCoE. |
| Layer 3/4 Encapsulations | IPv4, IPv6, TCP, UDP. |
| Supported Tx Signature | Совместимость с аппаратными платформами VIAVI; содержит sequence number и высокоточный timestamp. |
Захват трафика
| Capture Buffer Size | 8 MB на порт. |
| Capture filtering | Фильтрация по protocol fields или byte offset/range; slices или full frames; signature или all frames; совместный TX/RX control plane с data plane; real-time mode для control-plane traffic; wrap или stop при заполнении. |
| User-defined patterns | Логическое объединение 8 фильтров общим размером до 32 байт. Patterns могут применяться к start, filter или stop capture. |
| Предопределённые события | FCS, PRBS, IPv4 checksum, TCP/UDP/IGMP checksum, sequence errors, undersize, oversize, jumbo, user-defined frame length, IPv4/IPv6/TCP/UDP/IGMP packets, test signature present, test stream ID match. |
| Режим обработки события | Ignore, include или exclude независимо для каждого события. |
| Дополнительные функции | UDC (user-defined counters), Capture byte offset mode, Capture pattern matching. |
| Latency Modes | LIFO, LILO, FIFO, FILO. |
| RIT Entries per Port | 1M записей по 4 байта для dynamic label или random IP/MAC assignments. |
| RIT / List VFD Entries per Stream | 8 RIT insertions и 6 VFD insertions на поток. |
Layer 1, media и FEC
| QSFP Interconnects | CR, SR, LR, FR, DR, PSM4, ZR и ZR+ на скоростях 400/200/100/50/40/25/10G. |
| Примечание по мощности трансиверов | Для трансиверов с потреблением более 20 W исходный datasheet рекомендует предварительно консультироваться с производителем. |
| 400G media | 400GBASE-SR8, 400GBASE-DR4, 400GBASE-FR4/FR8, 400GBASE-LR4/LR8, 400GBASE-ZR, ZR+ и дополнительные MSA PMDs. |
| 200G media | 200GBASE-SR4, 200GBASE-PSM4, 200GBASE-LR/FR4 и дополнительные MSA PMDs. |
| 100G PAM4 media | 100GBASE-SR2, 100GBASE-LR2, 100GBASE-DR2 и дополнительные MSA PMDs. |
| PAM4 FEC | RS-544 (KP4) FEC для всех скоростей. |
| Breakout | Direct Access Copper breakouts — формулировка сохранена по исходному datasheet. |
| NRZ support | Зависит от speed mode и лицензии. |
| 100G NRZ | 100GBASE-SR4, 100GBASE-CR4, 100GBASE-LR4 и дополнительные MSA PMDs. |
| 50G NRZ | 25/50G Consortium 50GBASE-CR2. |
| 40G NRZ | 40GBASE-SR4, 40GBASE-CR4, 40GBASE-LR4. |
| 25G NRZ | 802.3by 25GBASE-CR, 25GBASE-CRS, 25GBASE-SR. |
| 10G NRZ | 10GBASE-SR, 10G Copper DAC. |
| QSFP28 to SFP28 | Поддерживаются breakout cable options. |
| NRZ FEC | Clause 74 BASE-R FEC, Clause 91 RS-FEC и Clause 108 RS-FEC. |
| 50G FEC | 25/50G Consortium 50GBASE-R FEC CL74 и 50GBASE RS-FEC CL91. |
| 25G FEC | IEEE 25GBASE CR CL74/CL108, CR-S CL74, SR FEC CL108; 25/50G Consortium 25GBASE-R FEC CL74 и 25GBASE RS-FEC CL91. |
| AN/LT | Direct Attach Copper; AN/LT поддерживается на всех скоростях, включая 8×50G mode. |
| Layer-1 Debug Tools | CR Tx Emphasis, Rx Eye View, FEC Counters, PRBS Gen/Check, Front-end L1 Summary Status, Xcvr MDIO access, PCS monitoring, PCS skew, FEC error injection, PCS random error injection. |
Информация для заказа
| Part Number | Description |
|---|---|
| Base Package Bundle | |
| PX3-QSFP-DD-8-825A | VIAVI PX3 400/200/100/50/40/25/10G QSFP-DD 8-Port. |
| PX3-QSFP-DD-8-750A | VIAVI PX3 400/200/100/50G QSFP-DD 8-Port. |
| PX3-QSFP-DD-8-700A | VIAVI PX3 400/200/100G QSFP-DD 8-Port. |
| PX3-QSFP-DD-8-550A | VIAVI PX3 400/100/50G QSFP-DD 8-Port. |
| PX3-QSFP-DD-8-400A | VIAVI PX3 400G Only QSFP-DD 8-Port. |
| PX3-QSFP-DD-8-350A | VIAVI PX3 200/100/50G QSFP-DD 8-Port. |
| PX3-QSFP-DD-4-825A | VIAVI PX3 400/200/100/50/40/25/10G QSFP-DD 4-Port. |
| PX3-QSFP-DD-4-750A | VIAVI PX3 400/200/100/50G QSFP-DD 4-Port. |
| PX3-QSFP-DD-4-400A | VIAVI PX3 400G Only QSFP-DD 4-Port. |
| Hardware Upgrades | |
| HWO-PX3-QSFP-DD-8-400G | PAM4 400G Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-200G | PAM4 200G Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-100G | PAM4 100G Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-50G | PAM4 50G Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-PORT | VIAVI PX3 QSFP-DD-8 Single Port Upgrade. |
| HWO-PX3-QSFP-DD-8-NRZ200G | 200G NRZ Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-NRZ100G | 100G NRZ Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-NRZ50G | 50G NRZ Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-NRZ40G | 40G NRZ Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-NRZ25G | 25G NRZ Hardware Speed Option for PX3-QSFP-DD-8. |
| HWO-PX3-QSFP-DD-8-NRZ10G | 10G NRZ Hardware Speed Option for PX3-QSFP-DD-8. |
| UPG-NRZ-PX3-QSFP-DD-8* | Factory Upgrade NRZ VIAVI QSFP-DD-8-Port. |
| HWO-PX3-QSFP-DD-8-4QSFP28** | Hardware Option for PX3-QSFP-DD-8: 400G PAM4 to 4×100G QSFP28 NRZ. |
| ACC-1067A | Active Copper Breakout PAM4 QSFP-DD to 4×QSFP28 NRZ, 3 m. |
| Software Upgrades | |
| HWO-PX3-QSFP-DD-8-400G-XS | 400G XStream Enhanced Scale Software. |
| HWO-PX3-QSFP-DD-8-100G-XS | 4×100G XStream Enhanced Scale Software. |
| SWO-PX3-QSFP-DD-8-MACSEC | MACSEC Software on PX3-QSFP-DD-8 Appliance. |
Требования
•Windows-based workstation с Ethernet NIC 10/100/1000 Mbps; для GUI требуются мышь и цветной монитор.
•Linux- или Windows-based workstation для scripting.
•Mac-, Linux- или Windows-based workstation для REST API.
* Эта feature license требует hardware с поддержкой 8×50G AN/LT. Если hardware уже поддерживает 8×50G AN/LT, для заказа требуются только соответствующие HWO-NRZ speed options 100/50/40/25/10G. Если hardware не поддерживает 8×50G AN/LT, требуется UPG-8x50G-ANLT-8 и возврат appliance на завод для модернизации.
** High-density 100G QSFP28 32×100G license требует аксессуар ACC-1067A.
Характеристики VIAVI (Spirent) TestCenter 400G dX3/pX3 - 2/4/8 ports - семейство тестовых систем и модулей Ethernet до
Документация VIAVI (Spirent) TestCenter 400G dX3/pX3 - 2/4/8 ports - семейство тестовых систем и модулей Ethernet до
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
Рекомендуем посмотреть
Модели
Модели
