VIAVI ONE LabPro ONE-800 2/4/8-port QSFP-DD800/OSFP Multiport Ethernet Testing

ONE-800 2/4/8-портовое QSFP-DD800/OSFP Ethernet-тестирование

Многопортовая, многоскоростная система тестирования производительности Ethernet-сетей до 800GE, интегрирующая глубокий физический уровень, FEC и MAC/IP.

Ключевые характеристики

• Модуль ONE-800: 2/4/8 × QSFP-DD/OSFP

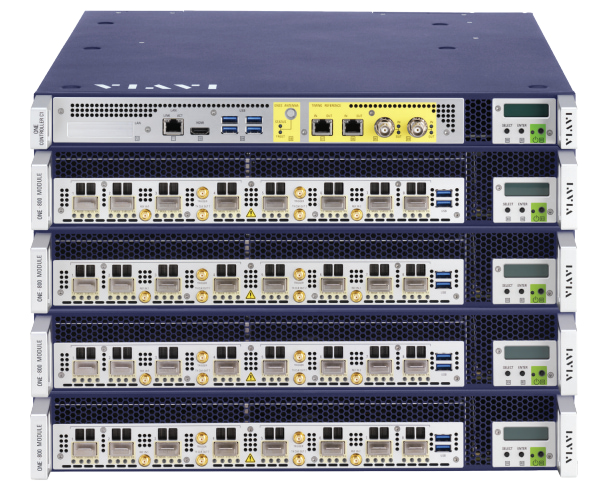

• ONE Controller C1 в 1U – масштабируется до 128 × 800GE портов

• Интеграция модулей ONE-1600, ONE-800 и HSE-800 на одном контроллере

• Ethernet Multiflow с тысячами трассируемых потоков, включая breakout с разными пользователями

• Физический уровень, нагрузка логики FEC, анализ MAC/IP

• Поддержка DAC с link training, ACC, AEC и AOC

• Тестирование задержек с точностью до наносекунд

• Веб-интерфейс на основе сценариев тестирования

• Динамическое лицензирование на базе контроллера

Области применения и сценарии использования

• Генерация и анализ трафика

• Тестирование плоскости данных и плоскости управления

• RFC-бенчмаркинг с использованием инструмента Reporter

• Обеспечение качества (QA)

• Измерения прерываний обслуживания (Service Disruption)

• Квалификация и тестирование трансиверов, включая ZR

• Системная верификация (SVT)

• Производственные испытания

Модуль ONE-800, часть платформы VIAVI ONE LabPro™, упрощает и ускоряет высокоскоростные Ethernet-тесты в лабораториях и на стендах для живых испытаний.

Он предназначен для производителей сетевого оборудования, разработчиков ИС, поставщиков высокоскоростных модулей, облачных провайдеров и операторов, работающих над проектами Ethernet до 800GE.

ONE-800 — это многопортовая система тестирования производительности Ethernet для НИОКР, системной верификации и производства, обеспечивающая нагрузочные тесты трафиком на высоких скоростях, измерения задержек системы и тестирование производительности коммутаторных фабрик.

Платформа ONE LabPro ONE-800 ускоряет проекты разработки, предоставляя информацию о нижних уровнях, включая PHY, PCS, MAC и стабильность FEC. ONE-800 обеспечивает низкий уровень шумов и глубокую функциональность физического уровня. Поддерживает большое количество Traffic Flow Groups и потоков для анализа. Оснащён высокой вычислительной мощностью CPU и памятью для тестирования протоколов управляющей плоскости.

Эта система уникальна сочетанием возможностей физического уровня и Ethernet-многопоточного тестирования: генерация ошибок и аварий, нагрузка логики FEC и проверка стабильности энергопитания в одном тестовом решении.

• Обеспечивает совместимость экосистемы

• Обеспечивает надёжную производительность

• Ускоряет проверку продукции

Аппаратная конфигурация

Модуль VIAVI ONE-800 предоставляет до 8 × QSFP-DD800 или OSFP для тестирования, охватывая нативные и breakout-линии на разных скоростях, включая PAM4 от 100GE до 800GE.

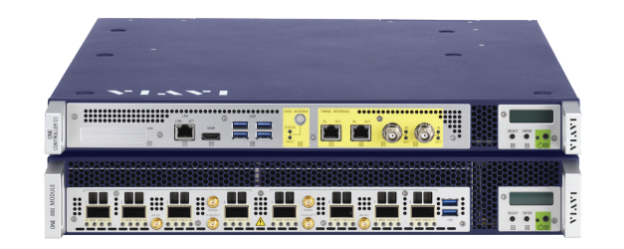

Модуль подключается и управляется через ONE Controller C1. Контроллер обеспечивает общее опорное время для высокоточных измерений задержки.

Масштабируемое решение – аппаратное обеспечение и лицензирование

Каждый ONE Controller C1 может координировать до 16 × ONE-800. Лицензирование на базе ONE Controller C1 позволяет динамически распределять функции приложений на любой подключённый модуль и порт.

Включает программный инструмент Results Reporter для отчётности, обработки и масштабирования. Применяется в контексте RFC-бенчмаркинга (с расширением функциональности в будущих версиях).

Аппаратные характеристики (ONE-800 и ONE Controller C1)

• Модуль ONE-800: слоты QSFP-DD или OSFP

• Поддержка классов мощности: 1–7, класс 8 до 40 Вт

• Линейные скорости портов:

• 800GE – PAM4 – 800GAUI-8 – QSFP-DD800 или OSFP

• 400GE – PAM4 – 400GAUI-8 – QSFP-DD или OSFP

• 2 × 400GE – PAM4 – 400GAUI-4 – QSFP-DD800 или OSFP

• 4 × 200GE – PAM4 – 200GAUI-2 – QSFP-DD800 или OSFP

• 2 × 200GE – PAM4 – 200GAUI-4 – QSFP-DD или OSFP

• 8 × 100GE – PAM4 – 100GAUI-1 – QSFP-DD800 или OSFP

• 4 × 100GE – PAM4 – 100GAUI-2 – QSFP-DD или OSFP

Габариты и масса

• ONE Controller C1: 565 × 440 × 44 мм (1RU), вес 10 кг

• ONE-800 Module – 2 порта: 600 × 440 × 66 мм (1.5RU), вес 19 кг

• ONE-800 Module – 4/8 портов: 600 × 440 × 87.9 мм (2RU), вес 19 кг

Питание

• 1800 Вт при конфигурации 8 портов с некохерентными оптическими модулями

• 100–240 В AC, 50/60 Гц

• Две встроенные БП и два кабеля питания (в комплекте под страну заказчика)

Условия эксплуатации

• Температура: работа 5°C–35°C, хранение –20°C–65°C

• Влажность: работа 5–85% (≤25 г/м³), хранение 5–95% (≤29 г/м³)

Соответствие стандартам

RE-Directive 2014/53/EU и IEC/UL/CSA/EN 61010-1, IEC 60825-1, ETSI EN 303 446-1, DIN EN IEC 61326-1 и др.

Функции контроллера

• Динамическое лицензирование: с детализацией до порта, управляется ONE Controller C1. Лицензии автоматически назначаются портам и модулям.

• Многопользовательская среда: breakout-порты могут обслуживать нескольких пользователей.

• Интерфейс пользователя: веб-браузер с графическим интерфейсом на основе сценариев тестирования, Advanced StackBuilder.

• Автоматизация тестов: нативный Python (JSON и REST API). Поддержка HLTAPI, NGPF, Robot Keywords, CAFY.

• Синхронизация: до 16 × ONE-800, управляемых ONE Controller C1.

• Тактирование: от контроллера, RX или тактовая ссылка PHY (625 МГц, 156.25 МГц, делители).

• Выходные тактовые частоты: 156.25 МГц, 625 МГц, 2.048 МГц, 10.000 МГц.

• Отчётность по использованию ресурсов: для портов и сценариев.

Программные характеристики (ONE-800 и ONE Controller C1)

Физический уровень

• Поддержка DAC (автосогласование, Link Training)

• Поддержка AEC, ACC, AOC

• Управление транспондером: CMIS 5.2 (авто/ручной/без управления, мониторинг мощности, температуры, кода приложения)

• Настройки TX/RX: преэмфазис, инверсии, mute, серое кодирование, предкодер 1/(1+D)

• Поддержка смещений частоты RX ±200 ppm (планируется расширение до 500 ppm)

• Статусы PHY, ошибки и аварии (LOS, частота вне диапазона, Link State и др.)

• Loopback: внутренний

• Валидация FEC: на всех скоростях, поддержка сложных паттернов ошибок

• Поддержка PRBS (PRBS13Q, PRBS31Q, прямые/инверсные)

Генерация и анализ трафика

• Поддержка Device Clusters (множественные устройства с MAC/VLAN/MPLS/IP-адресами)

• Traffic Flow Groups: до 128, трассировка до 8192 потоков на сценарий

• Stream Controls: управление нагрузкой, interpacket gap, IMIX и др.

• QoS: задержка <6 нс, точность <1.5 нс

• Jitter, inter-arrival time, отчётность по QoS/потерям

• Поддержка RFC2544, RFC2889, RFC3918

Приёмник

• Wire-speed QoS измерения (латентность, вариации задержек, целостность пакетов)

• PCS/FEC RX статистика, ошибки и аварии (LOAMPS, LOA, SER и др.)

• MAC/IP RX статистика (frames, errors, pause, VLAN, MPLS, IPv4 и др.)

• Flow Control (802.3x)

• Frame Capture/Trigger/Filter

Информация для заказа

Аппаратные компоненты

• ONE-MOD-800-OSFP-2P — ONE-800, OSFP, 2 порта

• ONE-MOD-800-OSFP-4P — ONE-800, OSFP, 4 порта

• ONE-MOD-800-OSFP-8P — ONE-800, OSFP, 8 портов

• ONE-MOD-800-P-OSFP-8P — ONE-800, OSFP, high-scale, 8 портов

• ONE-MOD-800-QSFP-2P — ONE-800, QSFP-DD, 2 порта

• ONE-MOD-800-QSFP-4P — ONE-800, QSFP-DD, 4 порта

• ONE-MOD-800-P-QSFP-8P — ONE-800, QSFP-DD, 8 портов

• ONE-CTLRC1 — ONE Controller C1

Опции

• ONE-ACC-RACKM-1D5U — Rackmount Kit 19/21″ для модуля 1.5U

• ONE-ACC-RACKM-1U — Rackmount Kit для контроллера 1U

• ONE-ACC-CLAMP — Крепёж 2.5U для сборки контроллера и модуля

• ONE-ACC-CLAMPSHIM — Прокладка для CLAMP (ONE-800 + Controller)

Программное обеспечение

• ONE-SW-UNF-8X100G — Unframed BERT до 8 × 100G

• ONE-SW-LR-800GE — поддержка 800GE (100G SERDES)

• ONE-SW-LR-400GE — поддержка 400GE (50G SERDES)

• ONE-SW-LR-2X400GE — поддержка 2 × 400GE breakouts

• ONE-SW-LR-4X200GE — поддержка Nx200GE breakouts

• ONE-SW-LR-8X100GE — поддержка Nx100GE breakouts

• ONE-SW-BW-800G — лицензия пропускной способности 800G

• ONE-SW-APP-FECVAL-800 — FEC Validation до 800GE

• ONE-SW-APP-DNSKW-08 — Dynamic Skew Injection
