Teledyne LeCroy Xena Z1608 Edun — генератор и анализато
Z1608 Edun
Терабитный генератор и анализатор Ethernet-трафика 1,6T с 112G и 224G PAM4 SerDes
Z1608 Edun — один из первых генераторов Ethernet-трафика, способных тестировать как 112G, так и 224G PAM4 SerDes. Устройство оснащается высокоскоростным интерфейсом OSFP-1600 IHS или RHS и может использоваться с оптическими, активными и пассивными кабелями.

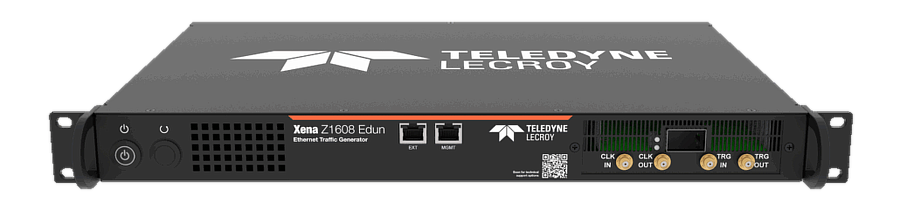

Z1608 Edun выполнен в виде решения высотой 1U. Несколько шасси могут объединяться в цепочку для многопортовых конфигураций, обеспечивая согласованное управление PPM и измерение задержки между несколькими шасси. Стек шасси управляется средствами XM3 и XOA.
Решение предназначено для тестирования микросхем следующего поколения, Ethernet-коммутаторов, маршрутизаторов, NIC, трансиверов и кабелей и предоставляет средства для оптимизации целостности сигнала и показателей Bit Error Rate (BER).
Z1608 Edun предоставляет тот же пользовательский интерфейс и набор базовых функций, что и другие решения Xena, включая Z800 Freya, и поддерживает расширенное тестирование Layer 1 и Layer 2. Функции физического уровня включают тестирование PCS и PMA, динамический sweep тактовой частоты трансивера, управление lane skew, генерацию PRBS-шаблонов и соответствующую статистику.
Генератор и анализатор Z1608 Edun может тестировать пять скоростей Ethernet: 1,6T, 800GE, 400GE, 200GE и 100GE с использованием 224G или 112G SerDes.
Функция Advanced Signal Integrity View (SIV) предоставляет визуальную информацию о качестве сигнала. Функции Layer 1 могут использоваться совместно с расширенным генератором трафика с поддержкой нескольких потоков, статистикой задержки и джиттера, модификаторами, пользовательскими полями данных и другими функциями.
Ключевые особенности: Teledyne LeCroy Xena Z1608 Edun — генератор и анализатор Ethernet-трафика до 1.6TE
Программное обеспечение
Управление Z1608 Edun выполняется через XenaManager3 — многопользовательское программное обеспечение для генерации и анализа трафика на модулях Teledyne LeCroy Xena. XenaManager3 предназначен для проведения performance-, QA-, functional- и benchmark-тестирования.
Также в комплект входит Xena OpenAutomation (XOA) — фреймворк автоматизации и написания скриптов с открытым исходным кодом. Он позволяет автоматизировать доступные системные команды и создавать специализированные тесты, скрипты и стандартизованные методики тестирования.
Отдельные приложения предназначены для тестирования по RFC2544, RFC2889, RFC3918 и Y.1564.
Интерфейсы и стандарты
| Количество разъёмов | 1 × OSFP-1600. |
| 224G SerDes |
1 × 1.6TE — PAM4 — IEEE 802.3dj. 2 × 800GE — PAM4 — IEEE 802.3dj. 4 × 400GE — PAM4 — IEEE 802.3dj. 8 × 200GE — PAM4 — IEEE 802.3dj. |
| 112G SerDes |
1 × 800GE — PAM4 — 802.3df (D2.0) / ETC. 2 × 400GE — PAM4 — 802.3ck. 4 × 200GE — PAM4 — 802.3dj / 802.3ck. 8 × 100GE — PAM4 — 802.3ck. |
| Допустимая мощность в разъёме | 42 W. |
| Скорость доступа I2C RX/TX к трансиверу | Максимум 1 MHz; фактическая скорость зависит от модуля трансивера. |
| Clock Input/Output | Вход и выход тактовых сигналов 2.048MHz, 10.000MHz, 156.25MHz и 625MHz на внешнее оборудование через разъёмы SMA; в том числе для измерений джиттера осциллографом. |
| Trigger and Sync | Входы и выходы для триггеров и синхронизации двух и более Z1608 Edun — до 4 устройств — через разъёмы SMA. |
ETC = Ethernet Technology Consortium.
Функции Layer 1
| Генерация шаблонов | PRBS-7Q, PRBS-9Q, PRBS-10Q, PRBS-11Q, PRBS-13Q, PRBS-15Q, PRBS-20Q, PRBS-23Q, PRBS-31Q, PRBS-49Q, PRBS-58Q, SSPRQ. Статистика: Lock status, PRBS errors, PRBS error rate. |
| Physical Coding Sublayer | Конфигурация отображения виртуальных линий PCS на SerDes. |
| Forward Error Correction (FEC) | RS-FEC KP (544, 514, t=15), IEEE 802.3 Clause 76. |
| Внесение ошибок FEC |
RS-FEC KP (544, 514, t=15), IEEE 802.3 Clause 76. Конфигурация: Consecutive, Errored Codewords, Total Codewords Per Cycle, Errored Symbols Per Codeword. Режимы bit error mask: Static, Rotate, Increment. Предопределённые профили: Max. Consecutive Uncorrectable w/o Link Loss, Min. Consecutive Uncorrectable with Link Loss. Режимы цикла: Single, Continuous, Repeat. Статистика внесения: Injected FEC Errors; Total Codewords, Total Uncorrectable Codewords, Total Correctable Codewords, Total Error-Free Codewords, Codeword Error Ratio, Total Symbol Errors. |
| Physical Medium Attachment Layer | SM-PMA Symbol multiplexing — Clause 176. BM-PMA Bit multiplexing — Clause 120. |
| Reconciliation Sublayer — Local/Remote Fault |
Normal — работа согласно стандарту 802.3. Force Local — порт непрерывно передаёт «Local Fault indication». Force Remote — порт непрерывно передаёт «Remote Fault indication». Disabled — порт не реагирует на Local/Remote Fault независимо от сигнала на RX. Текущий и зафиксированный статус Local и Remote Fault. Счётчики Local и Remote Fault. |
| PMA Error Injection | Повторяемые периоды внесения ошибок на уровне PMA с точностью до миллисекунд. |
| Link Flap | Однократное или повторяемое отключение линка с точностью до миллисекунд. |
| Equalization Controls | Tx Equalization Control. |
| Signal Integrity Analysis | Advanced Signal Integrity View для анализа качества PAM4-модулированного сигнала. |
| PPM Sweep | Настраиваемый линейный или пошаговый sweep ±100 ppm. |
Механизм передачи
| Генерация трафика | Многопоточная генерация трафика на линейной скорости. До 256 аппаратных потоков на порт; 64 потока в режимах 224G. Каждый поток может генерировать миллионы потоков трафика с использованием модификаторов полей. |
| Регулировка тактовой частоты передачи | От -100 до 100 ppm с шагом 1 ppm; общая для всех портов. |
| Характеристики генератора | Начальная точность: ±1 ppm. Дрейф частоты за 1 год: ±2 ppm суммарно; за 20 лет: ±3 ppm суммарно. Температурная стабильность: ±0,5 ppm. |
| Управление передачей | Регулировка эффективной линейной скорости принудительными idle gaps, эквивалентными -1000 ppm, с шагом 10 ppm. Настраиваемый Inter-Frame Gap (IFG) от 16 до 63 байт; по умолчанию 20B (12B IFG + 8B preamble). Включение/отключение оптического лазера или медного линка. |
| Loopback Modes |
L1 RX-to-TX — любой принятый пакет возвращается через TX. TX(on)-to-RX — пакет выходит через TX и одновременно внутренне направляется на RX. TX(off)-to-TX — пакет направляется непосредственно на RX без необходимости синхронизации линка. Port-to-Port — любой принятый пакет передаётся через соседний порт. |
| Режимы планирования передачи |
Normal — стандартный режим чередования потоков с точными скоростями и небольшим изменением межкадрового интервала. Uniform — 100% равномерный межкадровый интервал с небольшим отклонением от настроенной скорости. Sequential — непрерывное последовательное планирование потоков с настраиваемым количеством пакетов на поток. Burst — пакеты потока объединяются во всплески; задаётся время между началами burst groups. |
| Профиль потока | Длина пакета: Fixed, Incrementing, Random, Butterfly; минимум 56 байт, максимум 16K байт. Полезная нагрузка: Incrementing 8-bit или пользовательский шаблон до 18B с повторением. Burst Traffic с настраиваемыми Burst Size и Burst Density. Flow Control: PFC для VLAN-tagged и untagged трафика. |
| Типы заголовков потоков | Ethernet, VLAN, ARP, IPv4, IPv6, UDP, TCP, LLC, SNAP, GTP, ICMP, RTP, RTCP, STP, SCTP, MacCtrl, MPLS, PBB, FCoE, FC, IGMPv2, GRE, GTP, VxLAN, NVGRE, DHCPv4, Geneve, eCPRI, RoE, PWE, PFC, Custom. |
| Модификаторы потоков | Максимум 8 × 24-bit модификаторов на поток; 2 в режимах 224G. Максимум 4 × 32-bit модификаторов на поток; 1 в режимах 224G. 24-bit/32-bit модификаторы полей заголовка с incremental, decremental или random mode. Для каждого модификатора настраиваются bit-mask, repetition, min, max и step. |
Механизм передачи — дополнительные функции
| Внесение ошибок Layer 2 | Undersize — минимум 56 байт; oversize — максимум 12288 байт. FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. |
| Multicast | Поддержка IPv4. До 8 адресов multicast-групп. IGMPv2: Join с настраиваемым интервалом повтора, Leave All-Devices, Leave, General Query, Group Query. IGMPv3: Exclude с настраиваемым интервалом повтора, Include, Change-to-Exclude, Change-to-Include, поддержка Multi-group record. |
| ARP/NDP/Ping | Автоматическое разрешение адресов. Автоматический ответ на запрос для каждого порта и потока. |
| LLDP | Настраиваемый режим работы LLDP, таймеры и TLV. Поддержка обязательных и опциональных типов TLV. Отображение принятой LLDP-информации. |
| Статистика передачи | Для каждого потока: bits/s, bytes/s, packets/s, packets, bytes. Для каждого порта: ARP, NDP, Ping, requests and replies. Для каждого порта — внесённые ошибки: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. Две гистограммы реального времени на порт: TX Packet Length, IFG или распределение задержки для всего трафика, определённого потока или фильтра. |
| Режимы планирования пакетов | Normal, Strict Uniform, Sequential packet scheduling и Burst. |
Механизм приёма
| Возможности приёма трафика | 2016 отслеживаемых Rx-потоков на порт на линейной скорости; 64 RX-потока в режимах 224G. |
| Статистика приёма | Для каждого потока: bits/s, bytes/s, packets/s, packets, bytes. Packet Loss, Misordered, Payload Errors. Задержка и джиттер — minimum, maximum и average. Для каждого порта: ARP, NDP, Ping, requests and replies. Внесённые ошибки: FCS Error, Sequence Error, Misordering Error, Payload Integrity Error, Test Payload Error. Две гистограммы реального времени на порт: RX Packet Length, IFG или распределение задержки. Статистика фильтра: bits/s, bytes/s, packets/s, packets, bytes. |
| Измерение задержки | До 256 потоков; 64 RX-потока в режимах 224G. Точность: ±16 нс. Разрешение: 1 нс. Возможна калибровка с исключением задержки трансиверных модулей. Режимы: Last-to-last, last-to-first, first-to-last, first-to-first. |
| Измерение джиттера | До 256 потоков; 64 потока в режимах 224G. Jitter (Packet Delay Variation) соответствует MEF10, точность 1 нс. |
| Traffic Filter | 6 × 64-bit настраиваемых match-term шаблонов с mask и offset; 2 фильтра в режимах 224G. 6 × условий сравнения длины кадра — longer, shorter; 2 фильтра в режимах 224G. 6 × настраиваемых логических фильтров; 2 фильтра в режимах 224G. |
| Статистика фильтра | Для каждого фильтра: RX Mbit/s, Packets/s, Packets, Bytes. |
| Захват | Критерии запуска: FCS errors, filter match, payload error, manual. Критерии остановки: FCS errors, filter match, payload error, manual, buffer full. Ограничение захвата на пакет: 16–16383 байт. Буфер захвата на линейной скорости на порт: 64 kB. Буфер захвата на низкой скорости 10 Mbit/s: 4096 пакетов любого размера. Автоматическое декодирование заголовка пакета. |
Общие характеристики
| Форм-фактор | 1 rack unit (RU), 1 слот модуля. 1" (В) × 19" (Ш) × 16.3" (Г) — 4.8 × 48.26 × 41.4 см. Монтаж в 19" стойку, совместимую с EIA. Охлаждение с переменной скоростью вентиляторов в зависимости от температуры системы и установленного модуля. Воздушный поток спереди назад. |
| Масса | 16.1 lbs (7.3 kg). |
| Условия эксплуатации | Рабочая температура: 10–30°C. Температура хранения: -40–70°C. Влажность: 8%–90%, без конденсации. |
| Шум | Typical: TBD dBa. |
| Питание | AC Voltage: 100–240V. Frequency: 50–60Hz. Max. Power: 600W. |
| Нормативные требования | FCC (US), CE (Europe). |
| Пользовательский интерфейс | Включение/выключение питания шасси. Management RJ45 Ethernet — 100/1000M BASE-T. Адрес интерфейса управления: IPv4 и IPv6, статический или DHCP. XenaManager (XM3), Xena OpenAutomation (XOA), XOA CLI. Xena2544, Xena2889, Xena3918, Xena1564. |
| Интерфейс управления трансивером | Z1608 Edun обеспечивает просмотр и управление полным интерфейсом управления установленного OSFP-модуля через CMIS. |
| Ресурс разъёма | Высококачественные электрические OSFP-разъёмы с поддержкой 224Gbps. Минимальное количество подключений, при котором гарантируется оптимальная целостность сигнала: 1000 циклов. |
Информация для заказа
| Продукт | Описание | Код продукта |
|---|---|---|
| Z1608 Edun OSFP-1600 IHS | OSFP-1600 IHS cage, 1.6TE, 8-speed 112 & 224G PAM4 SerDes test module — long reach. | C-Edun-1600G-4S-1P-OSFP |
| Z1608 Edun OSFP-1600 RHS | OSFP-1600 RHS cage, 1.6TE, 8-speed 112 & 224G PAM4 SerDes test module — long reach. | C-Edun-1600G-4S-1P-OSFP-RHS |
| Advanced Layer 1 Solution Track | Solution Track для расширенных функций Layer 1 на Edun-1600G-4S-1P-OSFP и Edun-1600G-4S-1P-OSFP-RHS. | ST-Edun-1600G-4S-1P-OSFP-L1 |
| AI & UE Solution Track | Solution Track для функций AI & UE на Edun-1600G-4S-1P-OSFP и Edun-1600G-4S-1P-OSFP-RHS. | ST-Edun-1600G-4S-1P-OSFP-AI |
