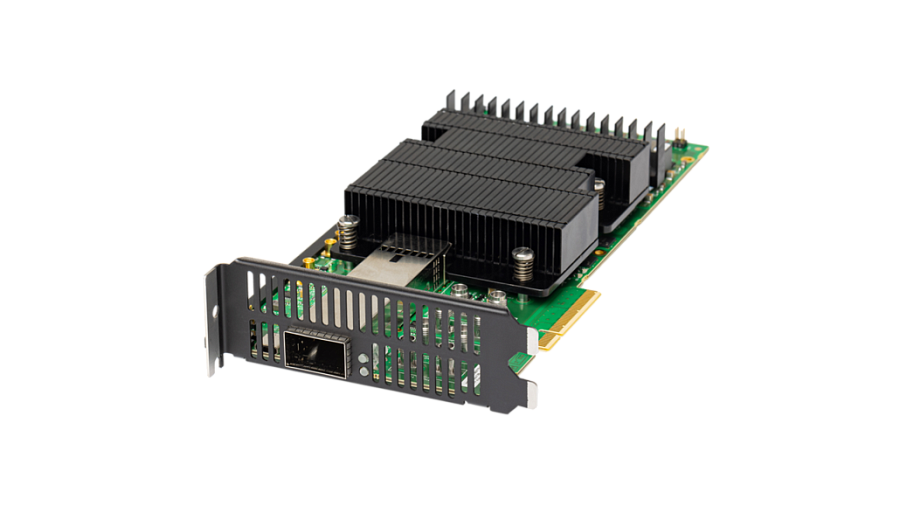

Xena Chimera 100G Network Emulator
Teledyne LeCroy Xena E100q Chimera
2-портовый многоскоростной модуль эмуляции сетевых нарушений до 100GE
E100q Chimera — аппаратный модуль сетевой эмуляции для лабораторного воспроизведения точных, повторяемых и хорошо определённых сетевых нарушений между тестируемыми устройствами. Он предназначен для benchmark-, stress/negative-, what-if- и regression-тестирования Ethernet-инфраструктуры и оборудования до 100GE, включая коммутаторы, маршрутизаторы, NIC и fronthaul/backhaul-платформы.
Модуль поддерживает пять скоростей Ethernet: 100GE, 50GE, 40GE, 25GE и 10GE. Два физических transceiver cage поддерживают QSFP28 и QSFP+ трансиверы. E100q Chimera доступен как 1-slot модуль для шасси Xena B2400, а также в отдельном компактном 1U исполнении E100qc Chimera.
E100q Chimera — модуль для Xena B2400
E100qc Chimera — компактное 1U исполнение
Ключевые особенности: Xena Chimera 100G Network Emulator
Поддерживаемые интерфейсы
| Interface category | QSFP28: 100G, 50G, 40G*, 25GE и 10G* Ethernet. QSFP+: 40G и 10G Ethernet. * Зависит от возможностей установленного трансивера. |
| Количество тестовых портов | 2×100G, 4×50G, 2×40G, 8×25G или 8×10G Ethernet; конфигурация задаётся программно. |
| Количество transceiver cages | 2 × QSFP28/QSFP+. |
| Конфигурация cages | Оба cage должны использовать одинаковую базовую конфигурацию интерфейса, например 2×50G. |
Варианты интерфейса на каждый cage
FEC и системные функции
| 100GE FEC | RS-FEC (Reed Solomon), IEEE 802.3 Clause 91. |
| 25GE FEC | RS-FEC, IEEE 802.3 Clause 108. |
| 25GE Consortium FEC | RS-FEC, 25G Ethernet Consortium. |
| Port statistics | Link state, FCS errors, frame counters и byte counters. |
| Tx disable | Включение/отключение optical laser. |
| SyncE | Tx clock может быть синхронизирован с recovered Rx clock любого входного порта; single clock domain. |
| Emulator bypass mode | Задержка менее 1 мкс в зависимости от скорости порта; в исходном datasheet рядом также приведено значение +/-35 ppm. |
PCS/PMA Layer
| Link Flap | Одиночные короткие или повторяемые link-down события с точностью до миллисекунд. |
| Error Injection, PMA Layer | Одиночные короткие или повторяемые периоды внесения ошибок на PMA layer с миллисекундной точностью. |
| Поддерживаемые размеры кадров | Ethernet packets от 56 до 12288 bytes. |
Flows
| Количество flows на порт | 8, включая default flow. |
| Flow filter | Фильтрация по любому протоколу в первых 128 bytes пакета. |
| Поддерживаемые поля | Ethernet DMAC/SMAC, любое число VLAN tags, любое число MPLS labels, IPv4/IPv6, UDP/TCP, eCPRI/RoE, custom data fields, Xena Payload ID. |
| Flow statistics | Per-flow counters для dropped, corrupted, mis-ordered и duplicated packets. |
Impairment per flow
Параметры impairment можно динамически изменять во время теста.
| Packet manipulation | Packet drop, duplication, mis-ordering, protocol corruption. |
| Protocol corruption | Ethernet Frame FCS, IP/UDP/TCP header checksum error. |
| Макс. lossless latency | 399 ms при 100GE wire-speed. |
| Шаг latency | 100 ns. |
| Точность latency | ±50 ns. |
| Макс. latency при reduced bandwidth | 19,5 s. |
| Intrinsic delay, 40G/50G/100G | 7,1 мкс. |
| Intrinsic delay, 25G | 7,3 мкс. |
| Intrinsic delay, 10G | 13,0 мкс. |
Latency / Jitter distributions
Impairment distributions
Вероятность drop, duplication и corruption настраивается до 100% с шагом 0,0001%. Для duplication, drop и corruption доступны распределения Random, Periodic, Gilbert-Elliot, Gaussian, Gamma и Uniform, а также пользовательские custom distributions.
Bandwidth Control
| Policing | Шаг 100 kbps. |
| Shaping | Шаг 100 kbps. |
Схема обработки входящего трафика и impairment per flow
Аппаратные характеристики
| Initial oscillator accuracy | 3 ppm. |
| Frequency drift | ±3 ppm за первый год; ±15 ppm за 15 лет. |
| Temperature stability | ±20 ppm; total stability ±35 ppm. |
| Потребляемая мощность | 60 W. |
| Рабочая температура | 10–30 °C. |
| Температура хранения | -40–70 °C. |
| Влажность | 8–90%, без конденсации. |
| Regulatory | FCC (US), CE (Europe). |
Один модуль — несколько вариантов: конфигурация двух QSFP28/QSFP+ transceiver cages
Информация для заказа
| Product Code | Описание |
|---|---|
| Chi-100G-5S-2P | E100q Chimera — 100GE 5-speed, 2-port impairment test module QSFP28. |
| C-Chi-100G-5S-2P | E100qc Chimera — 100GE 5-speed, 2-port impairment test module QSFP28 в компактном 1U chassis. |
Тип установленного трансивера определяет доступную скорость и число портов. Конфигурация port number / speed должна быть одинаковой для обоих transceiver cages и задаётся через XenaManager.
Характеристики Xena Chimera 100G Network Emulator
Документация Xena Chimera 100G Network Emulator
