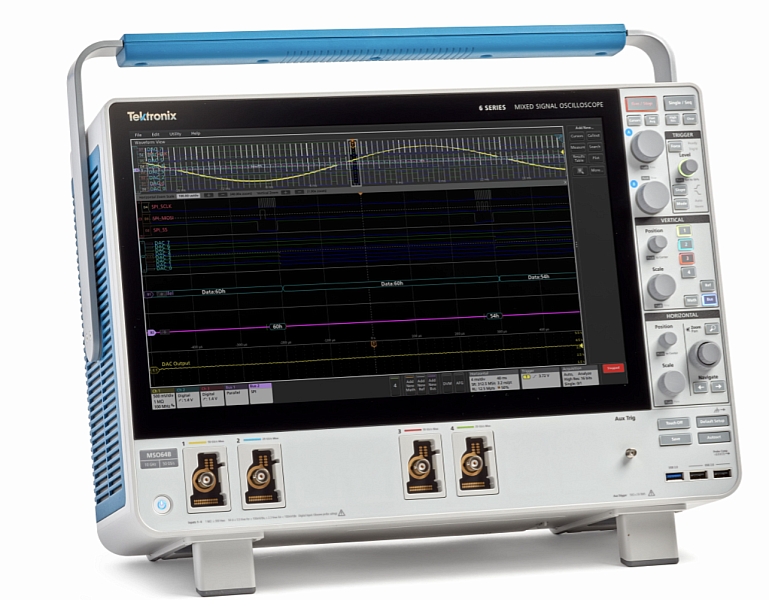

MSO66B 6-BW-4000 Tektronix Осциллограф

• Самый низкий уровень шумов на входе, получаемый за счёт новых входных специализированных ИС TEK061
• Разрешение 12 бит при полосе 5 ГГц с повышением до 16 бит при полосе 200 МГц
• Уровень шума <55 мкВ при чувствительности 1 мВ/дел и полосе 1 ГГц
• Уровень шума <1,25 мВ при чувствительности 50 мВ/дел и полосе 10 ГГц

• 6 входов FlexChannel® (6 аналоговых и до 48 цифровых опционально с пробниками TLP058)
• Каждый канал FlexChannel обеспечивает:
  • Один аналоговый сигнал, который может отображаться в виде осциллограммы, в виде спектра или в обоих видах одновременно

• 10 ГГц (с возможностью расширения)

• В режиме реального времени: 50 Гвыб/с при работе с 2 каналами;
  25 Гвыб/с при работе с 4 каналами;
  12,5 Гвыб/с при работе > 4 каналами;
• С интерполяцией: 2,5 Твыб/с

• 62,5 млн точек (стандартно)
• 125, 250, 500 млн точек, или 1 млрд точек (по заказу)

• более 500 000 осциллограмм/с

• 12-битный АЦП
• До 16 бит в режиме высокого разрешения

• По фронту, длительности импульса, рантам, времени ожидания, окну, логическому состоянию, времени установки и удержания, времени нарастания/спада, по сигналам параллельной шины, по последовательности, визуальный запуск, по видеосигналу (дополнительно), по РЧ-сигналу относительно времени (дополнительно)
• По сигналу на дополнительном входе запуска ≤5 Вср. кв., 50 Ом, 400 МГц (запуск только по фронту)

• Курсоры: с привязкой к осциллограмме, вертикальной шкале, горизонтальной шкале, вертикальной и горизонтальной шкалам
• Измерения: 36
• Экран спектра: Анализ частотного домена с независимыми элементами управления частотными и временными доменами
• FastFrameTM: Режим регистрации с использованием сегментирования памяти и максимальной частоты запуска >5 000 000 осциллограмм в секунду
• Графики: Тенденция во времени, гистограмма, спектр и фазовый шум
• Математическая обработка: основные арифметические действия, БПФ и расширенный редактор уравнений
• Поиск: поиск по любому критерию запуска
• Джиттер: погрешность временного интервала (TIE) и фазовый шум

• Расширенный анализ джиттера и глазковых диаграмм
• Настраиваемая пользователем фильтрация
• Расширенный режим спектра
• Кривые зависимости РЧ-сигнала от времени (амплитуда, частота, фаза)
• Управление шинами электропитания
• Проверка по маске / предельным значениям
• Инверторы, двигатели и приводы
• Отладка и анализ LVDS
• Анализ PAM3
• Расширенные измерения и анализ характеристик систем питания
• Расширенный векторный анализ сигнала (SignalVu-PC)

• I2C, SPI, eSPI, I3C, RS-232/422/485/UART, SPMI, SMBus, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, CXPI, автомобильные сети Ethernet,MIPI C-PHY,MIPI D-PHY, USB 2.0, eUSB2, Ethernet, EtherCAT, аудиосигнал, MIL-STD-1553, ARINC'429, Spacewire, 8B/10B,NRZ, Manchester, SVID, двунаправленная шина (1-Wire), MDIO

• Ethernet, USB 2.0, автомобильные сети Ethernet, автомобильные сети Ethernet для мультигигабитных систем, промышленные сети Ethernet, MIPI D-PHY 1.2, MIPI D-PHY 2.1, MIPI C-PHY 2.0

• Отладка, анализ и тестирование на соответствие стандартам модулей памяти DDR3

• Генерирование формы сигнала 50 МГц
• Типы сигнала: сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, линейно изменяющиеся, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, нарастающая/спадающая экспонента, Sin(x)/x, случайный шум, гаверсинус, кардиосигнал

• 4-х разрядный для измерения среднеквадратичного значения переменного напряжения, постоянного напряжения и среднеквадратичного значения постоянного + переменного напряжения

• 8-разрядный

• Цветной TFT с диагональю 15,6 дюйма (396 мм)
• Высокое разрешение (1920 x 1080)
• Емкостный сенсорный экран с жестовым управлением

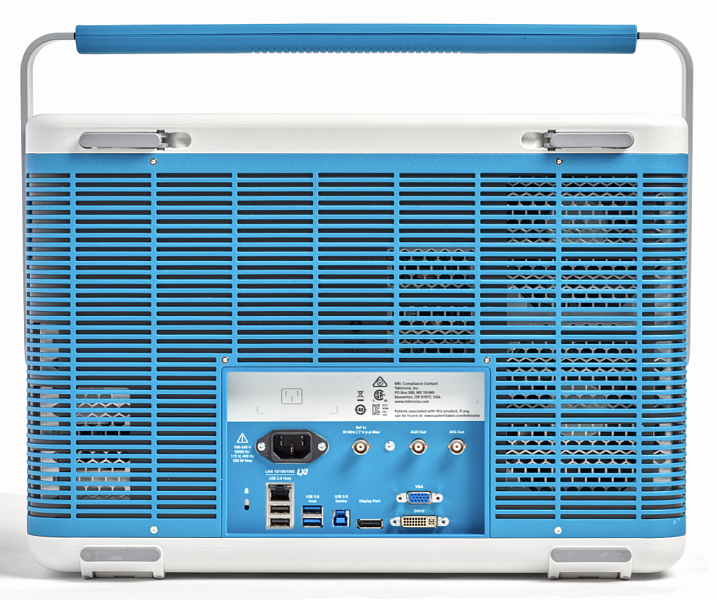

• USB ведущего устройства (7 портов), USB 3.0 ведомого устройства (1 порт), LAN (10/100/1000 Base-T Ethernet), Display Port, DVI-I, VGA

• Обеспечивает дистанционный просмотр и управление осциллографом через сетевое соединение с использованием стандартного веб-браузера

• 1-летняя стандартная гарантия

• 12,2 дюйма (309 мм) (В) x 17,9 дюйма (454 мм) (Ш) x 8,0 дюйма (204 мм) (Г)
• Масса: <28,4 фунта (12,88 кг)

Комплект поставки:

• 1 пассивный пробник TPP1000 (1 ГГц) на каждый аналоговый канал
• Встроенная помощь
• Инструкция по эксплуатации
• Защитная крышка на переднюю панель
• Мышь
• Кабель питания
• Сертификат калибровки
• Гарантия 1 год
