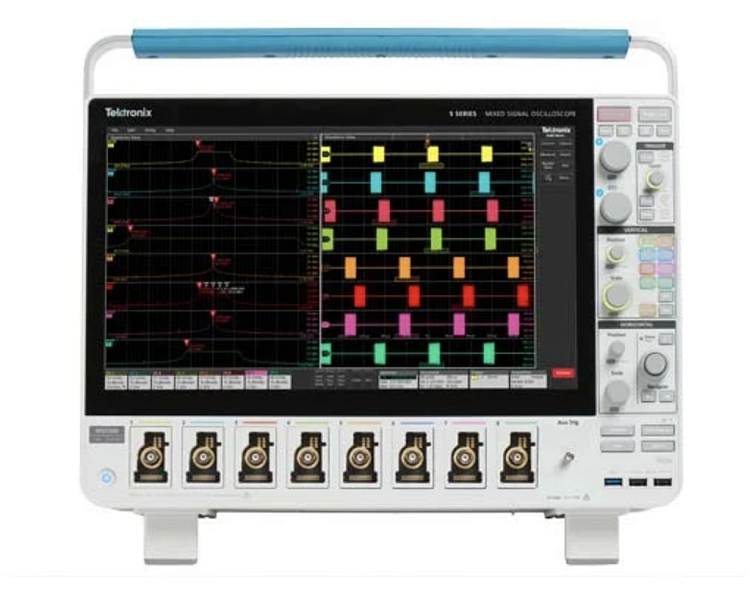

Ключевые особенности цифрового осциллографа Tektronix MSO56 5-BW-2000:

Прибор «6-в-1»;
Разрешение по вертикали 12 бит (16 бит в режиме высокого разрешения):

8 бит при 6.25 Гвыб/с
12 бит при 3.125 Гвыб/с
13 бит при 1.25 Гвыб/с (режим High Res)
14 бит при 625 Мвыб/с (режим High Res)
15 бит при 312.5 Мвыб/с (режим High Res)
16 бит при ≤125 Мвыб/с (режим High Res)

Режим HighRes включается одной кнопкой на лицевой панели.
Входы FlexChannel™ с перенастраиваемой конфигурацией: цифровой или аналоговый тип
Возможность использовать осциллограф с 4 универсальными входами, применяя соответствующие пробники можно использовать каждый вход как один аналоговый или 8 цифровых (максимум – 32), при этом независимо от количества входов: · полоса пропускания аналоговых каналов до 2 ГГц · частота дискретизации до 6.25 Гвыб/сек · глубина памяти до 125 млн. точек
Скорость захвата до 500 000 осциллограмм в секунду
Широкоформатный сенсорный экран, с диагональю 15.6” и разрешением HD (1920 x 1080) и емкостным датчиком
Эргономичный дизайн: удобство использования и управления
Пользовательский интерфейс разработан на основе сенсорной системы ввода: мультитач
Подсветка органов управления цветом, в соответствии с активным аналоговым каналом
Есть возможность выбрать операционную систему: Linux или Windows; ОС Windows заказывается отдельно на SSD носителе; независимо от операционной системы пользовательские интерфейсы идентичны.

Параметр	Значение
Количество входов FlexChannel	6 (6 аналоговых и 48 цифровых опционально с пробником TLP058)
Полоса пропускания	2 ГГц
Максимальная частота дискретизации	6,25 Гвыб/сек на все аналоговые и цифровые каналы
Максимальная глубина записи	62,5 М точек (125 М точек - опция) на все аналоговые и цифровые каналы
Скорость захвата	>500000 осц/сек
Разрешение АЦП	12 бит (16 бит в режиме HiRes)
Входной импеданс	1 МОм/50 Ом
Генератор сигналов (опция)	1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К
Цифровой вольтметр (штатно, после регистрации)	4 разряда, напряжение AC RMS, DC, AC+DC RMS
Частотомер (штатно, после регистрации)	8 разрядов, 8 мВпп до 2 дел.
Анализ джиттера	опция
Запуск и анализ по сигналам (опция)	I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM
Дисплей	15,6", WVGA 1920x1080, сенсорный, мультитач

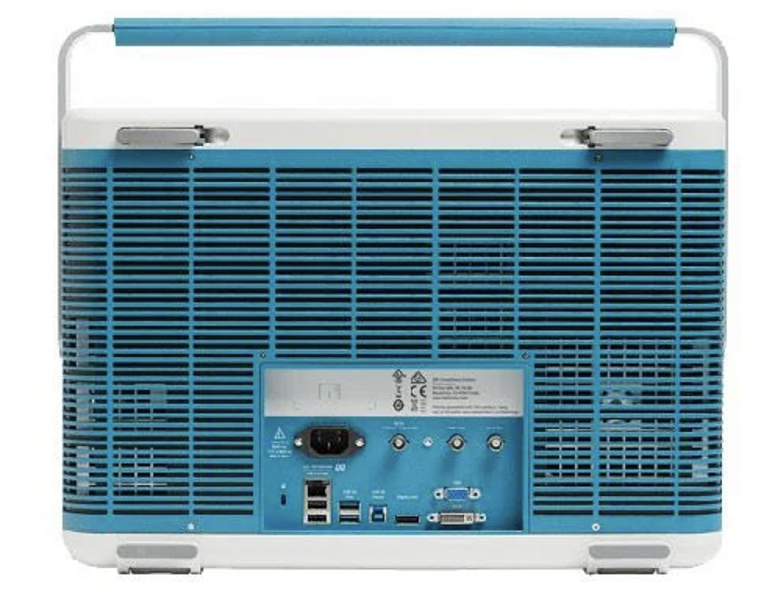

Интерфейсы	USB Host (x7), USB Device, LAN (с LXI), Display Port, DVI-D, Video Out
Процессор ПК	Intel i5-4400E, 2.7 ГГц, 64 разрядный
Габаритные размеры	309х454х204 мм
Вес	11,4 кг

Показать большеменьше
