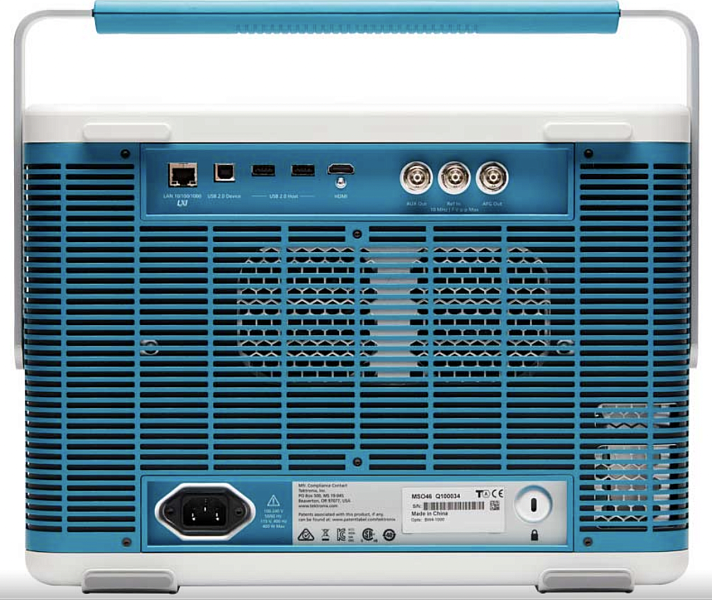

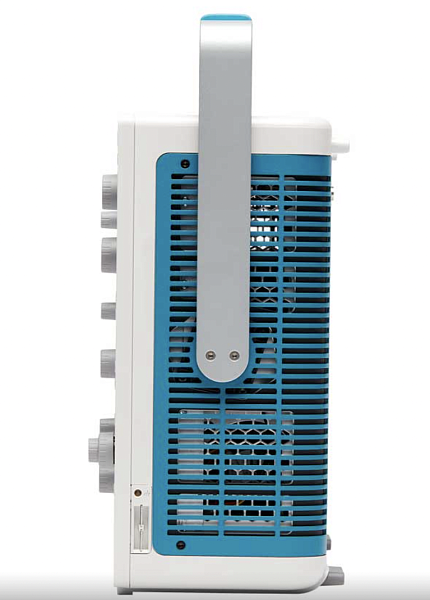

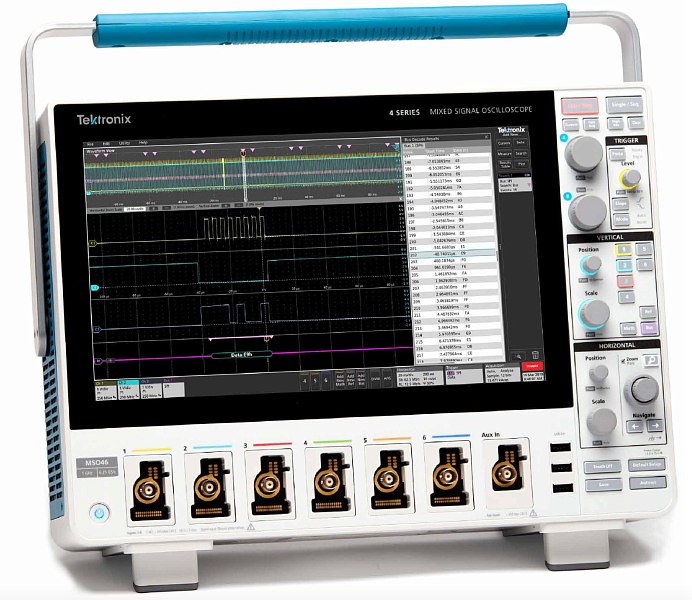

MSO46 4-BW-500 Tektronix Осциллограф
500 МГц, 6 аналоговых каналов. Осциллограф Тектроникс.
Осциллограф MSO Серии 4
оснащен инновационным интерфейсом пользователя с сенсорным управлением, экраном высокой четкости и 4 или 6 входами FlexChannel®, каждый из которых позволяет измерять один аналоговый или восемь цифровых сигналов на канал. Это прибор готов к решению сложнейших текущих и будущих задач. Это новый стандарт производительности, анализа и потребительского опыта в целом.
Доступные модели:
Ключевые характеристики:
-
Количество входов FlexChannel - 6 (6 аналоговых и 48 цифровых опционально с пробником TLP058);
Полоса пропускания 500 МГц;
Максимальная частота дискретизации 6,25 Гвыб/с;
Максимальная глубина записи 31,25 М точек (62,5 М - опция);
Дополнительный вход запуска ≤300 В ср. кв. (запуск только по фронту)
Сегментированная память;
Скорость захвата >500000 осц/с;
Разрешение АЦП - 12 бит (16 бит в режиме HiRes);
Входной импеданс 1 МОм/50 Ом;
Анализ спектров (БПФ, полоса осциллографа);
Генератор сигналов (опция 4- AFG): 1 выход, 50 МГц;
13 встроенных и произвольная форма, 128 К;
Цифровой вольтметр 4 разряда;
Частотомер: 8 разрядов;
Анализ питания (опция 4-PWR);
Запуск и анализ по сигналам (опции) I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, Ethernet, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429;
Дисплей 13,3", WVGA 1920x1080, сенсорный, мультитач;
Интерфейсы: USB Host, USB Device (5), LAN (с LXI), HDMI, Aux Out.
Основные функции и характеристики:
- Точный анализ трехфазных ШИМ-сигналов.
- Уникальные векторные диаграммы на основе осциллографа позволяют быстро определить VRMS, IRMS, VMAG, IMAG и фазовые отношения для сконфигурированных пар проводки.
- Отладка трехфазных конструкций путем просмотра входных/выходных сигналов напряжения и тока привода во временном домене одновременно с векторной диаграммой.
- Функция трехфазной автоматической настройки позволяет настроить осциллограф для получения оптимальных горизонтальных, вертикальных, пусковых параметров и параметров регистрации для получения трехфазных сигналов.
- Измерение трехфазных гармоник в соответствии со стандартом IEEE-519 или с использованием пользовательских предельных значений.
- Быстрое добавление и настройка измерений с помощью интуитивно понятного интерфейса перетаскивания на MSO Серии 4.
- Анализ трехфазных конструкций преобразователей и автомобильных сетей для схемы «пост. ток — перем. ток».
- Отображает отфильтрованную форму сигнала классификатора фронта ШИМ во время анализа
- Отображает результаты проверки для каждой записи или цикла во время анализа для конкретных измерений.
- Поддерживает графики тенденции во времени и графики тенденций собранных данных для конкретных измерений.
- Поддерживает математическое преобразование «линейное в фазное» для конкретных схем подключения.
Обзор измерений
Анализ трехфазных систем прибором MSO серии 4 автоматизирует ключевые электрические измерения, сгруппированные по трем категориям:
- Анализ входного сигнала
- Анализ выходного сигнала
- Анализ пульсации.
Инструкции
| Характеристика | Значение |
|---|
