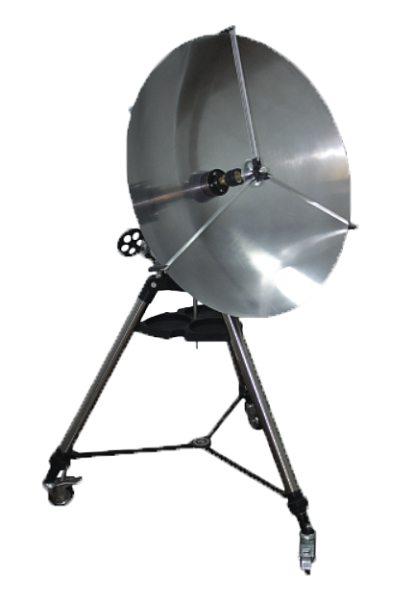

ЗА5-0,4 СКАРД Зеркальная антенна
26,5 ГГц - 110 ГГц. Зеркальная антенная система с разборным рефлектором СКАРД Электроникс.
· Диаметр рефлектора 0,4 м;
· Диаметр контррефлектора 62 мм;
· Угол α 45°;
· СКО 0,025 мм;
· Время развертывания изделия из транспортного состояния в рабочее 15 мин;
· Время смены облучающей системы 2 мин;
· Масса 2,6 кг;
· Диаметр рефлектора 0,4 м;
· Диаметр контррефлектора 62 мм;
· Угол α 45°;
· СКО 0,025 мм;
· Время развертывания изделия из транспортного состояния в рабочее 15 мин;
· Время смены облучающей системы 2 мин;
· Масса 2,6 кг;
Под заказ
Зеркальная измерительная антенна ЗА5-0,4 СКАРД представляет собой антенную систему «Кассегрена»
со сменным набором облучателей на типовые участки диапазона от 26,5 до 110 ГГц.Система рекомендована для приема радиосигналов различных линий связи, а также экспериментальных исследований.
Обеспечивает прием и передачу сигнала с различными видами поляризации: линейной, двойной линейной, кругового правого и левого вращения, в зависимости от типа установленного облучателя.
Быстрая смена частотного диапазона и вида поляризации осуществляется путем установки сменных облучающих систем.
При замене облучающей системы не требуется производить дополнительные настройки контррефлектора антенной системы.
Имеет высокий коэффициент усиления в рабочем диапазоне частот.
| Характеристика | Значение |
|---|
