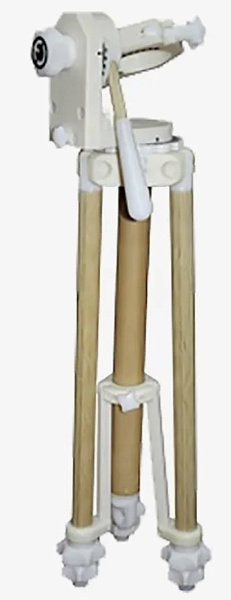

ШАД-01 СКАРД Штатив для антенны
Штатив диэлектрический для измерительной антенны ШАД-01 СКАРД.
· Соответствует ГОСТ Р 15.201-2000.
· Соответствует ГОСТ Р 15.201-2000.
Под заказ
Штатив диэлектрический для антенн ШАД-01 СКАРД
для крепления измерительных антенн любых типов (рупорных, логопериодических, магнитных, штыревых, зеркальных, спиральных и т.д.) при измерении параметров электромагнитного поля. Узел крепления штатива ШАД обеспечивает фиксацию антенны в необходимом положении по азимуту, высоте и углу места и имеет два варианта исполненияШтатив ШАД-01
изготовлен с использованием диэлектрических материалов (стеклотекстолит, полиацеталь), благодаря чему изделие не вносит искажений в параметры электромагнитного поля и может использоваться в качестве вспомогательного оборудования при проведении спец исследований ТСПИ или при решении практических задач по электромагнитной совместимости, а также для работы в лабораторных, заводских и полевых условиях.Технические характеристики штатива для измерительных антенн ШАД-01:
|
Масса
|
4,8 кг
|
|
Максимальная рабочая высота
|
1750 мм (2700)* (3500)
|
|
Минимальная рабочая высота
|
720 мм
|
|
Габаритные размеры в сложенном состоянии
|
835 × 230 × 210 мм
|
|
Максимально допустимая вертикальная нагрузка
|
6 кг
|
|
Пределы вращения:
|
|
|
по азимуту
|
0 — 360°, точность 1°
|
|
по углу места
|
-10° +70°, точность 1°
|
|
по плоскости поляризации
|
±90°, точность 2°
|
Комплект поставки штатива для антенн ШАД-01:
1. Штатив диэлектрический ШАД-01
2. Паспорт изделия
3. Сумка для переноски штатива
4. Картонная упаковка с ложементом для транспортировки.
| Характеристика | Значение |
|---|
