АСП 1/6-1/18 СКАРД Круговая антенная система
1 ГГц - 18 ГГц. Однодиапазонная кольцевая антенна с линейной и круговой поляризацией СКАРД Электроникс.
· Диапазон рабочих температур от -40° до +50°;
· Коэффициент усиления ≥ 4 дБ;
· Ширина ДН по уровню минус 3 дБ: 60 ÷ 70 град.;

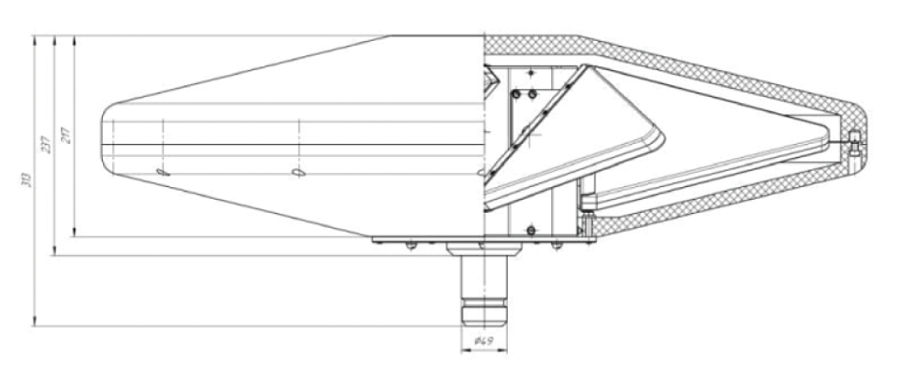

· Габаритные размеры: D = 820 мм. Н = 313 мм;
· Масса 15 кг.
· Диапазон рабочих температур от -40° до +50°;
· Коэффициент усиления ≥ 4 дБ;
· Ширина ДН по уровню минус 3 дБ: 60 ÷ 70 град.;
· Габаритные размеры: D = 820 мм. Н = 313 мм;
· Масса 15 кг.
Однодиапазонная кольцевая эквидистантная антенная решетка АСП 1/6-1/18 СКАРД
предназначена для приема сигналов радиотехнических средств с линейной и круговой поляризацией в диапазоне частот от 1 до 18 ГГц в круговом азимутальном секторе обзора.Рекомендована для использования в качестве пеленгационной приемной антенной системы поисковых и беспоисковых по пространству комплексов РТК.

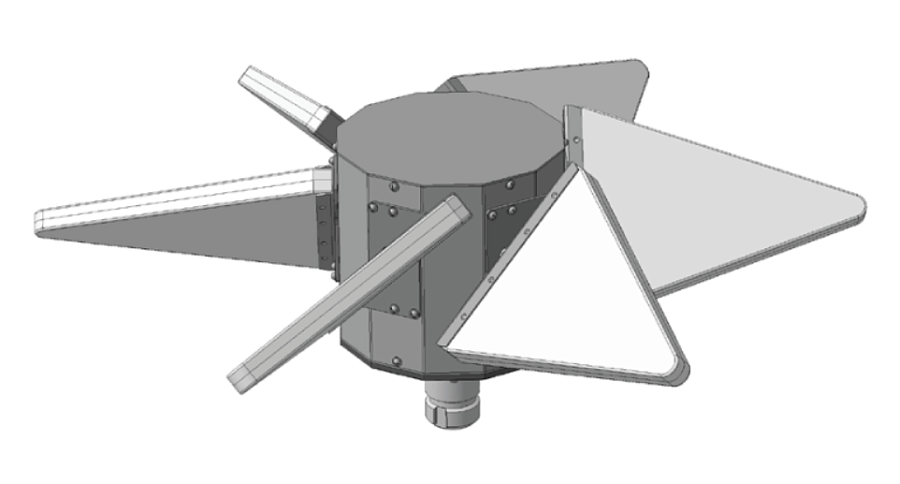

Антенная система выполнена в виде эквидистантной кольцевой антенной решетки.
Круговой сектор обзора (360°) обеспечивается восемью антенными элементами в диапазоне частот от 1 до 18 ГГц путем электронной коммутации лучей.
Антенные элементы представляют собой широкополосные логопериодические антенны АС4.31.
Антенная система обеспечивает одновременное пространственное сканирование в 2-х и более независимых каналах.
Конструкция антенной системы предусматривает возможность установки приборных модулей формата 3U.
Состав круговой антенной системы СКАРД АСП 1/6-1/18:
- Антенные элементы;
- Элементы антенно-фидерного тракта;
- Радиопрозрачный кожух;
- Шасси для установки приборных модулей.
| Характеристика | Значение |
|---|
