IQS2400A-SIPI Sinolink Регистратор сигналов РЧ
Полоса пропускания 1 ГГц. Сверхширокополосный регистратор записи и воспроизведения сигнала. Имеет частоту дискретизации до 2,4 GSPS и скорость записи данных до 2,4 ГГц/сек. Используется в радарах, средствах связи и GPS, а также во многих других сферах при приеме и записи сигнала.
Под заказ

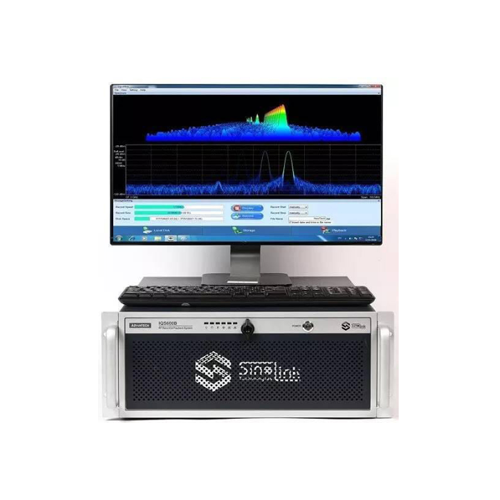

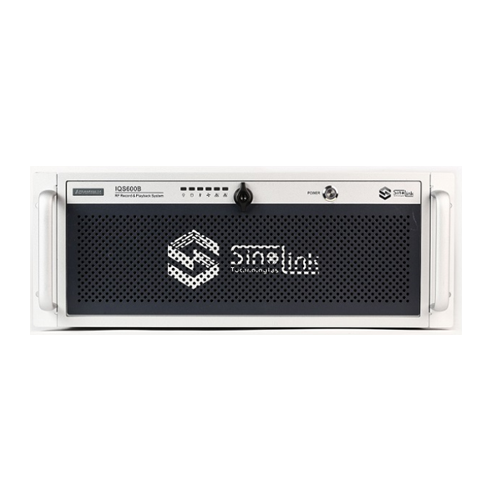

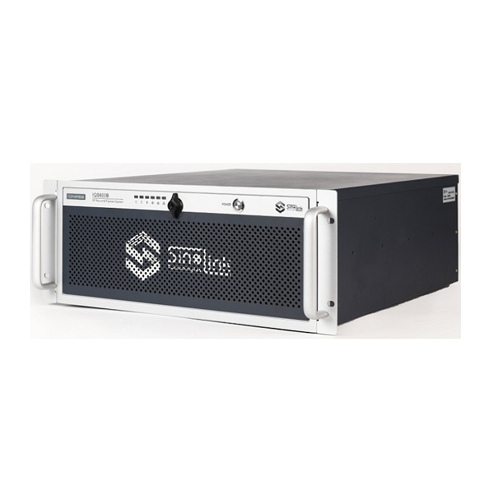

Сверхширокополосный регистратор записи и воспроизведения сигналов IQS2400A-SIPI
состоит из высокопроизводительного АЦП, ПЛИС, ЦАП и твердотельной флэш-памяти большой емкости или высокопроизводительного диска. Благодаря широкополосному повышающему и понижающему преобразователю серии SFUC регистратор способен обеспечить запись с частотой 40 ГГц и воспроизведение с высокой точностью.Особенности и преимущества широкополосного регистратора сигналов IQS2400A-SIPI:
1. 19-дюймовое стандартное шасси 4U, возможность монтажа в стойку
2. Частота дискретизации до 2,4 GSPS в одноканальном режиме.
3. Частота дискретизации до 2,4 GSPS в двухканальном режиме.
4. Постоянная скорость записи в реальном времени до 2,4 ГБ/с.
5. Рабочая станция Windows 7® Professional с высокопроизводительным процессором Intel® CoreTM i7.
6. До 32 ТБ хранилища SSD в формате файлов NTFS.
7. Уровень RAID поддерживает 0, 1, 5, 6, 10 и несколько других режимов.
8. Простой и удобный программный интерфейс для управления хранением
9. Размер: 482мм×177мм×650мм (Ш×В×Г)
Программное обеспечение

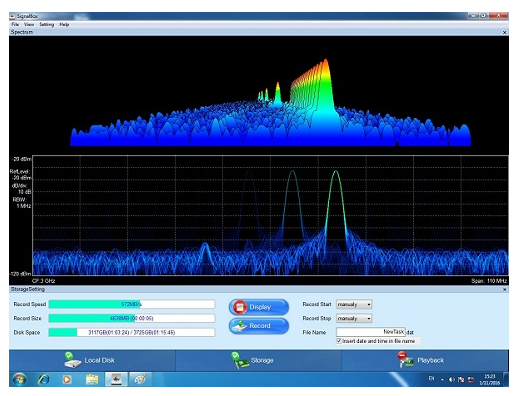

Программное обеспечение SignalBoxManage имеет функции контроля, управления и отображения состояния сбора и воспроизведения сигналов, включая управление файлами записи, размером файлов записи и отображением скорости сбора. Программное обеспечение SignalOverView поддерживает быстрый просмотр, анализ и обработку больших файлов данных.

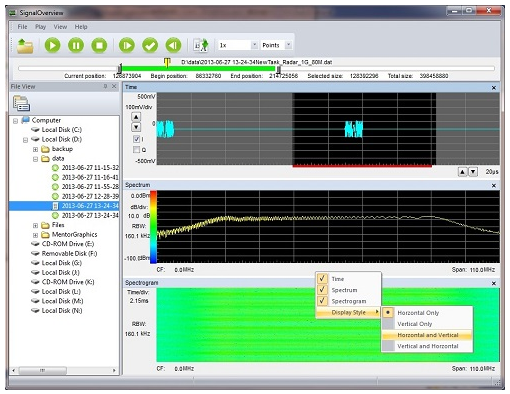

Программное обеспечение SignalOverView - быстрое сканирование больших объемов данных сигнала.
Технические характеристики широкополосного регистратора сигналов РЧ:
Рабочая станция ПК
|
|||||||
Operating System
|
Windows 7 Ultimate
|
||||||
Processor
|
Intel i7 Processer
|
||||||
Operating System Drive
|
512GB high speed SSD
|
||||||
SDRAM
|
4Gbytes
|
||||||
Monitor
|
Built-in 17” high-resolution LCD 1280x1024 pixels
|
||||||
Built-in Solid State Storage Array Capacity
|
Up to 32TB
|
||||||
File Type
|
NTFS file format
|
||||||
Network Interface
|
1 Gb Ethernet Port,can be extended to a 10Gb Ethernet Port
|
||||||
USB Port
|
USB 2.0 x2, USB 3.0 x2
|
||||||
Extended Video Interface
|
DVI,HDMI
|
||||||
Signal Acquisition
|
|
||||||
Input Interface
|
Back panel female SMA connector
|
||||||
Input Type
|
AC-coupled
|
||||||
Quantization Bit
|
12-bit
|
||||||
ADC Sample Frequency
|
Up to 2.4GSPS
|
||||||
Input Signal Bandwidth
|
Up to 1GHz
|
||||||
Digital Decimation Range
|
1x, 2x, 4x, 8x or 16x
|
||||||
Full Scale Input
|
Max. 5dBm
|
||||||
Input Impedance
|
50Ω
|
||||||
Signal Playback
|
|||||||
Output Interface
|
Back panel female SMA connector
|
||||||
Output Type
|
AC-coupled
|
||||||
DAC Data Bit Width
|
16-bit
|
||||||
DAC Sample Frequency
|
Up to 2.4GSPS
|
||||||
Output Signal Bandwidth
|
Up to 1GHz
|
||||||
Digital Decimation Range
|
2x, 4x, 8x ,16x or 32x
|
||||||
Full Scale Input
|
Max. 1.0Vp-p
|
||||||
Output Impedance
|
50Ω
|
||||||
Physical and Enviromental
|
|||||||
Size
|
482mm×177mm×650mm(L×W×D)
|
||||||
Weight
|
25kg
|
||||||
Operating Temperature
|
0℃ to + 40℃
|
||||||
Storage Temperature
|
-40℃ to +85℃
|
||||||
Relative Humidity
|
10% to 90%
|
||||||
Power Requirement
|
220V AC, 50Hz, Max.300W
|
||||||
Storage Accessories Recording Time Comparison:
|
|||||||
Number of Channels
|
Bandwidth
|
Sample Rate
|
Recording Rate
|
SSD8
|
SSD16
|
SSD32
|
|
Recording Time
|
Recording Time
|
Recording Time
|
|||||
1
|
1000MHz
|
2400MSPS
|
2400MB/s
|
1 hour
|
2 hours
|
4 hours
|
|
1
|
500MHz
|
1200MSPS
|
2400MB/s
|
1 hour
|
2 hours
|
8 hours
|
|
1
|
250MHz
|
500MSPS
|
1200MB/s
|
2 hours
|
4 hours
|
16 hours
|
|
1
|
125MHz
|
250MSPS
|
600MB/s
|
4 hours
|
8 hours
|
32 hours
|
|
1
|
62.5MHz
|
125MSPS
|
300MB/s
|
8 hours
|
16 hours
|
64 hours
|
|
1
|
31.25MHz
|
62.5MSPS
|
150MB/s
|
16 hours
|
32 hours
|
8 days
|
Name
|
Description
|
IQS2400A-S1P1-BOX
|
Portable record-playback instrument platform, I7 processor, 4GB memory, 512GB solid-state hard drive
|
IQS2400A-S1-S1200
|
Acquisition option, sample rate 1.2GSPS, 12 quantization bits
|
IQS2400A-P1-P1200
|
Playback option, sample rate 1.2GSPS, 14 quantization bits
|
IQS2400A-S1-S2400
|
Acquisition option, sample rate 2.4GSPS, 12 quantization bits*
|
IQS2400A-P1-S2400
|
Playback option, sample rate 2.4GSPS, 14 quantization bits
|
IQS2400A –SSD8
|
Solid-state storage, capacity of 8TB
|
IQS2400A –SSD16
|
Internal storage, capacity of 16TB
|
IQS2400A –SSD32
|
Internal storage , capacity of 32TB
|
IQS2400A -10Gb
|
Dual port Gigabit network data interface
|
SignalBoxManage
|
Data sampling playback management software
|
SignalOverView
|
Signal file quick-view software
|
