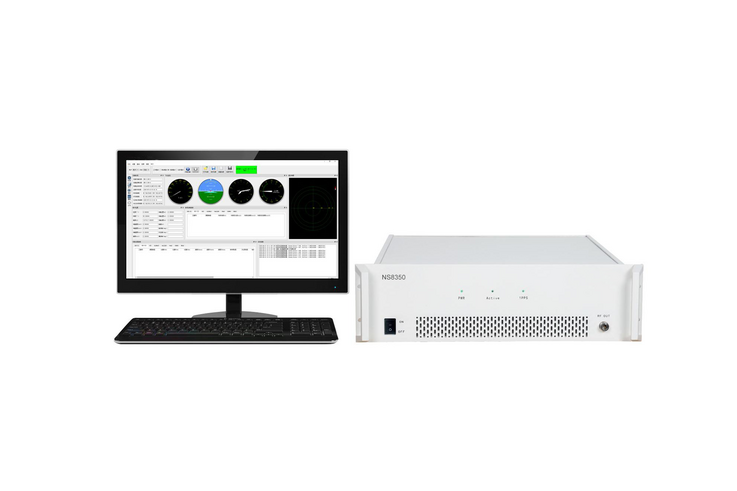

NS8350 Saluki Источник навигационного сигнала
Симулятор сигналов ГНСС NS8350 Saluki Technology предназначен для разработки, тестирования и сертификации продуктов спутниковой навигации. Источник навигационного сигнала может поддерживать имитацию сигнала для специальных применений, таких как комбинация INS/GNSS, несколько антенн и несколько пользователей.
Ключевые особенности имитатора ГНСС сигналов NS8350 Saluki:
- Поддержка всех общедоступных спутниковых навигационных сигналов для четырех систем BDS/GPS/ГЛОНАСС/GALILEO;
- Поддержка сигнала авторизации BDS (для модуля сигнала авторизации требуется пользовательское приложение);
- Поддержка полного управления группировкой и несущей, моделирования ионосферной и тропосферной задержки;
- Поддержка режима тестирования, нескольких моделей псевдодиапазона, таких как стационарный режим, постоянная скорость, равномерное ускорение, синус, окружность и т.д.;
- Поддерживает типичные пользовательские динамики, включая равномерную скорость, равномерное ускорение, синусоидальное и круговое движение;
- Поддерживает модели кораблей, транспортных средств, самолетов и космических аппаратов;
- Поддержка импорта внешних файлов траекторий;
- Поддержка ввода внешних данных о траектории;
- Поддержка записи данных, включая данные несущей, спутниковые данные, сигнальные данные, навигационные сообщения и информацию об эфемеридах.
Технические характеристики эмулятора GNSS NS8350 Saluki Technology:
| Тип сигнала: |
|
BDS: B1I, B1C, B2a, B2b, B3I и сигналы авторизации;
GPS: L1C/A, L1C, L1P, L2C, L2P, L5; ГЛОНАСС: L1, L2; GALILEO: E1, E5a, E5b; QZSS: L1C/ A, L1C, L2C, L5 (опционально); IRNSS: L5, S (опционально); SBAS: L1, L5. |
| Количество сигнальных каналов: |
|
BDS: 18; GPS: 18; ГНОЛАСС: 12; ГАЛИЛЕО: 18; SBA: 16. |
| Количество многолучевых каналов на частотную точку: |
| 4 |
| Динамические параметры сигнала: |
|
Максимальная высота: ≥100 км Максимальная скорость: ±200000 м/с Разрешение по скорости: ≤0,01 м/с Максимальное ускорение: ±10000 м/с2 Разрешение по ускорению: ≤0,01м/с2 Максимальная скорость разгона: ±15000 м/с3 Ускорение рывком: ≤0,01м/с3 |
| Фазовый шум: |
|
-80 дБц/Гц при 100 Гц; -85 дБц/Гц при частоте 1 кГц; -90 дБц/Гц при 10 кГц; -105 дБц/Гц при 100 кГц. |
| Точность сигнала: |
|
Фазовая ошибка псевдодиапазона: ±0,03 м Ошибка скорости изменения псевдодиапазона: ±0,003 м/с Согласованность между фазовыми каналами кода: ≤0,3 нс |
| Качество сигнала: |
|
Подавление помех (в полосе частот): ≤-50 дБн Подавление гармоник (вторичное): ≤-50 дБн |
| Уровень сигнала: |
|
Диапазон мощности: от -100 дБм до -20 дБм Абсолютная погрешность мощности: ≤0,5 дБм Разрешение по мощности: ≤0,2 дБ Линейность мощности: ≤1 дБ |
| Временной частотный ориентир: |
|
Стабильность частоты: ≤5×10-11/с Точность частоты: ≤5×10-8 |
| Характеристики источника питания: |
|
Входное напряжение: (220±10%) В переменного тока Частотный диапазон: (50±10%) Гц Потребление: ≤120 Вт |
| Адаптивность к окружающей среде: |
|
Рабочая температура и влажность: температура: -20 ℃ ~ + 45℃ влажность: 10% ~ 95%; Температура хранения и влажность: температура: -40 ℃ ~ + 85℃ влажность: 10% ~ 95%. |
| Физические свойства: |
|
Размер: Стандартное шасси 3U, 48,2 см × 53,7 см × 13,4 см; Вес: ≤14,5 кг. |
