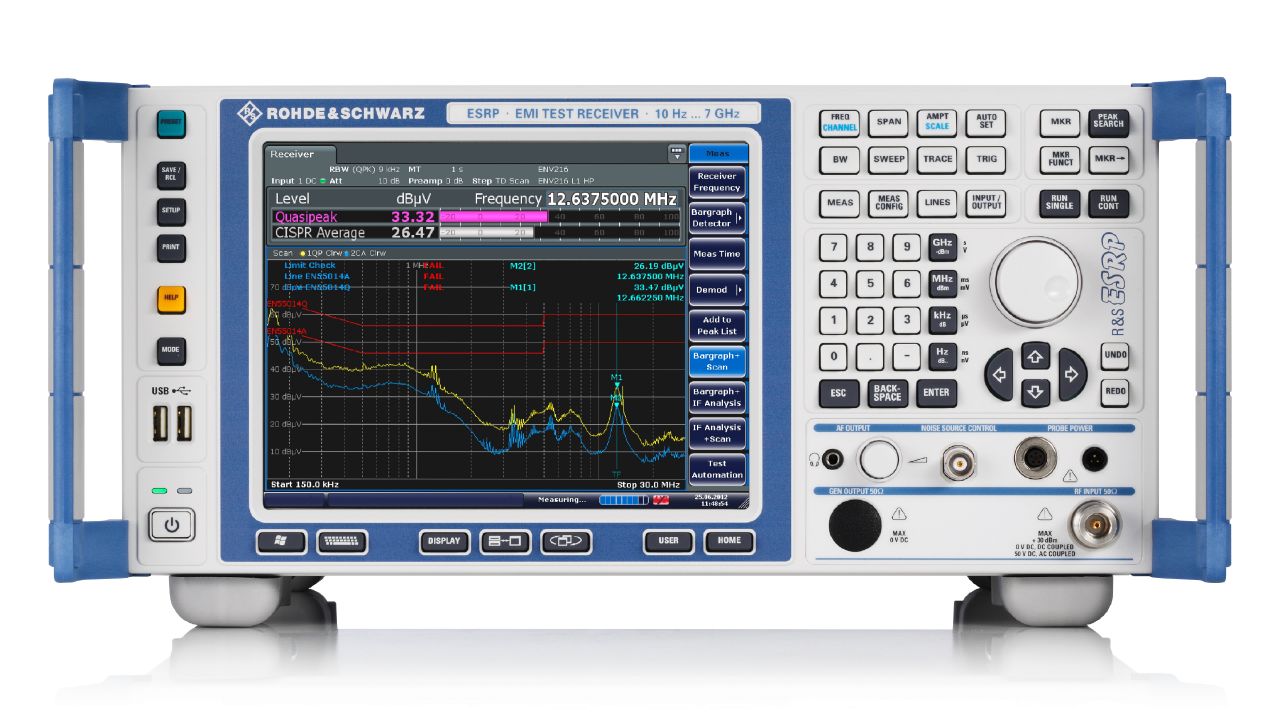

Госреестр ESRP R&S Приемник для тестирования ЭМП
Госреестр Прибор измеряет электромагнитные помехи в диапазоне частот от 10 Гц до 7 ГГц. При этом можно использовать традиционное пошаговое частотное сканирование или сканирование во временной области на основе БПФ, что значительно сокращает время измерений.
R&S ESRP может служить полнофункциональным мощным анализатором спектра и сигналов для лабораторных исследований. Сенсорный экран и простая структура меню делают прибор удобным в управлении при любом режиме работы.
Благодаря компактным размерам, малому весу и дополнительным принадлежностям, приемники ESRP хорошо приспособлены и для мобильного применения.
Модели анализатора Rohde Schwarz ESRP:
| Модель | Диапазон частот | Цена (CNY) |
| R&S ESRP3 (Код заказа 1316.4500.03) | От 9 кГц до 3,6 ГГц | ¥479343.90 |
| R&S ESRP7 (Код заказа 1316.4500.07) | От 9 кГц до 7 ГГц | ¥665109.90 |
| Диапазон частот | ||
| стандарт | от 9 кГц до 3,6 ГГц | от 9 кГц до 7 ГГц |
| с опцией R&S ESRP-B29 | от 10 Гц до 3,6 ГГц | от 10 Гц до 7 ГГц |
| Уровень | ||
| Макс. уровень ВЧ (синусоидальный сигнал): | ||
| — ослабление ВЧ ≥ 10 дБ; предусилитель ВЧ выкл | 30 дБмВт (= 1 Вт) | |
| — ослабление ВЧ ≥ 10 дБ; предусилитель ВЧ вкл. | 23 дБмВт (= 0,2 Вт) | |
| Максимальное импульсное напряжение(ослабление ВЧ ≥ 10 дБ) | 150 В | |
| Макс. энергия импульса(ослабление ВЧ ≥ 10 дБ, 10 мкс) | 1 мВт*с | |
| Сжатие 1 дБ (ВЧ ослабление 0 дБ; предусилитель и преселектор ВЧ выкл.) | 3 дБмВт (ном. зн.) | |
| ПЧ и полоса разрешения | ||
| режим анализатора (полоса обзора ≥ 10 Гц) и режим приемника | от 10 Гц до 10 МГц (–3 дБ), кратность 1, 2, 3, 5, 10 | |
| режим анализатора и приёмника | 200 Гц, 9 кГц, 120 кГц (–6 дБ), 1 МГц (полоса частот импульса) | |
| с опцией R&S ESRP-B29 в режиме анализатора и приёмника | дополнительно от 10 Гц до 100 кГц (–6 дБ), десятичные шаги | |
| Предварительная селекция (опция R&S ESRP-B2) | ||
| в режиме анализатора может быть отключена | 16 фиксированных фильтров | |
| Предварительный усилитель (опция R&S ESRP-B2) | ||
| может быть включен или выключен | от 1 кГц до 7 ГГц, усиление 20 дБ (ном. зн.) | |
|
Отображаемый средний уровень шума (DANL) (режим приёмника, ном. знач., детектор среднего значения (AV), ослабление ВЧ 0 дБ, нагрузка 50 Ом) |
||
| Предусилитель ВЧ выкл. | ||
| f = 500 МГц, полоса частот 120 кГц | < 6 дБмкВ | |
| f = 3 ГГц, полоса частот 1 МГц | < 17 дБмкВ | |
| Предусилитель ВЧ вкл. | ||
| f = 500 МГц, полоса частот 120 кГц | < –7 дБмкВ | |
| f = 3 ГГц, полоса частот 1 МГц | < 5 дБмкВ | |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
