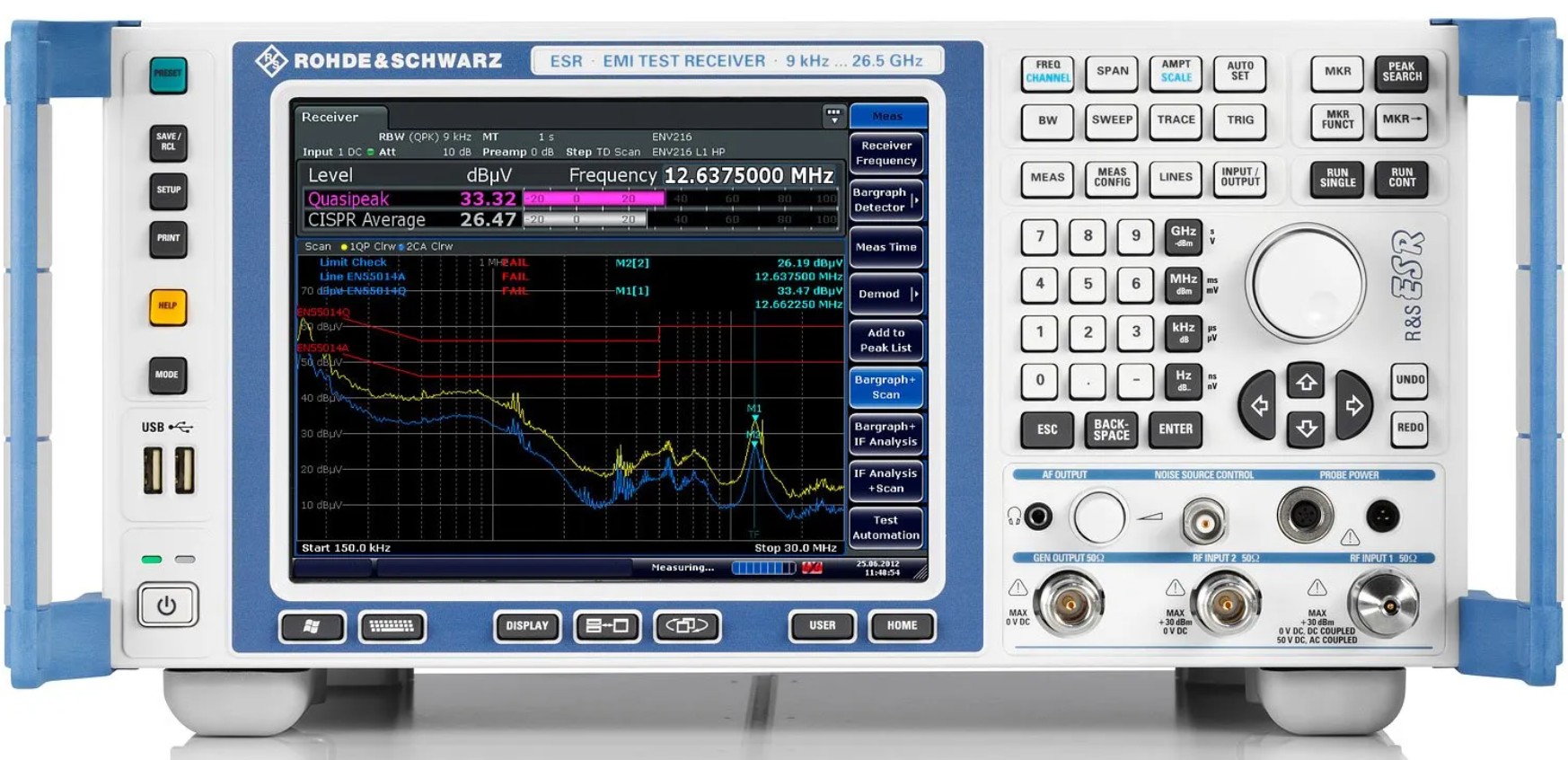

ESR R&S Измерительный приемник электромагнитных помех
Частотный диапазон от 9 кГц до 26,5 ГГц. Разрешение 0,01 Гц, 0,1 Гц. АМ ЧМ модуляции. Rohde&Schwarz. Измерительный приемник электромагнитных помех. Госреестр СИ. Код заказа товара 1316.3003.26.
Госреестр
152 700 руб.
Тестовый приёмник EMI помех RS ESR26
измеряет электромагнитные помехи посредством традиционного пошагового частотного сканирования или (при очень высокой скорости) сканирования во временной области на основе БПФ. В то же время R&S ESR работает как полнофункциональный анализатор спектра и сигналов для лабораторных приложений. Имея возможность анализа спектра в реальном масштабе времени с помощью широкого набора диагностических инструментов, измерительный приемник также обеспечивает возможность детального анализа сигналов помех и их истории. R&S ESR поставляется с четко структурированным меню и сенсорным экраном с интуитивно понятным управлением, что значительно облегчает работу в любом режиме.Особенности и преимущества приемника ЭМП Rohde Schwarz ESR:
- Измерительный приемник ЭМП и полнофункциональный анализатор сигналов и спектра в одном приборе;
- Частотный диапазон до 3,6 / 7 / 26,5 ГГц;
- Второй ВЧ-вход с максимальной частотой до 1 ГГц и защитой от перегрузок;
- Штатный преселектор с 16 фиксированными фильтрами и предварительный усилитель;
- Широкий выбор детекторов, в том числе: CISPR-average и RMS-average;
- Дополнительные полосы разрешения от 10 Гц до 100 кГц в соответствии с CISPR (MIL STD-461, DO-160);
- Сканирование во временной области с использованием БПФ и анализ ПЧ;
- Возможность анализа спектра в реальном масштабе времени в полосе обзора до 40 МГц;
- Полностью или частично автоматизированные последовательности испытаний;
- Дистанционно управляемые измерения и автоматизированные ЭМП программы тестирования с помощью программных платформ R&S®EMC32 и R&S®ES-SCAN;
- Сенсорный дисплей диагональю 8,4 дюйма (21 см).
Сканирование во временной области на основе БПФ для сверхбыстрых измерений (опция):
Чрезвычайно быстрые измерения за счет аппаратного вычисления БПФ
Измерение уровней кондуктивных электромагнитных помех в реальном масштабе времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Измерение уровней кондуктивных электромагнитных помех в реальном масштабе времени с одновременным квазипиковым и усредняющим по CISPR взвешиванием
Мощные функции измерения и анализа в частотной и временной области:
- Автоматизированные последовательности испытаний с предварительным измерением, обработкой данных и заключительным измерением
- Функция анализа ПЧ для отображения спектра в окрестности сигналов помех (опция)
- Отображение временной области — встроенная функция осциллографа
- Одновременное отображение до шести кривых и четырех гистограмм
- Предварительно заданные коэффициенты антенн (преобразователи) и созданные пользователями наборы преобразователей
- Библиотека предельных линий ЭМП для промышленных стандартов с удобным редактором
- Дистанционно управляемые измерения и автоматизированные процедуры испытаний ЭМП с использованием ПО для измерения R&S EMC32 и ПО для измерения ЭМП ES-SCAN
- Широкие возможности анализа для общего лабораторного применения
- Следящий генератор для скалярного анализа цепей (опция)
Удобство эксплуатации, прямое отображение результатов:
- Интерфейс пользователя на основе сенсорного экрана с функциями отмены/повторного выполнения
- Таблица прямого сканирования
- Встроенная интерактивная справочная система
- Сохранение результатов и настроек инструмента на внутреннем или внешнем носителе
- Съемный жесткий диск для конфиденциального хранения данных испытаний
- Дистанционное управление через шину GPIB или локальную сеть
- Драйверы для LabView, LabWindows/CVI, VXI Plug & Play
- Обновления встроенного ПО — всегда на уровне новых разработок
Модели и технические характеристики приемника Rohde Schwar для ЭМС испытаний ESR:
| Модель | Описание |
| R&S®ESR3 (Код заказа 1316.3003.03) | Измерительный приемник электромагнитных помех (10 Гц), от 9 кГц до 3,6 ГГц |
| R&S®ESR7 (Код заказа 1316.3003.07) | Измерительный приемник электромагнитных помех (10 Гц), от 9 кГц до 7 ГГц |
| R&S®ESR26 (Код заказа 1316.3003.26) | Измерительный приемник электромагнитных помех (10 Гц), от 9 кГц до 26,5 ГГц |
| Характеристика | Значение |
|---|
