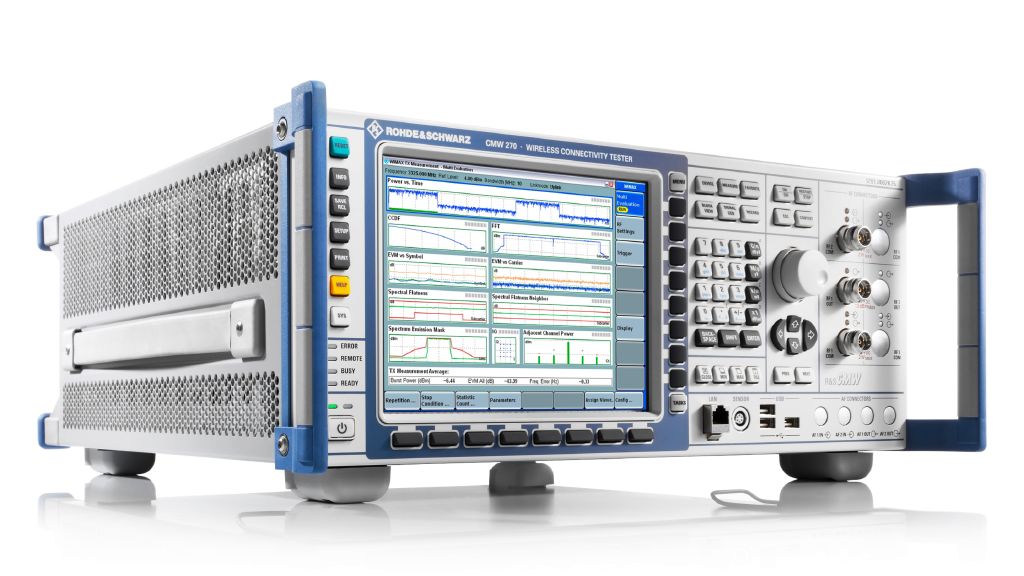

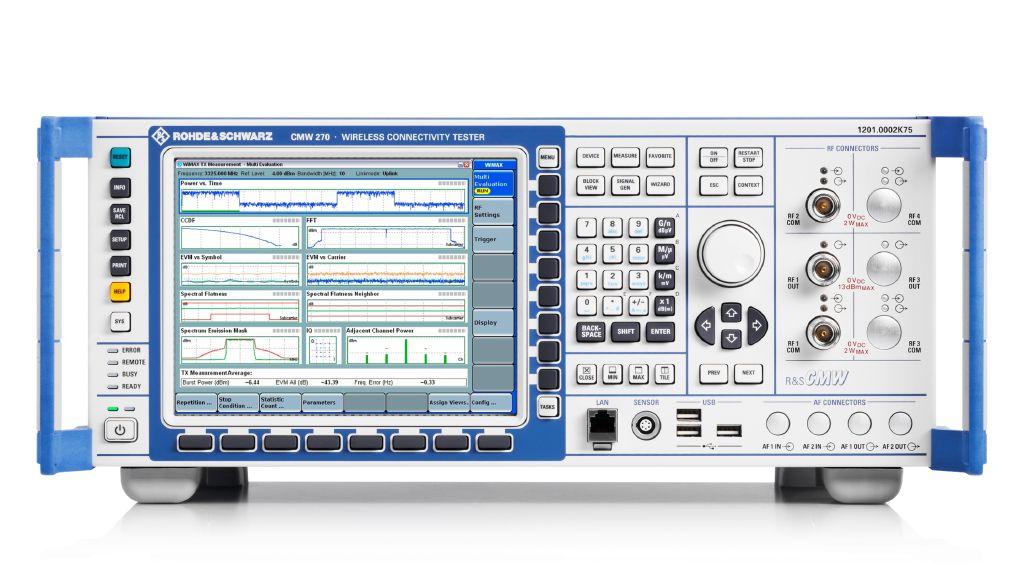

CMW270 R&S Тестер средств беспроводной связи
Диапазон частот от 70 МГц до 6 ГГц. Тестер обеспечивает эмуляцию сети (сигнальный режим) для WLAN и Bluetooth, а также предоставляет функции генератора и анализатора для различных стандартов, таких как WLAN, Bluetooth, ГНСС и широковещательных технологий.
Радиокоммуникационный тестер CMW270 Rohde Schwarz
предназначен для тестирования встроенных систем беспроводной связи, которые используются, например, в ноутбуках, платах передачи данных, игровых приставках, беспроводных гарнитурах и других изделиях IoT.
Тестер средств радиосвязи Rohde&Schwarz CMW270 реализует концепцию Smart Alignment с множественным оцениванием Multi-Evaluation, благодаря чему обладает высокой пропускной способностью, позволяя выполнять полный цикл работ с WiMAX-оборудованием с минимальными затратами времени.
Ключевые возможности тестера средств беспроводной связи CMW270 R&S:
- ВЧ-тестер Bluetooth Low Energy (BLE), базовая скорость и повышенная скорость передачи, сертифицирован Bluetooth SIG;
- Испытания передачи сигналов MIMO и SISO WLAN 11 a/b/g/n/ac/ax;
- Концепция двойного тестера с многостандартными ВЧ-измерениями для WLAN SISO/MIMO и Bluetooth;
- Сервер для испытания приложений WLAN и настраиваемый генератор тестовых последовательностей R&S CMWrun;
- Универсальный генератор сигналов произвольной формы для Bluetooth, WLAN, ГНСС и различных широковещательных технологий.
Особенности и преимущества тестера радиосвязи Роде Шварц CMW270:
- Эмуляция сети
При разработке беспроводных устройств важную роль играют испытания интерфейсов связи в реалистичных сетевых условиях. R&S CMW270 способен эмулировать проводные и беспроводные Bluetooth-соединения (центр/периферия), а также станции (клиенты) и точки доступа WLAN.
- ВЧ испытания в рамках предварительной оценки Bluetooth
CMW270 Rohde&Schwarz поддерживает все сценарии ВЧ-испытаний для предварительной оценки низкого энергопотребления Bluetooth (BLE), базовой скорости (BR), и повышенной скорости передачи данных (EDR).
- Испытания передачи сигналов WLAN
Rohde Schwarz CMW270 поддерживает сигнальные испытания WLAN IEEE 802.11 a/b/g/n/ac/ax в режимах SISO и MIMO с полосой пропускания до 160 МГц.
- Все в одном приборе
От ВЧ до протокола и IP-приложения - испытания на всех уровнях поддерживаются в одном приборе. Модульная платформа CMW R&S удовлетворяет всем требованиям к испытаниям на всех этапах - от разработки до сертификации, оптимизации сетей, производства и обслуживания.
- Испытания интерфейса пользователя
Испытательную платформу CMW270 Роде Шварц можно использовать для проведения, документирования и оценки комплексных тестов интерфейса пользователя в моделируемых, но реалистичных условиях. Тестер R&S CMW270 в сочетании со средством автоматизации R&S CMWrun обеспечивает огромную пропускную способность испытаний, которая не имеет себе равных на рынке.
- Испытания IP-приложений и анализ трафика
Благодаря глубокому анализу пакетов (DPI) IP-потоки из прикладного ПО надежно анализируются на предмет соответствия стандартам и безопасности. IP-трафик, режим OTT и срок службы аккумулятора могут быть оптимизированы для приложений и мобильных устройств. Rohde Schwarz CMW270 обеспечивает эффективную испытательную среду для выполнения сложных испытаний IP-приложений для различных технологий.
Характеристики генератора сигналов произвольной формы Rohde&Schwarz CMW270:
Частота |
||
| Диапазон частот | R&S CMW270 | от 70 МГц до 6 ГГц |
| Максимальный уход частоты | базовый блок R&S CMW270 | ±1 × 10-6 |
|
с опцией R&S CMW-B690A (OCXO) |
±5 × 10-8 | |
|
с опцией R&S CMW-B690B (высокостабильный генератор OCXO) |
±5 × 10-9 | |
ВЧ-генератор |
||
|
Диапазон выходных уровней |
непрерывное колебание (CW) RF1 OUT, WiMAX диапазон 1 | от –130 до +8 дБмВт |
| Погрешность уровня на выходе |
в диапазоне температур от +20 до +35°C в пределах диапазона выходной уровень >-120 дБмВт |
<0,6 дБ (межкалибровочный интервал 1 год) <0,8 дБ (межкалибровочный интервал 2 года) |
| Полоса ПЧ | 70 МГц | |
ВЧ-анализатор |
||
| Диапазон входных уровней | непрерывная мощность (CW)RF1 COM, RF2 COM | от –84 до +34 дБмВт |
| Погрешность уровня |
в диапазоне температур от +20 до +35°C |
<0,5 дБ (межкалибровочный интервал 1 год) <0,7 дБ (межкалибровочный интервал 2 года) |
| Полоса ПЧ | 40 МГц | |
Генератор сигналов произвольной формы (с опцией R&S CMW-B110A) |
||
| Файлы с сигналами | максимальная длина выборки | 256 млн. отсчетов (256M) |
| Частота дискретизации | максимальная | 100 МГц |
| Объем памяти | 1 Гбайт | |
Параметры стандарта WiMAX |
||
| Цифровой стандарт | IEEE 802.16e | |
| Режим физического уровня | OFDMA, TDD | |
| Полоса частот | 3,5 МГц, 5 МГц, 7 МГц, 8,75 МГц, 10 МГц | |
| Длительность кадра | 5 мс | |
| Размер БПФ | 512, 1024 | |
|
Модуляция и кодовая скорость |
BPSK, QPSK 1/2, QPSK 3/4, 16QAM 1/2, 16QAM 3/4, 64QAM 1/2, 64QAM 2/3, 64QAM 3/4, 64QAM 5/6 | |
| Поддержка MAC | IEEE 802.16e, эмуляция базовой станции | |
Общие характеристики |
||
| Габариты | Ш × В × Г |
465,1 мм × 197,3 мм × 517,0 мм (19“ 1/1, 4 HU, 450) |
| Масса | с типичными опциями | приблиз. 18 кг |

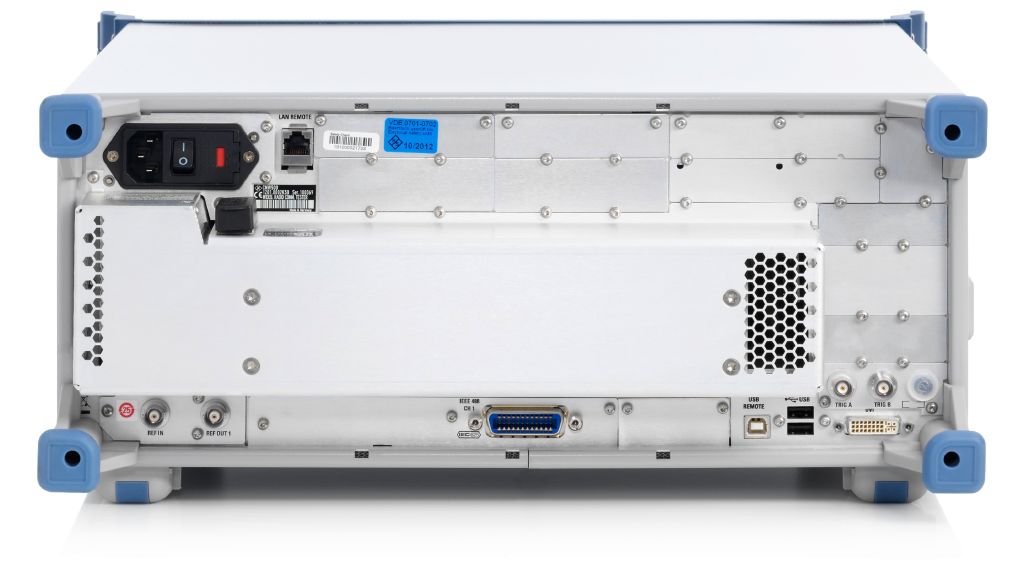

| Интерфейсы |
LAN 1 × 100 Мбит/с 1 × 1000 Мбит/с |
|
| с опцией R&S CMW-B612A | IEEE 488.2 | |
|
4 × USB 2.0 1 × USB 1.1 |
||
| для внешнего монитора | DVI-D | |
| Характеристика | Значение |
|---|
