R&S® Series4200 — Программно-определяемые радиостанции ОВЧ/УВЧ

Характеристики программно-определяемых радиостанций R&S®Series4200 (ОВЧ/УВЧ):

• Диапазоны частот: ОВЧ: 112 – 156 МГц | УВЧ: 225 – 400 МГц
• Выходная мощность передатчика: 50 Вт (непрерывный режим, 100% скважность)
• Разнос каналов: ОВЧ: 8,33 / 25 кГц | УВЧ: 8,33 / 12,5 / 25 кГц
• Поддержка стандартов связи: VoIP (EUROCAE ED-137B), цифровой интерфейс E1 (G.703), передача данных ACARS и VDL Mode 2.
• Режимы работы: Многоканальный / Одноканальный, автоматическое резервирование (основной/резервный) с переключением <200 мс.

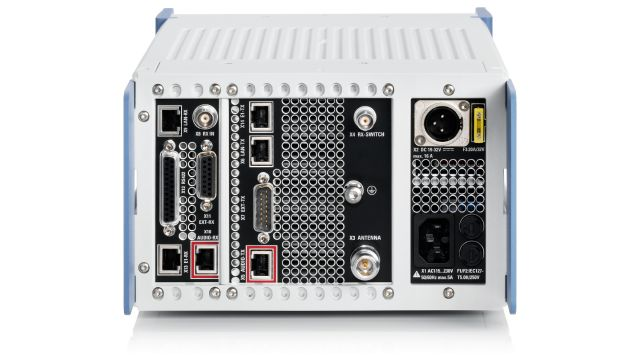

• Интерфейсы управления: Ethernet (100BaseT) для VoIP и дистанционного управления, сервисный порт USB, последовательный интерфейс для управления фильтрами.

Семейство R&S®Series4200 представляет собой новейшее поколение стационарных программно-определяемых радиостанций, предназначенных для профессиональной связи в системах управления воздушным движением (УВД). Эти устройства закрывают потребности как малых аэропортов с несколькими каналами, так и общенациональных сетей, насчитывающих сотни радиоканалов.
Благодаря полностью программной архитектуре, радиостанции могут быть адаптированы под любые задачи — от классической голосовой связи до высокоскоростной передачи данных. Ключевым преимуществом является возможность модернизации функций простым обновлением программного обеспечения без замены аппаратной части.

Ключевые особенности:

• Превосходные ВЧ-характеристики: Модулятор I/Q с картезианской петлей обратной связи обеспечивает мощность в соседнем канале на 10 дБ лучше требований ETSI (до -70 дБ при 25 кГц) и исключительно низкий шум передатчика (тип. -145 дБн @ 300 кГц). Это позволяет размещать передатчик и приемник на расстоянии всего 350 метров друг от друга без потери чувствительности, что в 5 раз меньше, чем у стандартного оборудования.
• Полностью цифровая архитектура "до антенны": Радиостанции поддерживают как классические аналоговые интерфейсы, так и современные цифровые (VoIP по ED-137B и E1/T1), обеспечивая плавный переход к IP-инфраструктуре УВД. Один приемник может одновременно обслуживать до 7 VoIP-сессий для различных диспетчерских систем (VCS).
• Автоматическая адаптация и самодиагностика: Устройство самостоятельно контролирует более 80 параметров. При выходе температуры или КСВ за пределы нормы, передатчик плавно снижает выходную мощность, продолжая работу, и автоматически восстанавливает ее до 100% при нормализации условий.
• Безобслуживаемая эксплуатация: Благодаря встроенным алгоритмам Continuous Built-In Test (CBIT) и электронному учету инвентарных данных, обслуживание сводится к замене модуля. Калибровка опорного генератора (OCXO) требуется не чаще одного раза в 15 лет.
• Интеллектуальный приемник: Оснащен двумя независимыми критериями шумоподавления (по уровню сигнала и отношению С/Ш), которые могут комбинироваться по логике И/ИЛИ. Функция обнаружения одновременных передач помогает диспетчерам избегать опасных ситуаций в эфире.

Модельный ряд R&S®Series4200:
Семейство включает шесть основных модификаций для работы в ОВЧ и УВЧ диапазонах. Все модели имеют модульную конструкцию и унифицированные корпуса для установки в 19" стойки.
Приемопередатчики (Трансиверы):

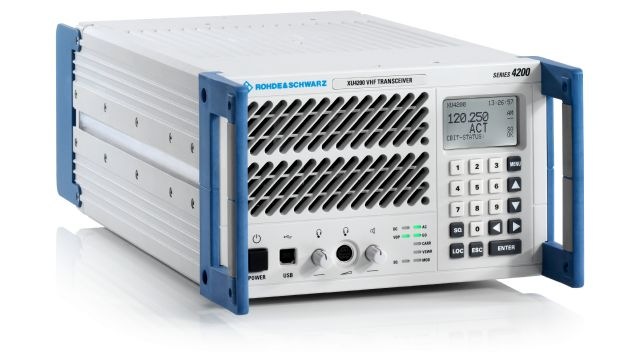

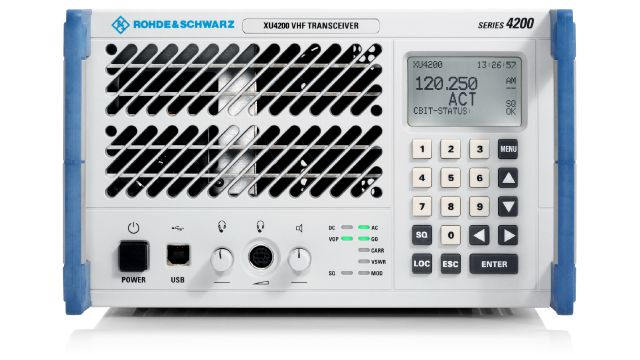

R&S®XU4200

• Диапазон частот: 112 – 156 МГц (ОВЧ)
• Тип: Приемопередатчик
• Выходная мощность: 50 Вт
• Особенности: Встроенный PIN-диодный коммутатор TX/RX для работы на общую антенну. Полностью дуплексный режим.

R&S®XD4200

• Диапазон частот: 225 – 400 МГц (УВЧ)
• Тип: Приемопередатчик
• Выходная мощность: 50 Вт
• Особенности: Встроенный коммутатор TX/RX, поддержка смещения несущей.
• Передатчики:
• (Для конфигураций с вынесенным приемником или на передающих радиоузлах)

R&S®SU4200

• Диапазон частот: 112 – 156 МГц (ОВЧ)
• Тип: Передатчик
• Выходная мощность: 50 Вт
• Особенности: Независимый синтезатор, идеален для систем VOLMET и ATIS.

R&S®SD4200

• Диапазон частот: 225 – 400 МГц (УВЧ)
• Тип: Передатчик
• Выходная мощность: 50 Вт
• Особенности: Предназначен для работы в составе крупных радиоузлов.

Компактные приемники:
*(Ультракомпактное исполнение 19"/4 для экономии места в стойке)*

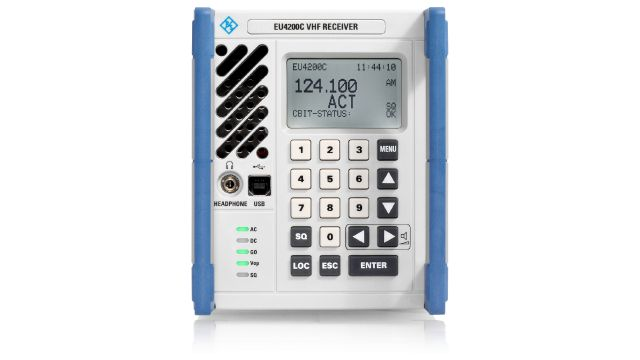

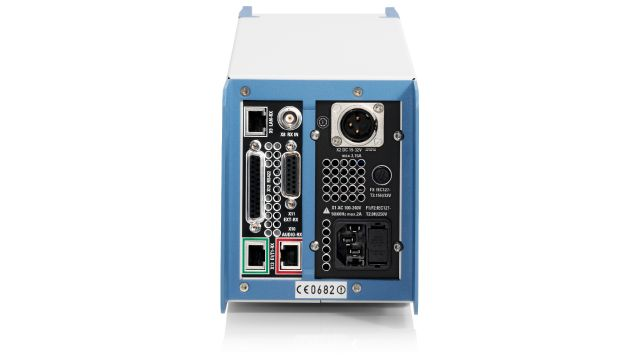

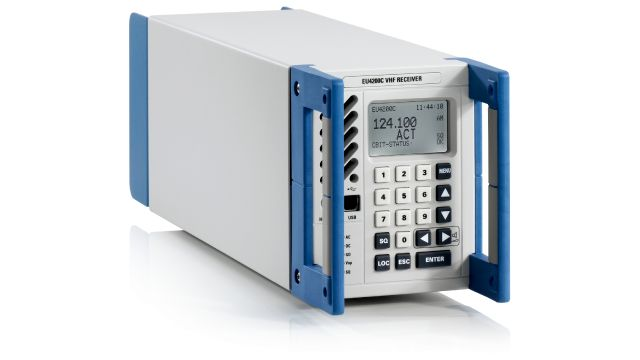

R&S®EU4200C

• Диапазон частот: 112 – 156 МГц (ОВЧ)
• Тип: Компактный приемник
• Форм-фактор: 19"/4, 3U
• Особенности: Четыре таких приемника занимают место одного стандартного трансивера.

R&S®ED4200C

• Диапазон частот: 225 – 400 МГц (УВЧ)
• Тип: Компактный приемник
• Форм-фактор: 19"/4, 3U
• Особенности: Низкий коэффициент шума, два независимых аудиовыхода.

Опции и аксессуары:
Программные опции (активируются ключом):
• R&S®Series4200-K1 (OCXO): Активация термостатированного кварцевого генератора (OCXO) с точностью ±0,3 ppm и стабильностью на 15 лет.
• R&S®Series4200-K2 (E1): Активация цифрового интерфейса E1 (ITU-T G.703) для передачи речи.
• R&S®Series4200-K3 (VDL2): Активация режима передачи данных VDL Mode 2 (только для ОВЧ).
• R&S®Series4200-K4 (ACARS): Активация режима ACARS.
• R&S®Series4200-K5 (SNMP): Поддержка управления по SNMP MIB согласно EUROCAE ED-137B.

Модули расширения и аксессуары:
• R&S®ZS4200: Инструмент технического обслуживания на базе ПК (графический интерфейс для настройки, калибровки и клонирования конфигураций).
• R&S®GB208: Блок управления AF для подключения до 8 трансиверов к рабочему месту диспетчера.
• R&S®GB4000T / GB4000V: Блоки дистанционного управления и звуковые блоки на базе IP (VoIP).
• R&S®ZF4200: Набор ответных разъемов (индивидуально для каждой модели).

 Системные компоненты (для построения инфраструктуры):
• R&S®FU221 / FD221: Автоматические фильтры и мультикуплеры ОВЧ/УВЧ.
• R&S®KG4200: Системная 19" стойка УВД (до 24 приемопередатчиков или 48 компактных приемников).
• R&S®VCS-4G: Масштабируемая IP-система речевой связи (VCS) для УВД.
• R&S®RCMSII: Система дистанционного контроля и мониторинга (поддержка SNMP).
