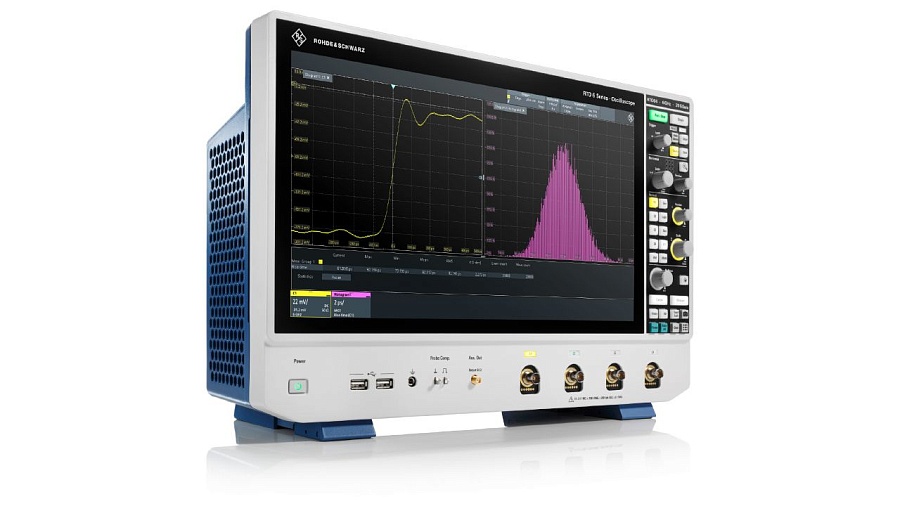

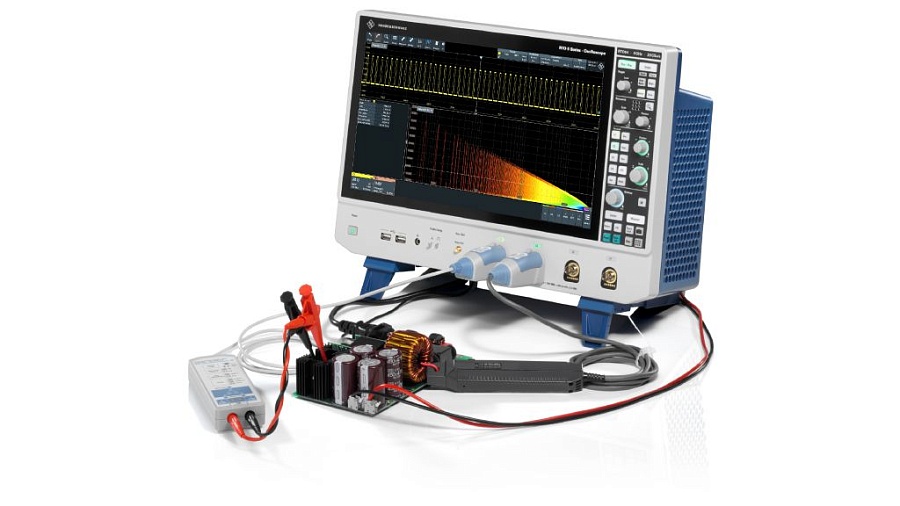

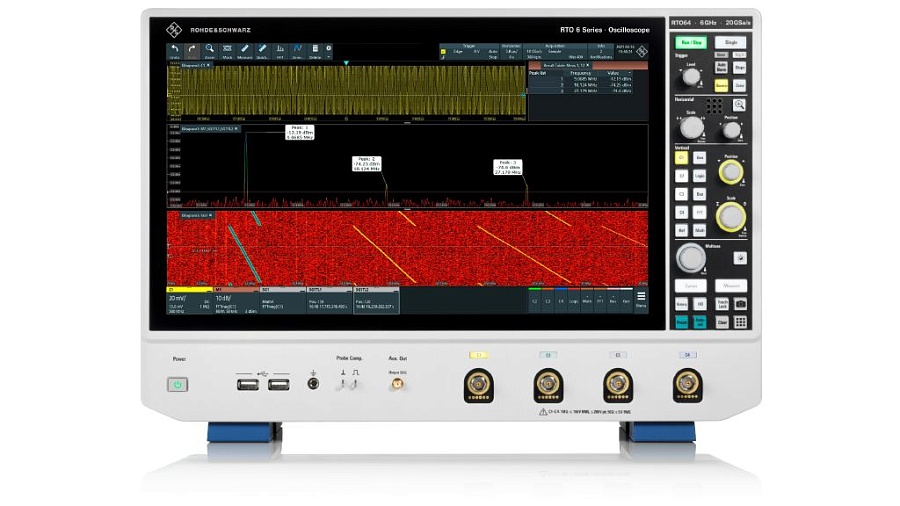

RTO6-B96 R&S Осциллограф

RTO6-B96 R&S Осциллограф

4 КАНАЛА 6 ГГц. Осциллограф цифровой Rohde&Schwarz серия RTO.
Под заказ

  • Максимальная полоса пропускания 6 ГГц
  • Скорость сбора данных 1 млн осцилл/с
  • Частота дискретизации до 20 Гвыб/с
  • Вертикальное разрешение до 16 бит
  • Глубина памяти до 2 млрд точек
  • Превосходная целостность сигнала: ENOB до 9.4 бит
  • Чрезвычайно низкий уровень шума: 10 мВскз
  • Широкий набор инструментов: аппаратно-ускоренная математика, режим истории, маски и более 90 видов автоматических измерений
  • Опциональные измерения

    - I/Q интерфейс (опция RTO6-K11)
    - Анализ джиттера (опция RTO6-K12)
    - Восстановление тактовой частоты (опция RTO6-K13)
    - Анализ мощности (опция RTO6-K31)
    - Спектральный анализ (опция RTO6-K37)
    - Компенсация тракта (опция RTO6-K121)
    - TDR/TDT анализ (опция RTO6-K130)
    - Расширенный анализ джиттера (опция RTO6-K33)
    - Расширенный анализ шума (опция RTO6-K134)
    - Логический анализатор (опция RTO6-B1)
    - Генератор произвольной формы (опция RTO6-В6)
    - Дифференциальный генератор импульсов (опция RTO6-В7)


R&S®RTO6  предоставляет надежные результаты и выступает в качестве опытного лабораторного ассистента, позволяя быстро решать измерительные задачи, не нарушая график работ. Осциллографы серии R&S®RTO6 дополняют ваш инженерный опыт и повышают уверенность в измерениях благодаря возможности глубокого анализа необходимых характеристик.

Осциллографы серии R&S®RTO6 предоставляют все необходимые сигналы для полного понимания работы ваших систем. Большой сенсорный экран с диагональю 15,6 дюйма и новый графический пользовательский интерфейс совместно с высокой частотой обновления осциллограммы, превосходной точностью воспроизведения сигналов, цифровым запуском и быстродействующей памятью служат в качестве полностью интегрированного решения для анализа частот, анализа протоколов и логического анализа. Широкий набор измерительных инструментов осциллографов серии R&S®RTO6 совместно с усовершенствованным пользовательским интерфейсом помогает быстро устранять как простые, так и сложные проблемы цепей.

Аппаратные опции:
R&S®RTO6-B1 Логический анализатор 16 цифровых каналов, 5 Гвыб/с, 400 МГц
R&S®RTO6-B7 Дифференциальный источник импульсов 16ГГц
R&S®RTO6-B6 Генераторы сигналов произвольной формы осциллографы. 14 бит, 2 аналоговых канала, 8 цифровых каналов, полоса пропускания 100 МГц, память 40 млн отсчетов/канал, частота дискретизации 500 млн отсчетов/с.
R&S®RTO6-B10      Интерфейс GPIB
R&S®RTO6-B19 Сменный SSD с предустановленной ОС и прошивкой осциллографа

Опции модернизации памяти:
R&S®RTO6-B104   Расширение памяти до 400 млн. точек на 4 канала, 800 млн. точек на 2 канала
R&S®RTO6-B110     Обновление памяти до 1 млд точек на 4 каналах, до 2 млд точек на 2 каналах

Общий анализ:
R&S®RTO6-K12  Анализ джиттера
R&S®RTO6-K13  Восстановление данных часов
R&S®RTO6-K31  Анализ мощности
R&S®RTO6-K37  Спектральный анализ
R&S®RTO6-K39  Интерфейс Python
R&S®RTO6-K130    Анализ TDR/TDT
R&S®RTO6-K33  Расширенный анализ джиттера
R&S®RTO6-K134  Расширенный анализ шума

Запуск и декодирование последовательных протоколов:
R&S®RTO6-K500  Анализ шин: функции измерений и анализа
R&S®RTO6-K510  Пакет запуска и декодирования   I2C, SPI, RS-232, UART, I2S, LJ, RJ, TDM, Manchester, NRZ
R&S®RTO6-K520  Протоколы для автомобилестроения: CAN incl. CAN-dbc file import, CAN-FD, LIN, FlexRay™ incl. Fibex file import, SENT, CXPI
R&S®RTO6-K530  Протоколы для аэрокосмической промышленности MIL-STD-1553, ARINC 429, SpaceWire
R&S®RTO6-K540  Протоколы для Ethernet: 10BASE-T, 100BASE-TX, MDIO
R&S®RTO6-K550  Запуск и декодирование MIPI RFFE
R&S®RTO6-K560  Пакет запуска и декодирования "Ethernet для автомобилестроения":  IEEE 100BASE-T1, IEEE 1000BASE-T1
R&S®RTO6-K570  Пакет запуска и декодирования "Протоколы для USB": USB 1.0/1.1, USB 2.0/HSIC, USB 3.1 Gen 1, USB Power Delivery (USB-PD), USB SSIC
R&S®RTO6-K580  Пакет запуска и декодирования "MIPI M-PHY, D-PHY": MIPI D-PHY, MIPI M-PHY, UniPro, декодирования для  DSI und CSI-2
R&S®RTO6-K590  Пакет запуска и декодирования  "PCI Express": 8b10b (up to 6.25 Gbit/s), PCI Express Revision 1.x/2.x
R&S®RTO6-TDBDL       Пакет запуска и декодирования: разблокирует функции запуска и декодирования для всех протоколов, включенных в R&S RTO6-K500/-K510/-K520/-K530/-K540/-K550/-K560/-K570/-K580/-K590


Испытания на соответствие стандартам:
R&S®RTO6-K21    испытания на соответствие стандарту USB 2.0
R&S®RTO6-K22  испытания на соответствие стандарту 10M/100M/1G-BASE-T/EE Ethernet
R&S®RTO6-K23  Испытания Ethernet на соответствие стандарту (2.5/5/10GBASE-T)
R&S®RTO6-K24  испытания на соответствие стандарту IEEE 100BASE-T1
R&S®RTO6-K26  испытания на соответствие стандарту MIPI-D-PHY
R&S®RTO6-K81  испытания на соответствие стандарту PCI Express 1.1/2.0
R&S®RTO6-K87  испытания на соответствие стандарту IEEE 1000BASE-T1
R&S®RTO6-K88  испытания на соответствие стандарту MGBASE-T1
R&S®RTO6-K89  испытания на соответствие стандарту IEEE 10BASE-T1
R&S®RTO6-K91  ПО для испытаний на соответствие и устранения нарушений целостности сигнала DDR3/DDR3L/LPDDR3
R&S®RTO6-K92  испытания на соответствие стандарту eMMC
R&S®RTO6-K99  Автоматизация R&S ScopeSuite

Векторный анализ сигналов
R&S®VSE-K6  Анализ импульсных сигналов
R&S®VSE-K10  Измерения GSM, EDGE, EDGE Evolution и VAMOS согласно стандартам (3GPP TS 45.005, 5.010 и 51.021)
R&S®VSE-K7  Анализ аналоговых видов модуляций (АМ/ЧМ/ФМ)
R&S®VSE-K70  Векторный анализ сигналов
R&S®FSPC  Лицензионный ключ
R&S®VSE-K6A  Многоканальные импульсные измерения
R&S®VSE-K72  Измерения стандарта 3GPP FDD  для анализаторов спектра и сигналов
R&S®VSE-K91  Измерения стандарта IEEE 802.11a/b/g
R&S®VSE-K91p  Измерения стандарта IEEE 802.11P для анализаторов спектра и сигналов
R&S®VSE-K91N  Измерения стандарта IEEE 802.11N для анализаторов спектра и сигналов
R&S®VSE-K91AC  Измерения стандарта IEEE 802.11AC
R&S®VSE-K91AX  Измерения стандарта IEEE 802.11AX
R&S®VSE-K96  Анализ сигналов OFDM
R&S®VSE-K100  Измерения стандарта EUTRA/LTE FDD Uplink and Downlink
Показать большеменьше
