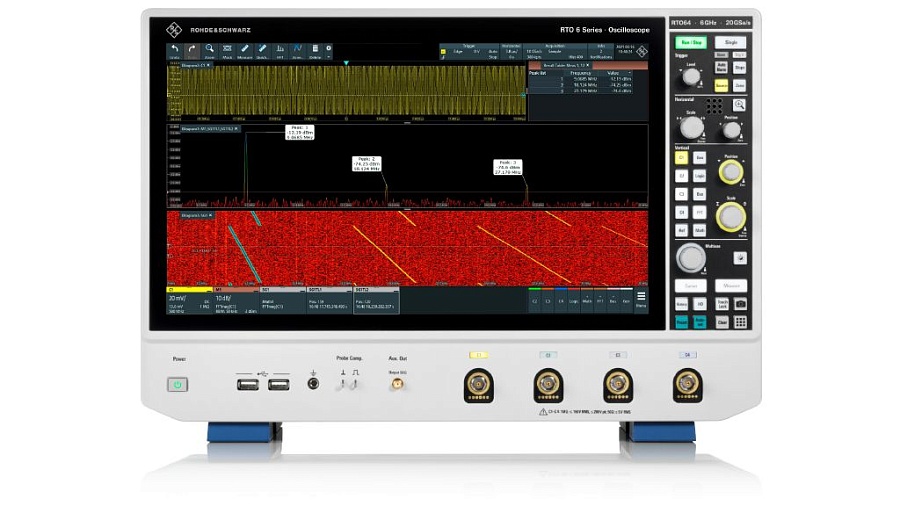

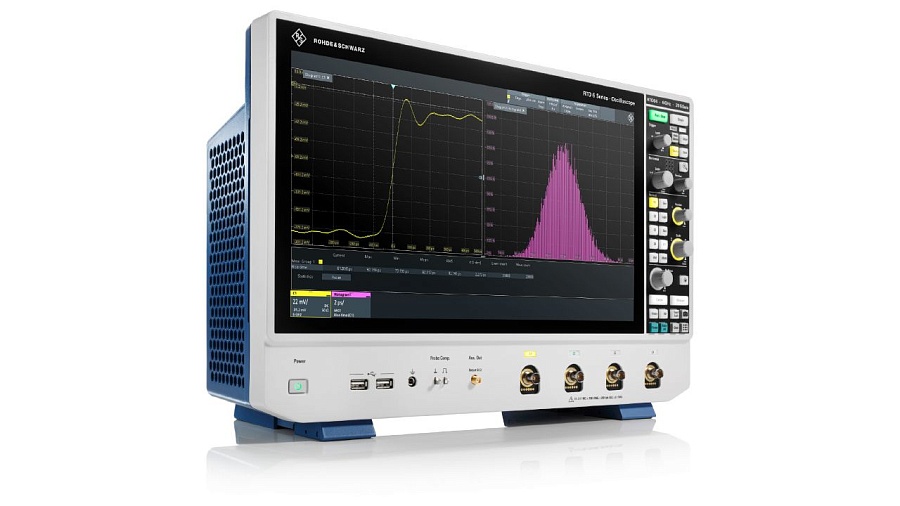

RTO6-B92 R&S Осциллограф
2 ГГц, 4 канала. Цифровой осциллограф Rohde&Schwarz серии RTO. Код 1802.0201.02.
7 522 586 руб.
Ключевые особенности осциллографа Rohde&Schwarz RTO6-B92:
- Максимальная полоса пропускания 6 ГГц
- Скорость сбора данных 1 млн осцилл/с
- Частота дискретизации до 20 Гвыб/с
- Вертикальное разрешение до 16 бит
- Глубина памяти до 2 млрд точек
- Превосходная целостность сигнала: ENOB до 9.4 бит
- Чрезвычайно низкий уровень шума: 10 мВскз
- Широкий набор инструментов: аппаратно-ускоренная математика, режим истории, маски и более 90 видов автоматических измерений
Опциональные измерения цифрового осциллографа R&S:
- I/Q интерфейс (опция RTO6-K11)
- Анализ джиттера (опция RTO6-K12)
- Восстановление тактовой частоты (опция RTO6-K13)
- Анализ мощности (опция RTO6-K31)
- Спектральный анализ (опция RTO6-K37)
- Компенсация тракта (опция RTO6-K121)
- TDR/TDT анализ (опция RTO6-K130)
- Расширенный анализ джиттера (опция RTO6-K33)
- Расширенный анализ шума (опция RTO6-K134)
- Логический анализатор (опция RTO6-B1)
- Генератор произвольной формы (опция RTO6-В6)
- Дифференциальный генератор импульсов (опция RTO6-В7)
- Анализ джиттера (опция RTO6-K12)
- Восстановление тактовой частоты (опция RTO6-K13)
- Анализ мощности (опция RTO6-K31)
- Спектральный анализ (опция RTO6-K37)
- Компенсация тракта (опция RTO6-K121)
- TDR/TDT анализ (опция RTO6-K130)
- Расширенный анализ джиттера (опция RTO6-K33)
- Расширенный анализ шума (опция RTO6-K134)
- Логический анализатор (опция RTO6-B1)
- Генератор произвольной формы (опция RTO6-В6)
- Дифференциальный генератор импульсов (опция RTO6-В7)
R&S®RTO6 предоставляет надежные результаты и выступает в качестве опытного лабораторного ассистента, позволяя быстро решать измерительные задачи, не нарушая график работ. Осциллографы серии R&S®RTO6 дополняют ваш инженерный опыт и повышают уверенность в измерениях благодаря возможности глубокого анализа необходимых характеристик.
Осциллографы Rohde Schwarz серии RTO6
предоставляют все необходимые сигналы для полного понимания работы ваших систем. Большой сенсорный экран с диагональю 15,6 дюйма и новый графический пользовательский интерфейс совместно с высокой частотой обновления осциллограммы, превосходной точностью воспроизведения сигналов, цифровым запуском и быстродействующей памятью служат в качестве полностью интегрированного решения для анализа частот, анализа протоколов и логического анализа. Широкий набор измерительных инструментов осциллографов серии R&S®RTO6 совместно с усовершенствованным пользовательским интерфейсом помогает быстро устранять как простые, так и сложные проблемы цепей.Аппаратные опции цифрового осциллографа Роде Шварц RTO6-B93:
| R&S®RTO6-B1 |
1801.6741.02 |
Логический анализатор 16 цифровых каналов, 5 Гвыб/с, 400 МГц |
| R&S®RTO6-B7 | 1801.6764.02 | Дифференциальный источник импульсов 16ГГц |
| R&S®RTO6-B6. | 1801.6758.02 | Генераторы сигналов произвольной формы осциллографы. 14 бит, 2 аналоговых канала, 8 цифровых каналов, полоса пропускания 100 МГц, память 40 млн отсчетов/канал, частота дискретизации 500 млн отсчетов/с. |
| R&S®RTO6-B10 | 1801.6770.02 | Интерфейс GPIB |
| R&S®RTO6-B19 | 1801.6787.02 | Сменный SSD с предустановленной ОС и прошивкой осциллографа |
Опции модернизации памяти:
| R&S®RTO6-B104 | 1801.6793.02 | Расширение памяти до 400 млн. точек на 4 канала, 800 млн. точек на 2 канала |
| R&S®RTO6-B110 | 1801.6806.04 |
Обновление памяти до 1 млд точек на 4 каналах, до 2 млд точек на 2 каналах |
Опции расширения полосы пропускания:
| R&S®RTO6-B234 | 1801.7390.02 | Расширение опции R&S®RTO6-B93 до 4 ГГц |
| R&S®RTO6-B236 | 1801.7402.02 | Расширение опции R&S®RTO6-B93 до 6 ГГц |
Общий анализ:
| R&S®RTO6-K12 | 1801.6829.02 | Анализ джиттера |
| R&S®RTO6-K13 | 1801.6835.02 | Восстановление данных часов |
| R&S®RTO6-K31 | 1801.6858.02 | Анализ мощности |
| R&S®RTO6-K37 | 1801.6870.02 | Спектральный анализ |
| R&S®RTO6-K39 | 1803.6778.02 | Интерфейс Python |
| R&S®RTO6-K130 | 1801.6893.02 | Анализ TDR/TDT |
| R&S®RTO6-K133 | 1801.6906.02 | Расширенный анализ джиттера |
| R&S®RTO6-K134 | 1801.7677.02 | Расширенный анализ шума |
Запуск и декодирование последовательных протоколов:
| R&S®RTO6-K500 | 1801.6864.02 | Анализ шин: функции измерений и анализа |
| R&S®RTO6-K510 | 1801.7019.02 | Пакет запуска и декодирования I2C, SPI, RS-232, UART, I2S, LJ, RJ, TDM, Manchester, NRZ |
| R&S®RTO6-K520 | 1801.7025.02 | Протоколы для автомобилестроения: CAN incl. CAN-dbc file import, CAN-FD, LIN, FlexRay™ incl. Fibex file import, SENT, CXPI |
| R&S®RTO6-K530 | 1801.7031.02 | Протоколы для аэрокосмической промышленности MIL-STD-1553, ARINC 429, SpaceWire |
| R&S®RTO6-K540 | 1801.7048.02 | Протоколы для Ethernet: 10BASE-T, 100BASE-TX, MDIO |
| R&S®RTO6-K550 | 1801.7054.02 | Запуск и декодирование MIPI RFFE |
| R&S®RTO6-K560 | 1801.7060.02 | Пакет запуска и декодирования "Ethernet для автомобилестроения": IEEE 100BASE-T1, IEEE 1000BASE-T1 |
| R&S®RTO6-K570 | 1801.7077.02 | Пакет запуска и декодирования "Протоколы для USB": USB 1.0/1.1, USB 2.0/HSIC, USB 3.1 Gen 1, USB Power Delivery (USB-PD), USB SSIC |
| R&S®RTO6-K580 | 1801.7083.02 | Пакет запуска и декодирования "MIPI M-PHY, D-PHY": MIPI D-PHY, MIPI M-PHY, UniPro, декодирования для DSI und CSI-2 |
| R&S®RTO6-K590 | 1801.7090.02 | Пакет запуска и декодирования "PCI Express": 8b10b (up to 6.25 Gbit/s), PCI Express Revision 1.x/2.x |
| R&S®RTO6-TDBDL | 1801.7725.02 | Пакет запуска и декодирования: разблокирует функции запуска и декодирования для всех протоколов, включенных в R&S RTO6-K500/-K510/-K520/-K530/-K540/-K550/-K560/-K570/-K580/-K590 |
Испытания на соответствие стандартам:
| R&S®RTO6-K21 | 1801.6912.02 | испытания на соответствие стандарту USB 2.0 |
| R&S®RTO6-K22 | 1801.6929.02 | испытания на соответствие стандарту 10M/100M/1G-BASE-T/EE Ethernet |
| R&S®RTO6-K23 | 1801.6935.02 | Испытания Ethernet на соответствие стандарту (2.5/5/10GBASE-T) |
| R&S®RTO6-K24 | 1801.6941.02 | испытания на соответствие стандарту IEEE 100BASE-T1 |
| R&S®RTO6-K26 | 1801.6958.02 | испытания на соответствие стандарту MIPI-D-PHY |
| R&S®RTO6-K81 | 1801.6964.02 | испытания на соответствие стандарту PCI Express 1.1/2.0 |
| R&S®RTO6-K87 | 1801.6970.02 | испытания на соответствие стандарту IEEE 1000BASE-T1 |
| R&S®RTO6-K88 | 1801.7890.02 | испытания на соответствие стандарту MGBASE-T1 |
| R&S®RTO6-K89 | 1801.6987.02 | испытания на соответствие стандарту IEEE 10BASE-T1 |
| R&S®RTO6-K91 | 1801.6993.02 | ПО для испытаний на соответствие и устранения нарушений целостности сигнала DDR3/DDR3L/LPDDR3 |
| R&S®RTO6-K92 | 1801.7160.02 | испытания на соответствие стандарту eMMC |
| R&S®RTO6-K99 | 1326.4419.02 | Автоматизация R&S ScopeSuite |
Векторный анализ сигналов
| R&S®VSE-K6 | 1320.7516.03 | Анализ импульсных сигналов |
| R&S®VSE-K10 | 1320.7574.03 | Измерения GSM, EDGE, EDGE Evolution и VAMOS согласно стандартам (3GPP TS 45.005, 5.010 и 51.021) |
| R&S®VSE-K7 | 1320.7539.02 | Анализ аналоговых видов модуляций (АМ/ЧМ/ФМ) |
| R&S®VSE-K70 | 1320.7522.02 | Векторный анализ сигналов |
| R&S®FSPC | 1310.0090.03 | Лицензионный ключ |
| R&S®VSE-K6A | 1345.1286.03 | Многоканальные импульсные измерения |
| R&S®VSE-K72 | 1320.7580.02 | Измерения стандарта 3GPP FDD для анализаторов спектра и сигналов |
| R&S®VSE-K91 | 1320.7597.02 | Измерения стандарта IEEE 802.11a/b/g |
| R&S®VSE-K96 | 1320.7922.03 | Анализ сигналов OFDM |
| R&S®VSE-K100 | 1320.7545.02 | Измерения стандарта EUTRA/LTE FDD Uplink and Downlink |
Документы
| Характеристика | Значение |
|---|
