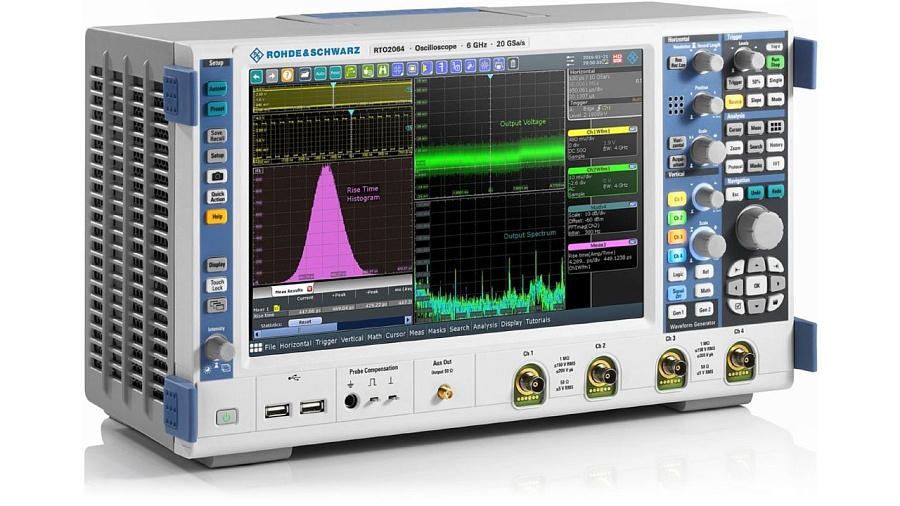

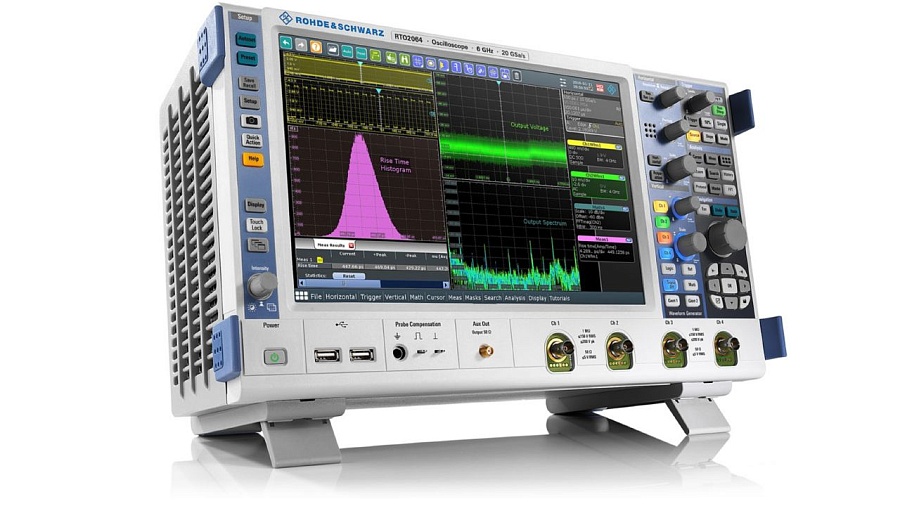

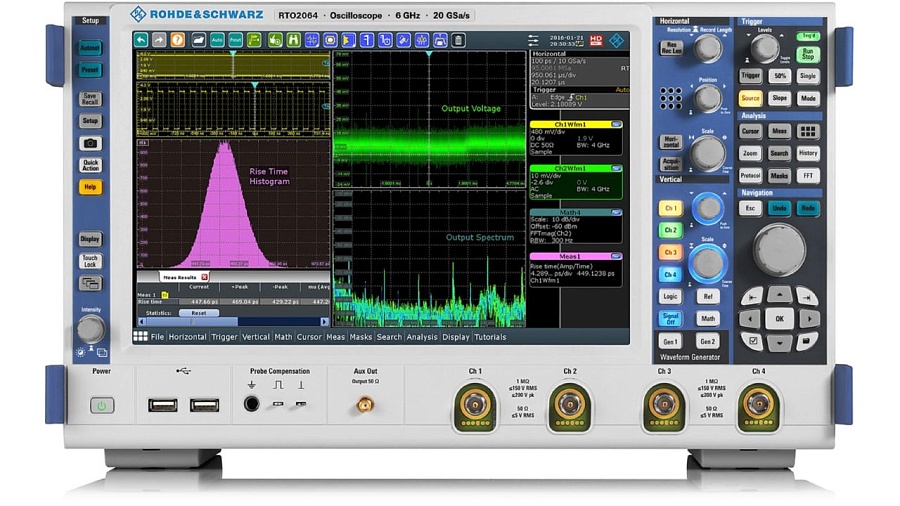

RTO2004 R&S Осциллограф

Полоса пропускания: от 600 МГц до 6 ГГц
Макс. частота дискретизации: 20 млрд отсчетов/с
Макс. объем памяти: 2 млрд отсчетов
Разрешение по вертикали до 16 бит
MSO: 16 цифровых каналов, опция, возможна модернизация.

Осциллографы RTO®2000 с полосой пропускания от 600 МГц до 6 ГГц превосходно подходят для испытаний как во временной, так и в частотной области. Благодаря великолепной точности воспроизведения сигнала, быстроте реагирования 1 млн осциллограмм/с и разрешению по вертикали до 16 разрядов измерения становятся быстрыми и достоверными. Емкостной сенсорный экран с функцией SmartGrid обеспечивает удобное и интуитивно понятное управление.

Ускоренный поиск сбоев сигнала благодаря быстродействию в 1 млн осциллограмм/с
Объем памяти до 2 млрд отсчетов для анализа длинных последовательностей
Разрешение по вертикали до 16 бит
Многоканальный анализ спектра.

Цифровой осциллограф РодеШварц серии RTO2004 снят с производства, в качестве аналога рассмотрите RTO6-B90

Аппаратные опции цифрового осциллографа R&S RTO2004:

Опция	Описание
R&S®RTO-B1 (Код заказа 1326.3558.02)	Опция анализа внешних сигналов
R&S®RTO-B4 (Код заказа 1304.8305.02)	Опция термостатированного опорного генератора
R&S®RTO-B6 (Код заказа 1329.7054.02)	Опция генератора произвольной формы. 2 аналоговых каналов+8 цифровых, 100МГц
R&S®RTO-B7 (Код заказа 1333.2030.02)	Дифференциальный источник импульсов
R&S®RTO-B10 (Код заказа 1304.8311.03)	Интерфейс GPIB
R&S®RTO-B19 (Код заказа 1329.7048.02)	Запасной жесткий диск SSD
R&S®RTO-B101 (Код заказа 1329.7060.02)	увеличения памяти до 100 млн отсчетов на канал
R&S®RTO-B102 (Код заказа 1329.7077.02)	увеличения памяти до 200 млн отсчетов на канал
R&S®RTO-B104 (Код заказа 1329.7083.02)	увеличения памяти до 400 млн отсчетов на канал
R&S®RTO-B110 (Код заказа1329.7090.02)	увеличения памяти до 1 млрд отсчетов на канал
R&S®RTO-B201 (Код заказа 1329.7102.02)	Расширение полосы пропускания RTO2002/4 до 1 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTO-B202 (Код заказа 1329.7119.02)	Расширение полосы пропускания RTO2002/4 до 2 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTO-B203 (Код заказа 1329.7125.02)	Расширение полосы пропускания RTO2002/4 до 3 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTO-B204 (Код заказа 1329.7131.02)	Расширение полосы пропускания RTO2002/4 до 4 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTO-B206 (Код заказа 1329.7148.02)	Расширение полосы пропускания RTO2002/4 до 6 ГГц , включая калибровку. Активируется программным кодом.

Программные опции цифрового осциллографа Роде Шварц RTO2004:

R&S®RTO-K17 (Код заказа 1326.0536.02.)	Высокое разрешение 16 бит
R&S®RTO-K22 (Код заказа 1317.4678.02)	Опция проверки на соответствие Ethernet
R&S®RTO-K12 (Код заказа1317.4690.02)	Анализ джиттера
R&S®RTO-K18 (Код заказа1326.3029.02)	Анализ спектра
R&S®RTO-K1 (Код заказа1304.8511.02)	Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTO-K2 (Код заказа1304.8528.02)	Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTO-K3 (Код заказа1304.8534.02)	Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
R&S®RTO-K4 (Код заказа1304.8540.02)	Опция синхронизации и декодирования последовательных данных FlexRay
R&S®RTO-K5 (Код заказа1317.3620.02)	Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM
R&S®RTO-K6 (Код заказа1317.7419.02)	Синхронизация и декодирование последовательного интерфейса MIL-1553
R&S®RTO-K7 (Код заказа1317.7425.02)	Синхронизация и декодирование последовательного интерфейса ARINC 429
R&S®RTO-K8 (Код заказа1326.0220.02)	Опция декодирования последовательных данных Ethernet 10/100BASE-T
R&S®RTO-K9 (Код заказа1325.9881.02)	Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD
R&S®RTO-K10 (Код заказа1329.7354.02)	Опция синхронизации и декодирования последовательных данных SENT
R&S®RTO-K35 (Код заказа1801.2846.02)	Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1.
R&S®RTO-K11 (Код заказа1317.2975.02)	демодуляция сигналов на квадратурные составляющие
