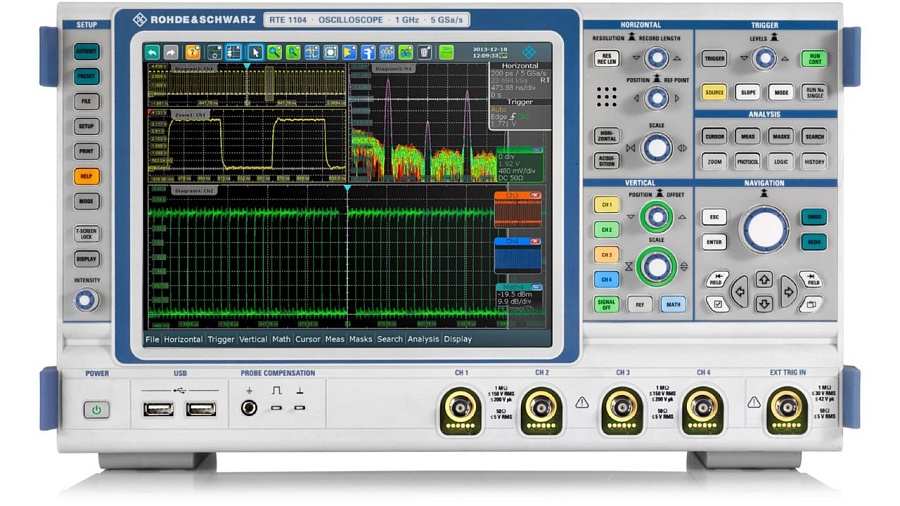

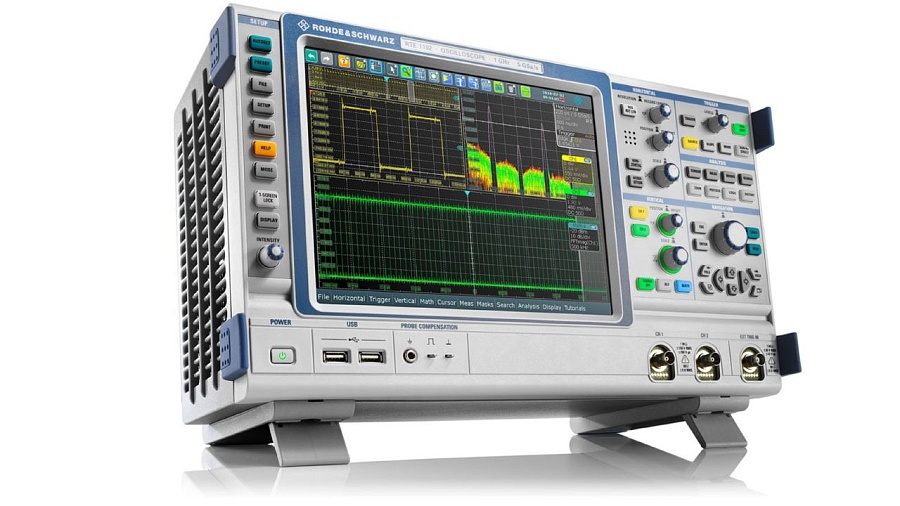

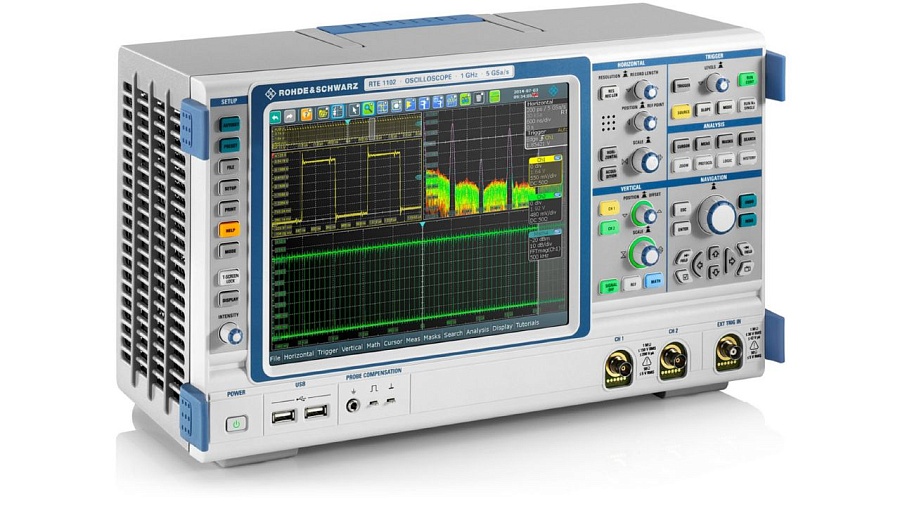

RTE1104 R&S Осциллограф

RTE1104 R&S Осциллограф

4 канала 1 ГГц. Осциллограф Rohde&Schwarz  серии RTE1000.
Под заказ

Цифровой осциллограф RTE представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированныхобластях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств. Функция QuickMeas обеспечивает получение ключевых результатов  измерения нажатием одной кнопки.


Ключевые особенности:

  •      Полоса пропускания: от 200 МГц до 2 ГГц

  •      Частота дискретизации: 5 млрд отсчетов/с

  •      Максимальный объем памяти: 200 млн отсчетов

  •      Разрешение по вертикали: до 16 бит

  •      MSO: 16 цифровых каналов, опция, возможна модернизация.

Аппаратные опции:

Опция Описание
R&S®RTE-B1 Опция смешанных сигналов Rohde & Schwarz RTE-B1 макс 400 МГц, 5 ГСА/с, 16 каналов, 100MSa на канал
R&S®RTE-B6 Опция генератора сигналов произвольной формы и шаблонов с разрешением 14 разрядов, 2 аналоговыми каналами, 8 цифровыми каналами, полосой пропускания 100 МГц, памятью 40 млн отсчетов/канал, частотой дискретизации 500 млн отсчетов/с.
R&S®RTE-B10         Интерфейс GPIB
R&S®RTE-B18 Съемный твердотельный диск (SSD) со встроенным ПО.
R&S®RTE-B101 Апгрейд памяти до 20 млн. отсчетов
R&S®RTE-B102 Апгрейд памяти до 100 млн. отсчетов
R&S®RTE-B212 Расширение полосы пропускания осциллографа RTE1102/4 до 1,5 ГГц , включая калибровку.
R&S®RTE-B213 Расширение полосы пропускания осциллографа RTE1102/4 до 2 ГГц , включая калибровку. Активируется программным кодом.
R&S®RTE-B214 Расширение полосы пропускания осциллографа RTE1152/4 до 2 ГГц , включая калибровку. Активируется программным кодом.

Программные опции:

R&S®RTE-K1 Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTE-K2  Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTE-K3  Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
R&S®RTE-K4 Cинхронизация и декодирование последовательных данных FlexRay
R&S®RTE-K5  Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM
R&S®RTE-K6  Синхронизация и декодирование последовательного интерфейса MIL-1553
R&S®RTE-K7  Синхронизация и декодирование последовательного интерфейса ARINC 429
R&S®RTE-K8 Декодирование последовательных данных Ethernet 10/100BASE-T
R&S®RTE-K9 Синхронизация и декодирование последовательных данных CAN-FD
R&S®RTE-K10 Cинхронизация и декодирование последовательных данных SENT
R&S®RTE-K35 Опция анализа шин  I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1
R&S®RTE-K50 Опция синхронизации и декодирования последовательных данных шин Manchester и NRZ
R&S®RTE-K55 Опция синхронизации и декодирования последовательных данных MDIO
R&S®RTE-K57 Опция синхронизации и декодирования последовательных данных 100BASE-T1
R&S®RTE-K60 Опция синхронизации и декодирования последовательных данных USB 2.0/HSIC
R&S®RTE-K63 Опция синхронизации и декодирования последовательных данных USB-PD
R&S®RTE-K65 Опция синхронизации и декодирования сигналов интерфейсов SpaceWire
R&S®RTE-K76 Опция синхронизации и декодирования сигналов интерфейсов CXPI
 R&S®RTE-K17 Опция ПО осциллографа режима HD
 R&S®RTE-K18 Опция анализа спектра
 R&S®RTE-K31 Опция анализа параметров электропитания
