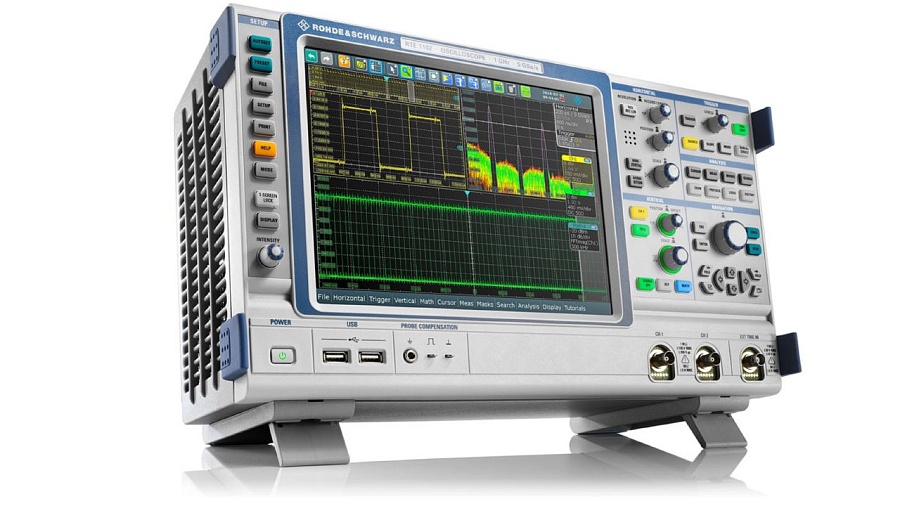

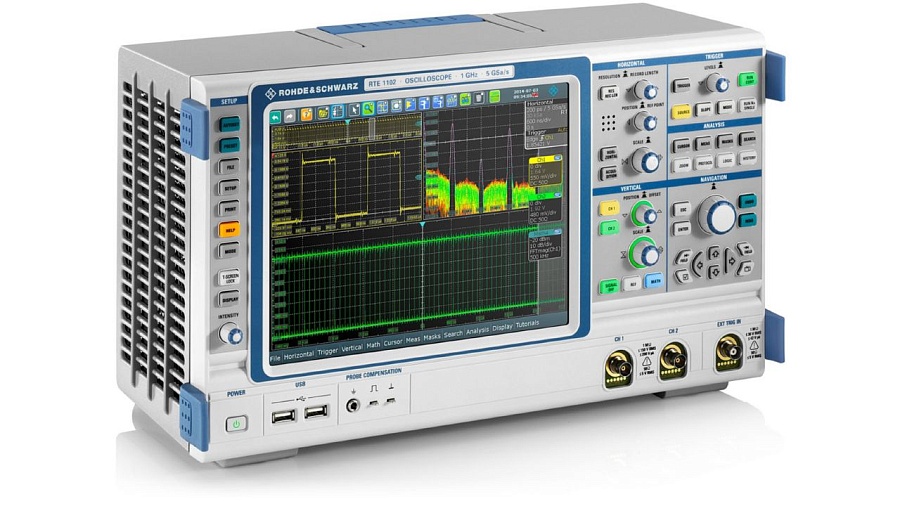

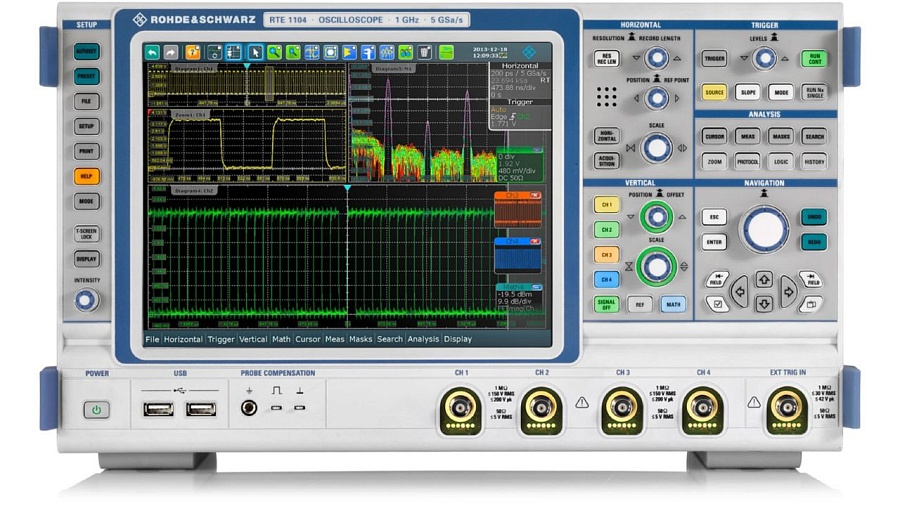

Цифровой осциллограф Rohde&Schwarz серии RTE

представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств. Функция QuickMeas обеспечивает получение ключевых результатов измерения нажатием одной кнопки.

Ключевые особенности цифрового осциллографа RTE1152 R&S:

Полоса пропускания: от 200 МГц до 2 ГГц
Частота дискретизации: 5 млрд отсчетов/с
Максимальный объем памяти: 200 млн отсчетов
Разрешение по вертикали: до 16 бит
MSO: 16 цифровых каналов, опция, возможна модернизация.

Аппаратные опции осциллографа Роде Шварц RTE1152:

Опция	Описание
R&S®RTE-B1	Опция смешанных сигналов Rohde & Schwarz RTE-B1 макс 400 МГц, 5 ГСА/с, 16 каналов, 100MSa на канал
R&S®RTE-B6	Опция генератора сигналов произвольной формы. 2 аналог. канала+ 8цифровых каналов, 100 МГц, 500 млн. отсчетов/сек
R&S®RTE-B10	Интерфейс GPIB
R&S®RTE-B18	Съемный твердотельный диск (SSD) со встроенным ПО.
R&S®RTE-B101	Апгрейд памяти до 20 млн. отсчетов
R&S®RTE-B102	Апгрейд памяти до 100 млн. отсчетов
R&S®RTE-B214	Расширение полосы пропускания осциллографа RTE1152/4 до 2 ГГц , включая калибровку. Активируется программным кодом.

Программные опции цифрового осциллографа R&S RTE1152:

Опция	Описание
R&S®RTE-K1	Синхронизация и декодирование последовательных данных I2C/SPI.
R&S®RTM-K2	Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485.
R&S®RTE-K3	Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC.
R&S®RTE-K4	Опция синхронизации и декодирования последовательных данных FlexRay
R&S®RTE-K5	Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM
R&S®RTE-K6	Синхронизация и декодирование последовательного интерфейса MIL-1553
R&S®RTE-K7	Синхронизация и декодирование последовательного интерфейса ARINC 429
R&S®RTE-K8	Опция декодирования последовательных данных Ethernet 10/100BASE-T
R&S®RTE-K9	Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD
R&S®RTE-K10	Опция синхронизации и декодирования последовательных данных SENT
R&S®RTE-K35	Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1.
R&S®RTE-K50	Опция синхронизации и декодирования последовательных данных шин Manchester и NRZ
R&S®RTE-K55	Опция синхронизации и декодирования последовательных данных MDIO
R&S®RTE-K57	Опция синхронизации и декодирования последовательных данных 100BASE-T1
R&S®RTE-K60	Опция синхронизации и декодирования последовательных данных USB 2.0/HSIC
R&S®RTE-K63	Опция синхронизации и декодирования последовательных данных USB-PD
R&S®RTE-K65	Опция синхронизации и декодирования сигналов интерфейсов SpaceWire
R&S®RTE-K76	Опция синхронизации и декодирования сигналов интерфейсов CXPI
R&S®RTE-K17	Опция ПО осциллографа режима HD
R&S®RTE-K18	Опция анализа спектра
R&S®RTE-K31	Опция анализа параметров электропитания
