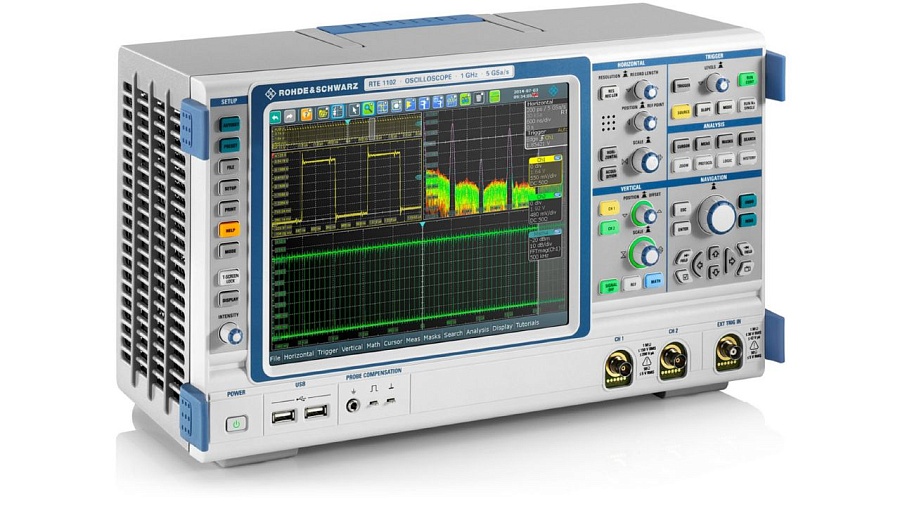

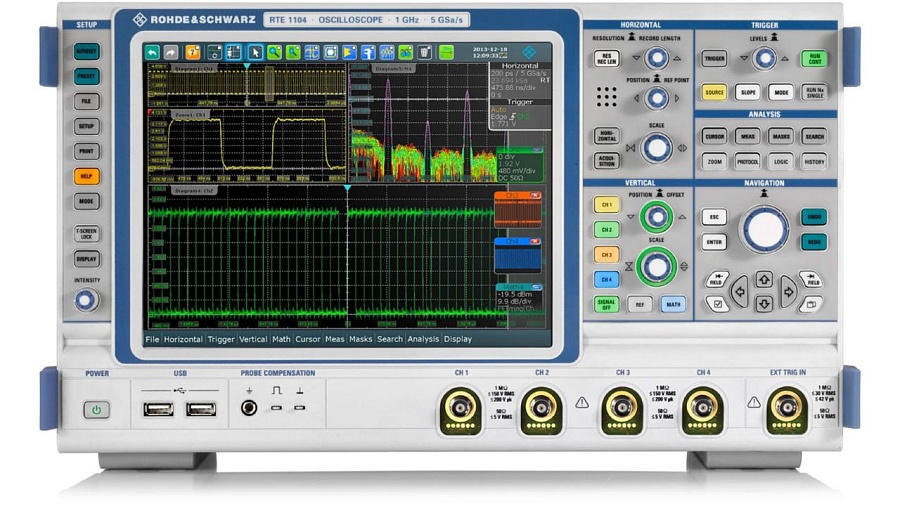

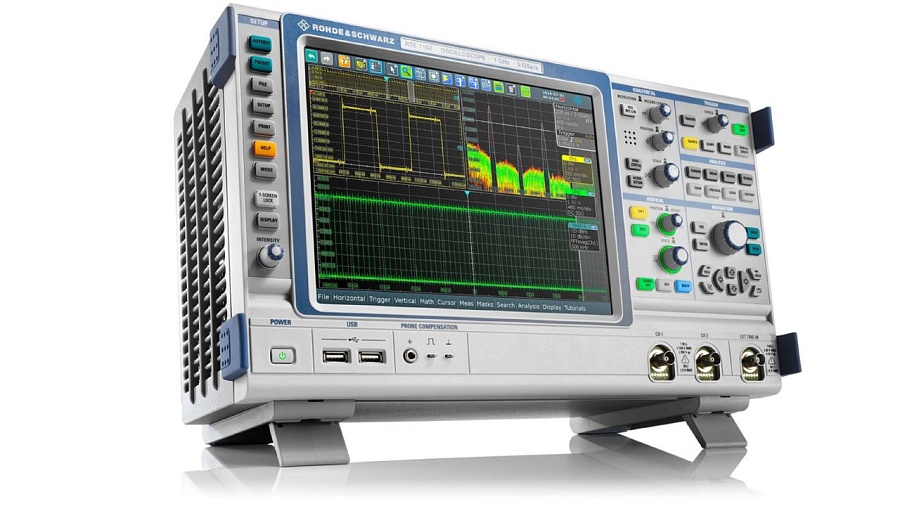

RTE1024 R&S Осциллограф
200 МГц, 4 канала. Цифровой осциллограф Rohde&Schwarz серии RTE1000. Код заказа товара 1326.2000.24
Цифровой осциллограф Rohde&Schwarz серии RTE
представляют собой идеальное решение для выполнения расширенной отладки и решения задач анализа в лабораторных условиях. Кроме того, они могут быть использованы в специализированных областях применения, таких как - анализ мощности, анализ ЭМП и т.д. Опция смешанных сигналов MSO и различные опции анализа данных последовательных протоколов делают осциллографы прекрасным инструментом для тестирования аппаратной части различных устройств. Функция QuickMeas обеспечивает получение ключевых результатов измерения нажатием одной кнопки.Ключевые особенности цифрового осциллографа RTE1024 R&S:
-
Полоса пропускания: от 200 МГц до 2 ГГц
-
Частота дискретизации: 5 млрд отсчетов/с
-
Максимальный объем памяти: 200 млн отсчетов
-
Разрешение по вертикали: до 16 бит
-
MSO: 16 цифровых каналов, опция, возможна модернизация.
Цифровые осциллографы РодеШварц серии RTE1000 сняты с производства, в качестве аналога рассмотрите
Аппаратные опции осциллографа Роде Шварц RTE1024:
Опция |
|
Описание |
| R&S®RTE-B1 | 1326.3570.02 | Опция смешанных сигналов Rohde & Schwarz RTE-B1 макс 400 МГц, 5 ГС/с, 16 каналов, 100MSa на канал |
| R&S®RTE-B6 | 1326.3012.02 | Опция генератора сигналов произвольной формы и шаблонов с разрешением 14 разрядов, 2 аналоговыми каналами, 8 цифровыми каналами, полосой пропускания 100 МГц, памятью 40 млн отсчетов/канал, частотой дискретизации 500 млн отсчетов/с. |
| R&S®RTE-B10 | 1317.4978.02 | Интерфейс GPIB |
| R&S®RTE-B18 | 1317.7002.03 | Съемный твердотельный диск (SSD) со встроенным ПО(Windows 10). |
| R&S®RTE-B101 | 1326.1155.02 | Апгрейд памяти до 20 млн. отсчетов |
| R&S®RTE-B102 | 1326.1161.02 | Апгрейд памяти до 100 млн. отсчетов |
| R&S®RTE-B200 | 1326.1384.02 | Расширение полосы пропускания осциллографа RTE1022/4 до 350 МГц , включая калибровку. Активируется программным кодом. |
| R&S®RTE-B201 | 1326.1390.02 | Расширение полосы пропускания осциллографа RTE1022/4 до 500 МГц , включая калибровку. Активируется программным кодом. |
| R&S®RTE-B202 | 1326.1403.02 | Расширение полосы пропускания осциллографа RTE1022/4 до 1 ГГц , включая калибровку. Активируется программным кодом. |
| R&S®RTE-B203 | 1326.1410.02 | Расширение полосы пропускания осциллографа RTE1022/4 до 1,5 ГГц , включая калибровку. Активируется программным кодом. |
| R&S®RTE-B204 | 1326.1426.02 | Расширение полосы пропускания осциллографа RTE1022/4 до 2 ГГц , включая калибровку. Активируется программным кодом. |
Программные опции цифрового осциллографа R&S RTE1024:
| Опция | Код заказа товара | Описание |
| R&S®RTE-K1 | 1326.1178.02 | Синхронизация и декодирование последовательных данных I2C/SPI. |
| R&S®RTM-K2 | 1326.1184.02 | Запуск и декодирование для шины UART, а также для шин RS-232, RS-422 и RS-485. |
| R&S®RTE-K3 | 1326.1190.02 | Запуск и декодирование шин LIN и CAN, включая импорт файлов CAN DBC. |
| R&S®RTE-K4 | 1326.1203.02 | Опция синхронизации и декодирования последовательных данных FlexRay |
| R&S®RTE-K5 | 1326.1210.02 | Опция синхронизации и декодирования последовательных шин данных I2S/LJ/RJ/TDM |
| R&S®RTE-K6 | 1326.1226.02 | Синхронизация и декодирование последовательного интерфейса MIL-1553 |
| R&S®RTE-K7 | 1326.1232.02 | Синхронизация и декодирование последовательного интерфейса ARINC 429 |
| R&S®RTE-K8 | 1326.1332.02 | Опция декодирования последовательных данных Ethernet 10/100BASE-T |
| R&S®RTE-K9 | 1326.1249.02 | Синхронизация и декодирование (T&D) последовательных данных шины CAN-FD |
| R&S®RTE-K10 | 1326.1603.02 | Опция синхронизации и декодирования последовательных данных SENT |
| R&S®RTE-K35 | 1801.2852.02 | Опция анализа шин для I2C, SPI, UART, RS232/485, CAN, CAN-FD, LIN, Ethernet 100BASE-Tx и автомобильной сети Ethernet 100BASE-T1. |
| R&S®RTE-K50 | 1326.1326.02 | Опция синхронизации и декодирования последовательных данных шин Manchester и NRZ |
| R&S®RTE-K55 | 1326.1255.02 | Опция синхронизации и декодирования последовательных данных MDIO |
| R&S®RTE-K57 | 1333.0609.02 | Опция синхронизации и декодирования последовательных данных 100BASE-T1 |
| R&S®RTE-K60 | 1326.1626.02 | Опция синхронизации и декодирования последовательных данных USB 2.0/HSIC |
| R&S®RTE-K63 | 1326.3158.02 | Опция синхронизации и декодирования последовательных данных USB-PD |
| R&S®RTE-K65 | 1326.2845.02 | Опция синхронизации и декодирования сигналов интерфейсов SpaceWire |
| R&S®RTE-K76 | 1326.3193.02 | Опция синхронизации и декодирования сигналов интерфейсов CXPI |
| R&S®RTE-K18 | 1329.3006.02 | Опция анализа спектра |
| R&S®RTE-K31 | 1326.1278.02 | Опция анализа параметров электропитания |
