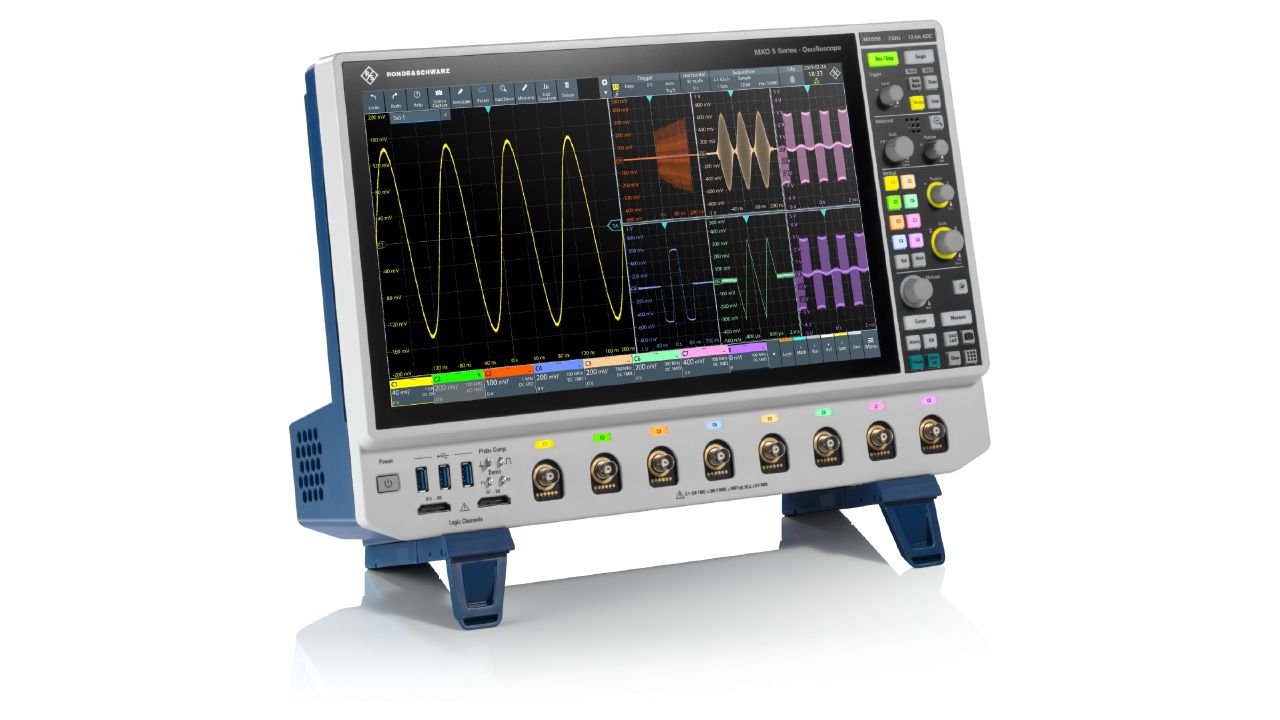

MXO 5 R&S Осциллограф
Новый цифровой осциллограф rohde schwarz 4 канала: от 350 МГц до 2 ГГц / 8 каналов: от 100 МГц до 2 ГГц, частота дискретизации 5 Гс/сек, 4,5 млн осциллограмм/с, глубина памяти: 500 млн отсчетов, 12-разрядный АЦП и эффективная разрядность до 10 бит.
Благодаря своим превосходным техническим характеристикам 4- и 8-канальные модели осциллографов R&S MXO 5 становятся лидерами рынка по быстродействию и точности. Современная настраиваемая конфигурация осциллографов и их инновационные функции становятся незаменимыми средствами при исследовании электронных схем. Впечатляющий 15,6-дюймовый емкостной сенсорный экран Full HD и бесшумная работа выводят осциллографы серии R&S MXO 5 на максимальный уровень комфорта и сводят к минимуму энергопотребление.
Ключевые особенности серии MXO 5:
Серии осциллографов Rohde & Schwarz MXO 5 следующего поколения: готовы к покорению новых вершин
Передовая технология осциллографов серии R&S MXO 5 ускоряет процессы исследования и испытаний электронных систем.Благодаря своим превосходным техническим характеристикам 4- и 8-канальные модели осциллографов R&S MXO 5 становятся лидерами рынка по быстродействию и точности. Современная настраиваемая конфигурация осциллографов и их инновационные функции становятся незаменимыми средствами при исследовании электронных схем. Впечатляющий 15,6-дюймовый емкостной сенсорный экран Full HD и бесшумная работа выводят осциллографы серии R&S MXO 5 на максимальный уровень комфорта и сводят к минимуму энергопотребление.
Ключевые особенности серии MXO 5:
- Полоса пропускания: 4 канала: 350 МГц – 2 ГГц | 8 каналов: 100 МГц – 2 ГГц
- Самый быстрый в мире осциллограф со скоростью обновления > 4,5 миллионов сигналов в секунду
- Лучшая в отрасли архитектура системы: 18-битное вертикальное разрешение/12-битный АЦП
- Самая глубокая стандартная память в своем классе: 500 Mpoints
- Ведущая в отрасли скорость одновременного сбора данных: 45 000 БПФ/с и до 4 спектров.
Передовая технология осциллографов Родешварц
R&S MXO 5
ускоряет процессы исследования и испытаний электронных систем.Благодаря своим превосходным техническим характеристикам 4- и 8-канальные модели осциллографов MXO 5 становятся лидерами рынка по быстродействию и точности. Современная настраиваемая конфигурация осциллографов и их инновационные функции становятся незаменимыми средствами при исследовании электронных схем. Впечатляющий 15,6-дюймовый емкостной сенсорный экран Full HD и бесшумная работа выводят осциллографы серии MXO 5 на максимальный уровень комфорта и сводят к минимуму энергопотребление.
Осциллограф Rohde Schwarz MXO 5
оснащен двумя специализированными интегральными платами MXO-EP (Extreme Performance = максимальная производительность) от Rohde&Schwarz. Архитектура платы MXO-EP имеет скорость обработки 400 Гбит/с и обеспечивает самую высокую в мире скорость сбора данных более 4,5 млн отсчетов/с и в общей сложности 18 млн осциллограмм в секунду в нескольких каналах. Благодаря параметром быстродействия, можно видеть и захватывать больше сигналов, а также быстрее выявлять редкие аномалии в сигналах.Цифровые осциллографы MXO 5
имеют сигнальный тракт с непревзойденно низким уровнем шума. Для каждого канала выделяется отдельный 12-разрядный АЦП без ограничений частоты дискретизации. Режим высокой четкости (HD) улучшает разрешение по вертикали до 18 разрядов, обеспечивая превосходную точность каждого измерения. Благодаря малошумному и сверхчувствительному входному каскаду напряжение смещения может достигать ±5 В при максимальной чувствительности. Все эти факторы позволяют получать точные результаты с повышенным удобством.Линейка осциллографов MXO 5 представлена 4-х и 8-канальными моделями:
R&S MXO54-350 Номер заказа 1802.1008P4 | 4 | 350 МГц |
R&S MXO54-500 Номер заказа 1802.1008P45 | 4 | 500 МГц |
R&S MXO54-1000 Номер заказа 1802.1008P41 | 4 | 1 ГГц |
R&S MXO54-2000 Номер заказа 1802.1008P42 | 4 | 2 ГГц |
R&S MXO58-100 Номер заказа 1802.1008P81 | 8 | 100 МГц |
R&S MXO58-200 Номер заказа 1802.1008P82O58-200 | 8 | 200 МГц |
R&S MXO58-350 Номер заказа 1802.1008P83 | 8 | 350 МГц |
R&S MXO58-500 Номер заказа 1802.1008P85 | 8 | 500 МГц |
R&S MXO58-1000 Номер заказа 1802.1008P91 | 8 | 1 ГГц |
R&S MXO58-2000 Номер заказа 1802.1008P92 | 8 | 2 ГГц |
Опции цифрового осциллографа MXO 5:
Наименование | Описание | Код заказа |
MXO 54 | Осциллограф, 350 МГц, 4 канала | 1802.1008K04 |
MXO 58 | Oscilloscope, 350 МГц, 8 каналов | 1802.1008K08 |
R&S®MXO5-B245 | Апгрейд полосы пропускания MXO 54 до 500 МГц | 1802.0676.02 |
R&S®MXO5-B2410 | Апгрейд полосы пропускания MXO 54 до 1 ГГц | 1802.0682.02 |
R&S®MXO5-B2420 | Апгрейд полосы пропускания MXO 54 до 2 ГГц | 1802.0699.02 |
R&S®MXO5-B282 | Апгрейд полосы пропускания MXO 58 до 200 МГц | 1802.0701.02 |
R&S®MXO5-B283 | Апгрейд полосы пропускания MXO 58 до 350 МГц | 1802.0718.02 |
R&S®MXO5-B285 | Апгрейд полосы пропускания MXO 58 до 500 МГц | 1802.0724.02 |
R&S®MXO5-B2810 | Апгрейд полосы пропускания MXO 58 до 1 ГГц | 1802.0730.02 |
R&S®MXO5-B2820 | Апгрейд полосы пропускания MXO 58 до 2 ГГц | 1802.0747.02 |
R&S®MXO5-B1 | Опция 16 цифровых каналов | 1802.0660.02 |
R&S®MXO5-B6 | Генератор сигналов произвольной формы 2 канала 100 МГц | 1802.0753.02 |
R&S®MXO5-B19 | Дополнительная SSD | 1803.0205.02 |
R&S®MXO5-B110 | Опция расширения памяти до 1 Гб | 1803.0211.02 |
R&S®MXO5-K31 | Опция анализа мощности | 1802.0799.02 |
R&S®MXO5-K36 | Опция анализа АЧХ | 1802.1943.02 |
R&S®MXO5-K510 | Низкоскоростной последовательный запуск и декодирование (I2C/SPI/Quad SPI/UART/RS-232/RS-422/RS-485) | 1802.1243.02 |
Характеристика | Значение |
---|
