Госреестр SMM100A Векторный генератор сигналов
Диапазон частот: от 100 кГц до 44 ГГц. Диапазон уровня: от -120 дБм до +18 дБм. Однополосный фазовый шум: -134 дБн/Гц на 1 ГГц отс. 20 кГц. Количество каналов: 1. Полоса модуляции: 2 ГГц (внутренняя/внешняя). Широкополосный векторный генератор сигналов СВЧ.
Внесен в ГРСИ (Госреестр), номер 82791-21.
Цена указана за базовый блок с частотным диапазоном от 100 кГц до 6 ГГц!
Цена не является публичной офертой!
Госреестр
Диапазон частот: от 100 кГц до 44 ГГц. Диапазон уровня: от -120 дБм до +18 дБм. Однополосный фазовый шум: -134 дБн/Гц на 1 ГГц отс. 20 кГц. Количество каналов: 1. Полоса модуляции: 2 ГГц (внутренняя/внешняя). Широкополосный векторный генератор сигналов СВЧ.
Внесен в ГРСИ (Госреестр), номер 82791-21.
Цена указана за базовый блок с частотным диапазоном от 100 кГц до 6 ГГц!
Цена не является публичной офертой!

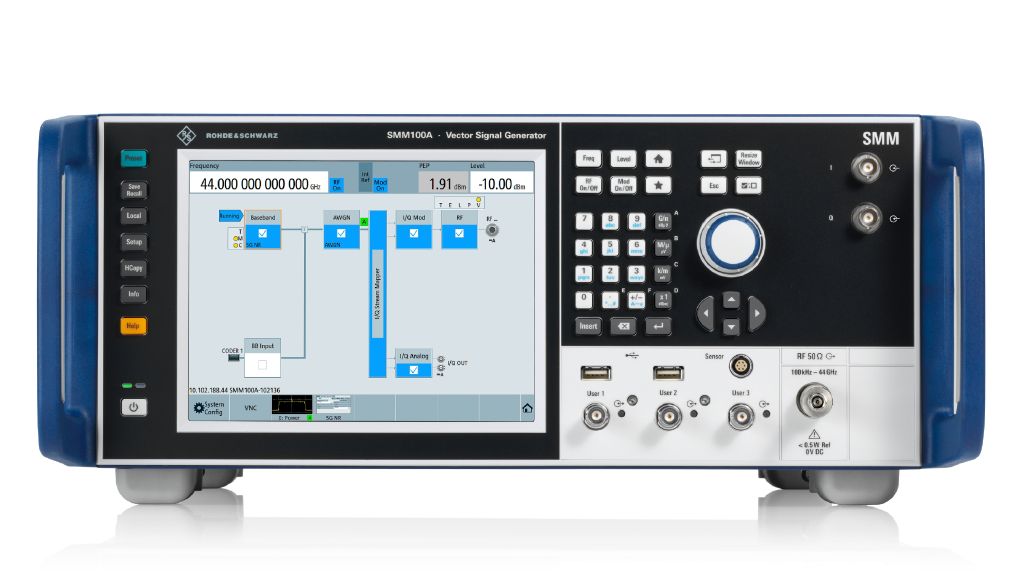

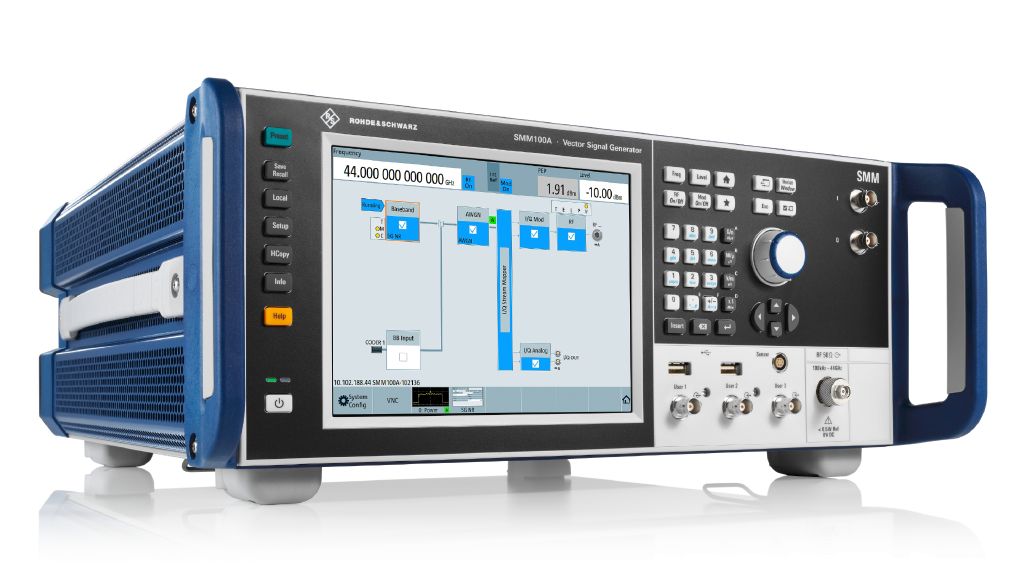

Векторный генератор сигналов SMM100A с диапазоном частот до 44 ГГц предназначен для точного создания и воспроизведения сложных радиочастотных и векторных сигналов. Генератор SMM100A идеально подходит для разработки, тестирования и производства современных беспроводных и коммуникационных систем.
Уникальной особенностью генератора SMM100A является его способность к гибкой генерации IQ-сигналов с использованием передовых цифровых модуляторов. Это позволяет симулировать сложные модуляционные форматы, такие как QAM, QPSK и OFDM, а также поддерживать последние стандарты связи, включая 5G NR FR1 и Wi-Fi 6E до 7,125 ГГц и полосы 5G NR FR2 до 44 ГГц.
Генератор сигналов SMM100A предлагает отличные показатели линейности и малый уровень фазового шума, что гарантирует высокую точность и надежность измерений и позволяет использовать его в различных приложениях, от автомобильных радаров до спутниковых коммуникаций.
Ключевые особенности векторного СВЧ генератора SMM100A:
- Диапазон частот от 100 кГц до 44 ГГц;
- Внутренняя полоса ВЧ-модуляции до 1 ГГц;
- Превосходные АЧХ модулятора и значения EVM и ACPR;
- Генерация и анализ сигналов 5G NR для FR1 и FR2;
- Готовность к будущим требованиям WLAN по частоте и полосе пропускания.
Характеристики векторного генератора сигналов SMM100A:
Параметр |
Значение |
|
| Диапазон | SMM-B1006 | 100 кГц до 6 ГГц |
| SMM-B1007 | 100 кГц до 7.5 ГГц | |
| SMM-B1012 | 100 кГц до 12.75 ГГц | |
| SMM-B1020 | 100 кГц до 20 ГГц | |
| SMM-B1031 | 100 кГц до 31.8 ГГц | |
| SMM-B1044, SMM-B1044N | 100 кГц до 44 ГГц | |
| Диапазон уровней | Пиковая мощность огибающей (PEP) | |
| 100 кГц ≤ f | –120 дБмВт до +3 дБмВт | |
| 1 МГц ≤ f ≤ 3 МГц | –120 дБмВт до +8 дБмВт | |
| С опцией SMM-B1006/-B1007/-B1012/-B1020 | ||
| 3 МГц | –120 дБмВт до +18 дБмВт | |
| С опцией SMM-B1031/-B1044/-B1044N | ||
| 3 МГц | –120 дБмВт до +18 дБмВт | |
| 3 ГГц | –120 дБмВт до +17 дБмВт | |
| 16 ГГц | ||
| CW, I/Q модуляция, полоса пропускания сигнала ≤ 160 МГц | –120 дБмВт до +15 дБмВт | |
| I/Q модуляция, полоса пропускания сигнала > 160 МГц | –120 дБмВт до +12 дБмВт | |
| 19.5 ГГц | –120 дБмВт до +18 дБмВт | |
| 29 ГГц | –120 дБмВт до +17 дБмВт | |
| 33 ГГц | –120 дБмВт до +15 дБмВт | |
| 40 ГГц | –120 дБмВт до +13 дБмВт | |
| 42 ГГц | –120 дБмВт до +11 дБмВт | |
Спектральная чистота |
||
| Фазовый шум SSB | CW, стандартная производительность, смещение несущей = 20 кГц, полоса пропускания измерения = 1 Гц | |
| 20 МГц ≤ f ≤ 200 МГц | ||
| f = 1 ГГц | ||
| f = 2 ГГц | ||
| f = 3 ГГц | ||
| f = 4 ГГц | ||
| f = 6 ГГц | ||
| f = 10 ГГц | ||
| f = 20 ГГц | ||
| f = 30 ГГц | ||
| f = 40 ГГц | ||
| f = 44 ГГц | ||
| Гармонические искажения | CW, Уровень | |
| С опцией SMM-B1006/-B1007/-B1012 | ||
| С опцией SMM-B1020/-B1031/B1044/- B1044N, при: | ||
| f ≤ 3.5 ГГц | ||
| f > 3.5 ГГц | ||
| Негармоничные искажения | CW, I/Q модуляция (внешний широкополосный I/Q, full-scale DC input), level > –10 дБмВт, > 10 кГц смещение от несущей | |
| 100 кГц ≤ f ≤ 200 МГц | ||
| 200 МГц | ||
| 1.5 ГГц | ||
| 3 ГГц | 3 ГГц | |
| 6 ГГц | ||
| 12 ГГц | ||
| 24 ГГц | ||
| Аналоговая модуляция | Поддерживает режимы аналоговой модуляции | |
| С опцией SMM-K720 | AM, FM, PM | |
| С опцией SMM-K22 | импульсная модуляция | |
I/Q модуляция |
||
| Полоса пропускания радиочастотной модуляции | С опцией встроенного I/Q генератора основной полосы частот, широкополосный I/Q включен, для SMM-B1006/-B1007/-B1012/-B1020/-B1031/-B1044 | |
| 1 МГц ≤ f ≤ 300 МГц | ±32% несущей частоты | |
| 300 МГц | ±40% несущей частоты | |
| f > 1.25 ГГц | ±500 МГц | |
| С опцией встроенного I/Q генератора основной полосы частот, широкополосный I/Q включен, для SMM-B1044N | ||
| 1 МГц ≤ f ≤ 300 МГц | ±32% несущей частоты | |
| 300 МГц | ±40% несущей частоты | |
| 1.25 ГГц | ±500 МГц | |
| f > 19.5 ГГц | ±275 МГц | |
| Частотная характеристика модуляции в заданной полосе частот радиочастотной модуляции | внутренний генератор основной полосы частот, широкополосный I/Q включен | |
I/Q генератор основной полосы частот |
||
| Полоса пропускания сигнала | Стандарт | 120 МГц |
| С опцией SMM-K523 | 240 МГц | |
| С опцией SMM-K523 и SMM-K524 | 500 МГц | |
| С опцией SMM-K523, SMM-K524 и SMM-K525 | 1000 МГц | |
| ARB глубина памяти | Стандарт | 64 Мвыб |
| С опцией SMM-K511 | 512 Мвыб | |
| С опцией SMM-K511 и SMM-K512 | 1 Гвыб | |
| С опцией SMM-K511, SMM-K512 и SMM-K513 | 2 Гвыб | |
| Поддерживаемые стандарты и системы модуляции | 5G NR, OFDM signal generation, cellular IoT, LTE, 3GPP FDD/HSPA/HSPA+, GSM/ EDGE/ EDGE Evolution, CDMA2000®, 1xEV-DO Rev. A/B, WLAN IEEE802.11a/b/g/n/ j/p/ac/ax, HRP UWB, AWGN | |

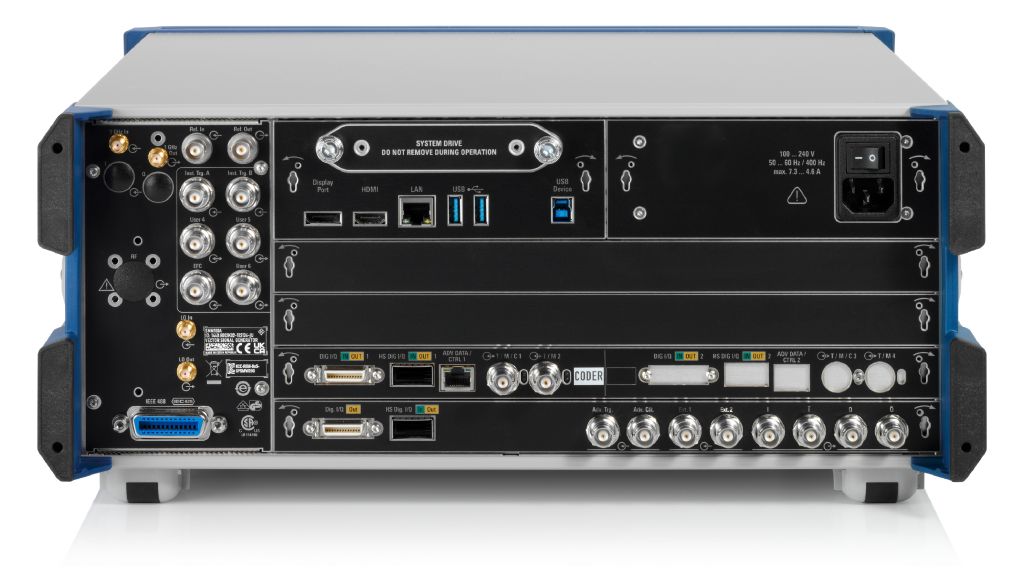

| Выходные ВЧ коннекторы | SMM-B1003/-B1006/-B1007 | N (розетка) |
| SMM-B1012/-B1020/-B1031 | 2.92 мм (розетка) | |
| SMM-B1044/-B1044N | 1.85 мм (розетка) | |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
