ZNBT R&S Векторный анализатор цепей

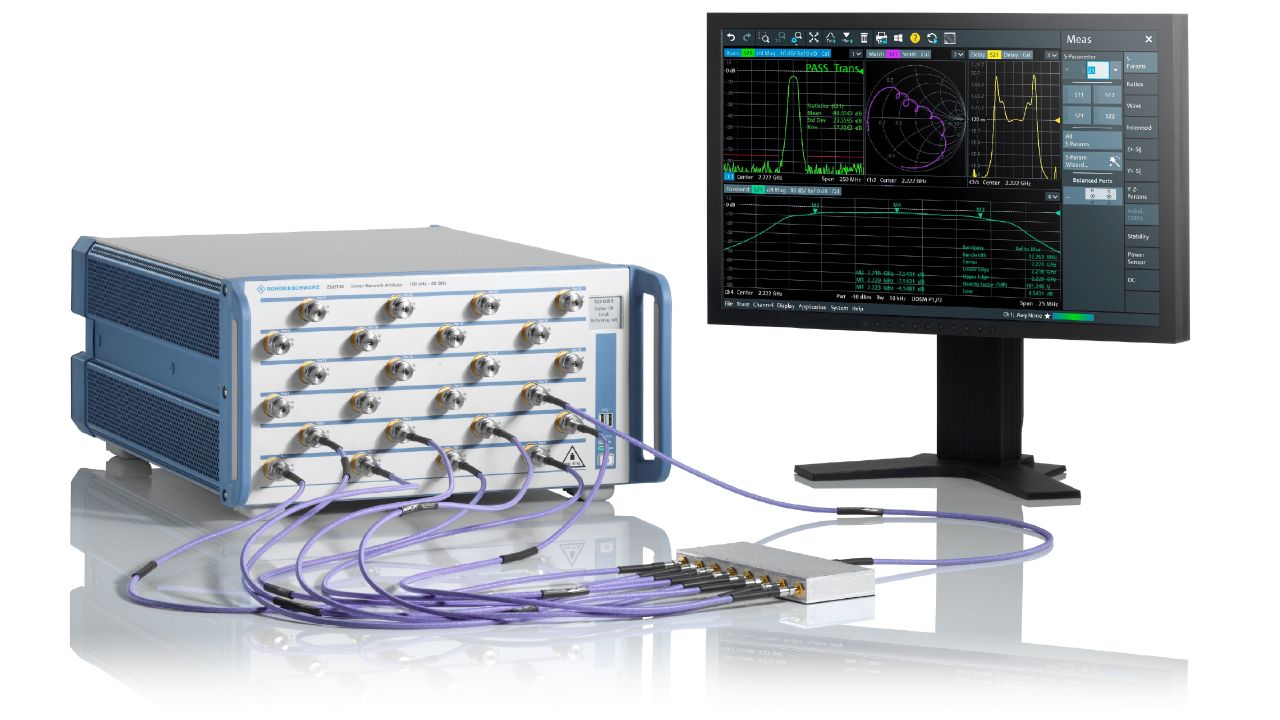

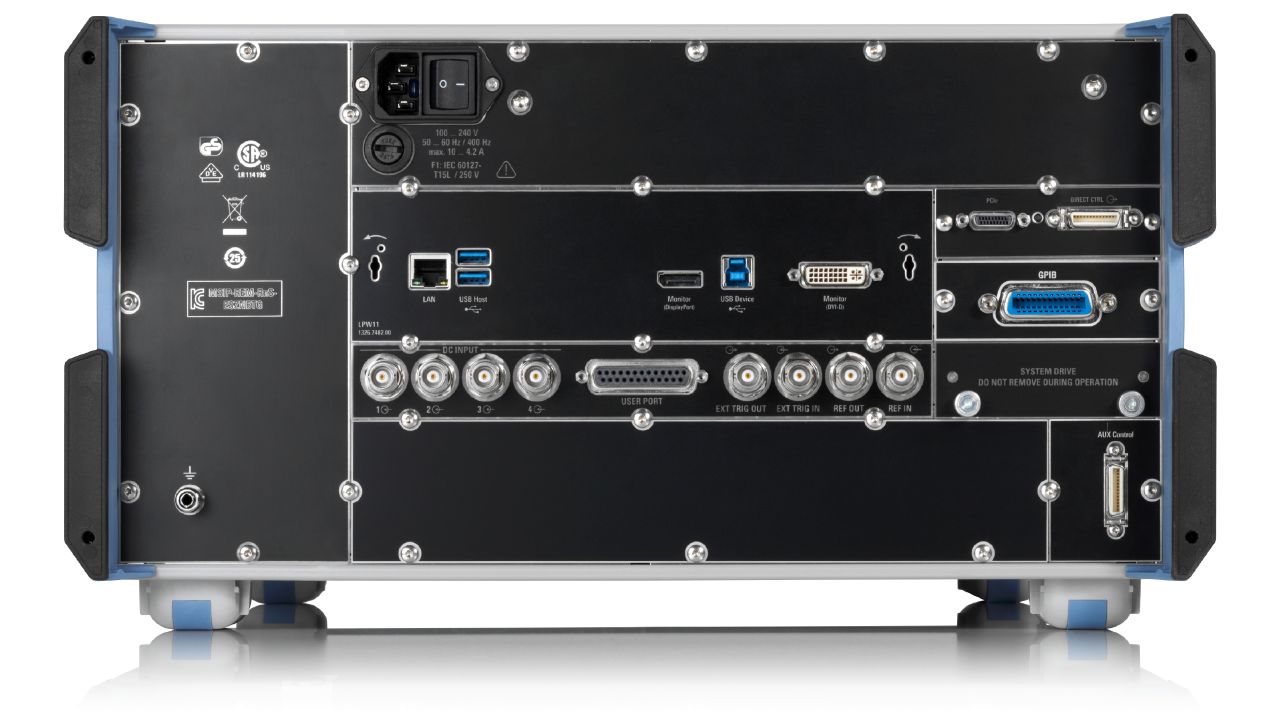

R&S®ZNBT — это многопортовый векторный анализатор цепей

, предоставляющий до 24 полностью интегрированных измерительных портов. С помощью этого прибора можно одновременно выполнять испытания нескольких ИУ или измерять одно ИУ максимум с 24 портами. Полностью интегрированные измерительные порты делают анализатор цепей ZNBT полноценным многопортовым векторным анализатором цепей, который характеризуется широким динамическим диапазоном, высокими уровнями выходной мощности и быстрым выполнением измерений. Доступны диапазоны частот до 40 ГГц.

• Высокопроизводительные измерения профилей импульсов с минимальным использованием аппаратуры без особых усилий;
• Измерения в истинном дифференциальном режиме для надежного снятия характеристик активных устройств с симметричными портами;
• Широкий динамический диапазон: >120 дБ (измерительные порты, 8-портовая модель);
• Высокая выходная мощность: >13 дБмВт;
• Широкий диапазон развертки по мощности: 40…13 дБмВт;
• Высокая скорость измерений <3,5 мкс на точку измерения;
• Более 100 каналов и кривых;
• Измерение параметров линейных и нелинейных усилителей и смесителей;
• Входы постоянного тока для измерения тока и напряжения;
• Исчерпывающий набор методов калибровки: TOSM, TNA, TRL, TRM, TOM UOSM; блок автоматической 8-портовой калибровки; калибровка волноводов.

• Многопортовые измерения без потерь времени за счет матричного управления;
• Гибкое конфигурирование измерительных портов для симметричных и несимметричных измерений;
• Измерения в истинном дифференциальном режиме;
• Многосигнальные измерения с помощью одного анализатора и при чрезвычайно малых затратах времени (например, интермодуляционные измерения для смесителей или испытуемых устройств с двойным преобразованием частоты);
• Увеличение быстродействия за счет параллельных измерений сразу на нескольких испытуемых устройствах;
• Многоканальный приемник с одновременной выборкой по каналам, например для фазовых измерений на антенных решетках;
• ОС Windows XP Embedded и сетевой интерфейс ( Ethernet 10/100 BaseT) обеспечивают широкие сетевые возможности;
• Конфигурирование R&S®ZVT8/ ZVT20 в качестве сетевой рабочей станции;
• Печать на центральном сетевом принтере;
Хранение файлов с результатами на центральном сервере.

Доступные модели и технические характеристики анализатора цепей векторного ZNBT:

Модель	Порты	Частота	Разъемы
R&S®ZNBT8 (код заказа 1334.3330.42)	от 4 до 24	от 9 кГц до 8,5 ГГц	N-типа (розетка)
R&S®ZNBT20 (код заказа 1332.9002.64)	от 8 до 24	От 100 кГц до 20 ГГц	3,5 мм (вилка)
R&S®ZNBT26 (код заказа 1332.9002.34)	от 8 до 24	От 100 кГц до 26.5 ГГц	2,92 мм (вилка)

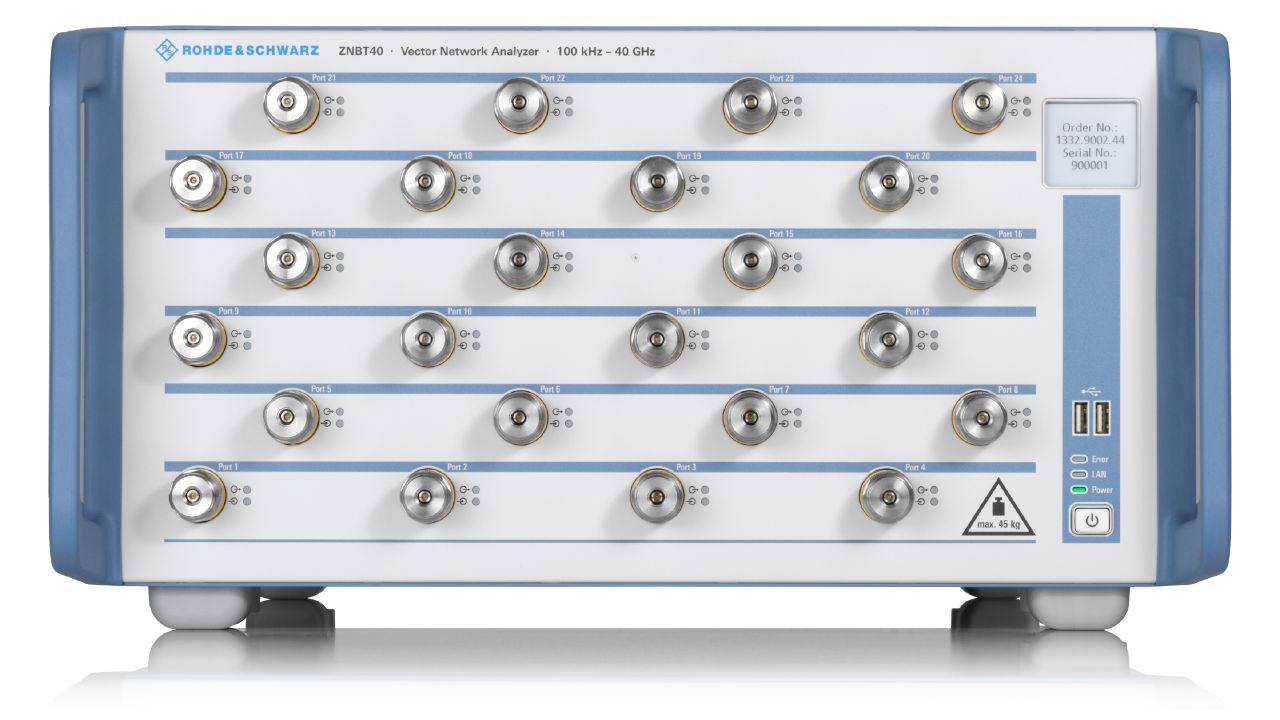

R&S®ZNB40	от 8 до 24	От 100 кГц до 40 ГГц	2,92 мм (вилка)
