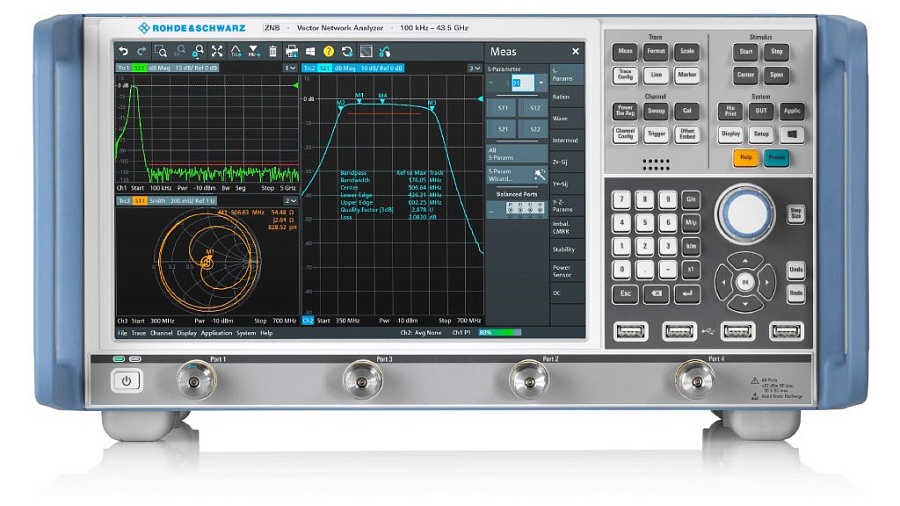

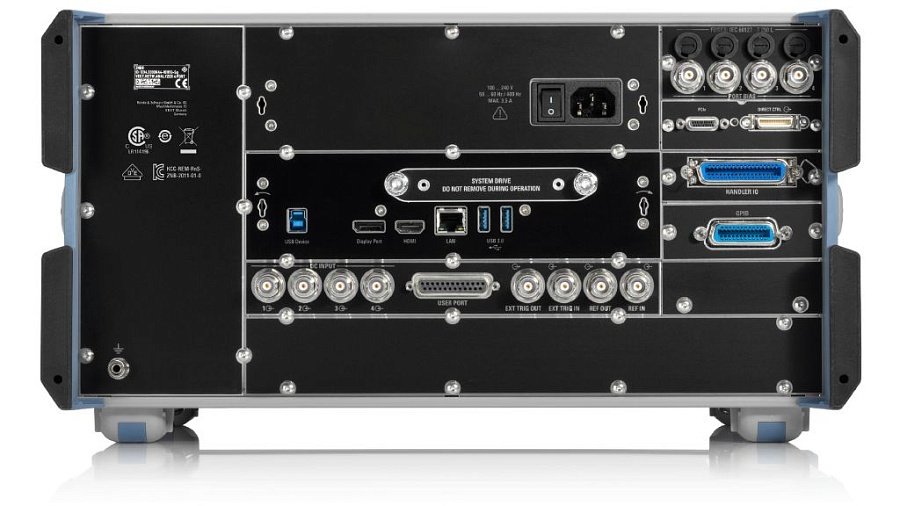

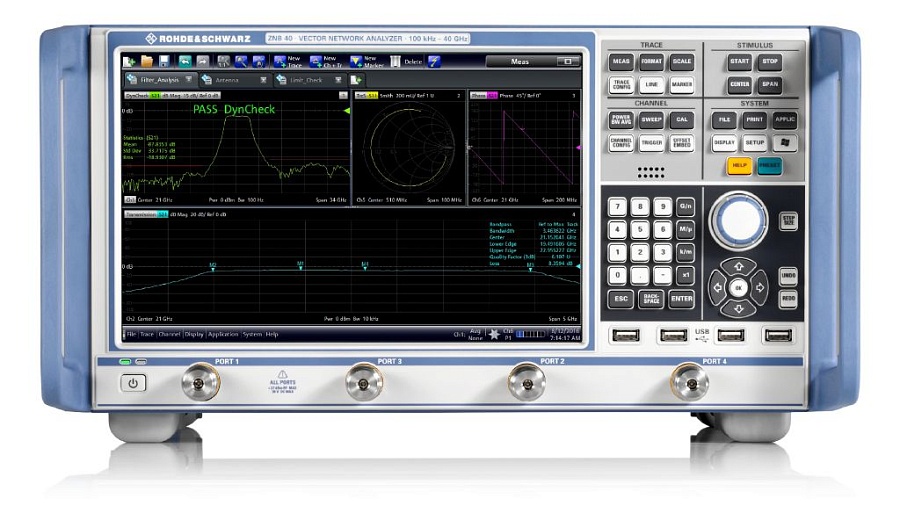

ZNB43 R&S Векторный анализатор цепей
Векторный анализатор цепей Rohde Schwarz - универсальный прибор для различных задач
Анализаторы цепей R&S с диапазонами частот от 9 кГц до 4,5/8,5 ГГц и от 100 кГц до 20/26,5/40/43,5 ГГц находят широкое применение в сфере испытаний систем мобильной радиосвязи, устройств для аэрокосмической и оборонной промышленности, электронных приборов, а также используются в проектировании высокоскоростных печатных плат. Анализатор R&S®ZNB отлично зарекомендовал себя в разработке, производстве и обслуживании ВЧ-компонентов, таких как усилители, смесители, кабели и фильтры.
Ключевые факты ВАЦ ZNB43 Роде Шварц:
- Диапазон частот от 9 кГц до 43.5 ГГц
- Два или четыре порта
- Широкий динамический диапазон до 140 дБ
- Малое время развертки 4 мс для 401 точки
- Широкий диапазон развертки по мощности (98 дБ).
Информация для заказа анализатора цепей ZNB:
| Наименование | Описание | Код для заказа |
| R&S®ZNB4 | 2 порта, 9 кГц-4.5 ГГц коннектор N-типа | 1334.3330.22 |
| R&S®ZNB4 | 4 порта, 9 кГц-4.5 ГГц коннектор N-типа | 1334.3330.24 |
| R&S®ZNB8 | 2 порта, 9 кГц - 8.5 ГГц коннектор N-типа | 1334.3330.42 |
| R&S®ZNB8 | 4 порта, 9 кГц - 8.5 ГГц коннектор N-типа | 1334.3330.44 |
| R&S®ZNB20 | 2 порта, 100 кГц - 20 ГГц, коннектор 3.5 мм | 1334.3330.62 |
| R&S®ZNB20 | 4 порта, 100 кГц - 20 ГГц, коннектор 3.5 мм | 1334.3330.64 |
| R&S®ZNB26 | 2 порта, 100 кГц - 26,5 ГГц, коннектор 2.92 мм | 1334.3330.63 |
| R&S®ZNB26 | 4 порта, 100 кГц - 26,5 ГГц, коннектор 2.92 мм | 1334.3330.65 |
| R&S®ZNB43 | 2 порта, 100 кГц - 43,5 ГГц, коннектор 2.92 мм | 1334.3330.92 |
| R&S®ZNB43 | 2 порта, 100 кГц - 43,5 ГГц, коннектор 2.4 мм | 1334.3330.93 |
| R&S®ZNB43 | 4 порта, 100 кГц - 43,5 ГГц, коннектор 2.92 мм | 1334.3330.94 |
| R&S®ZNB43 | 4 порта, 100 кГц - 43,5 ГГц, коннектор 2.4 мм | 1334.3330.95 |
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
