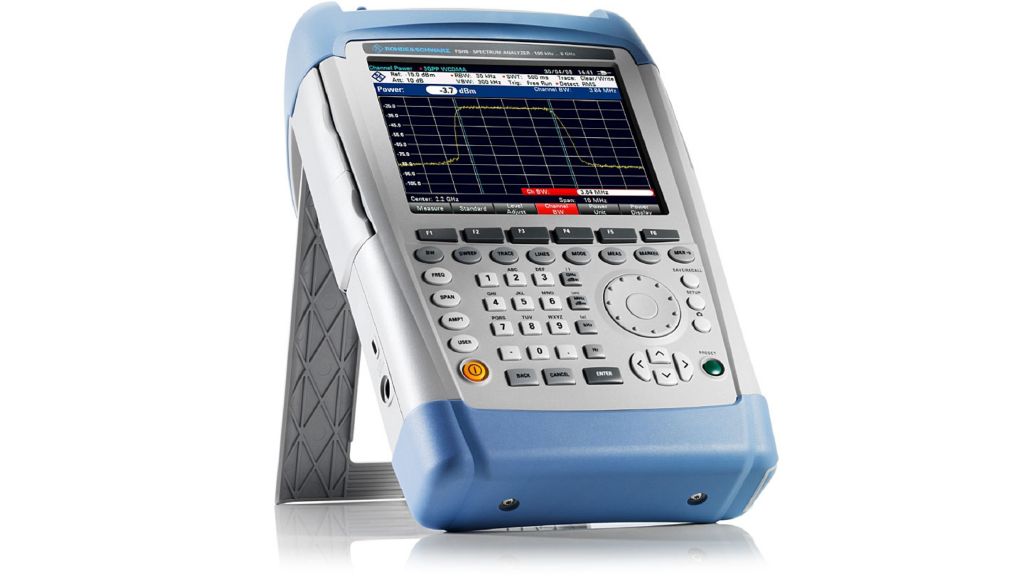

FSH8 R&S Портативный анализатор спектра
Анализатор спектра ручной FSH с частотным диапазоном 9 кГц- 8 ГГц, Высокая чувствительность < –141 дБмВт (1 Гц), с предусилителем < –161 дБмВт (1 Гц), Полоса демодуляции 20 МГц для анализа сигналов LTE, Низкая погрешность измерений (< 1 дБ). Код заказа товара 1309.6000.08.
Цена указана за базовый блок!
Цена не является публичной офертой!
Анализатор спектра ручной FSH с частотным диапазоном 9 кГц- 8 ГГц, Высокая чувствительность < –141 дБмВт (1 Гц), с предусилителем < –161 дБмВт (1 Гц), Полоса демодуляции 20 МГц для анализа сигналов LTE, Низкая погрешность измерений (< 1 дБ). Код заказа товара 1309.6000.08.
Цена указана за базовый блок!
Цена не является публичной офертой!
Портативный анализатор спектра FSH до 20 ГГц со встроенными функциями анализатора цепей, анализатора кабелей и антенн, анализатора обнаружения источников помех и измерителя мощности для проведения измерений в полевых условиях.
Частотный диапазон от 9 кГц до 3,6/4/8/13,6/20 ГГц. Предлагаются модели со встроенными следящим генератором и КСВН-мостом или без них.
Ключевые особенности анализатора спектра Rohde Schwarz FSH:
- Высокий показатель чувствительности;
- Минимальная погрешность, не превышающая 1 дБ;

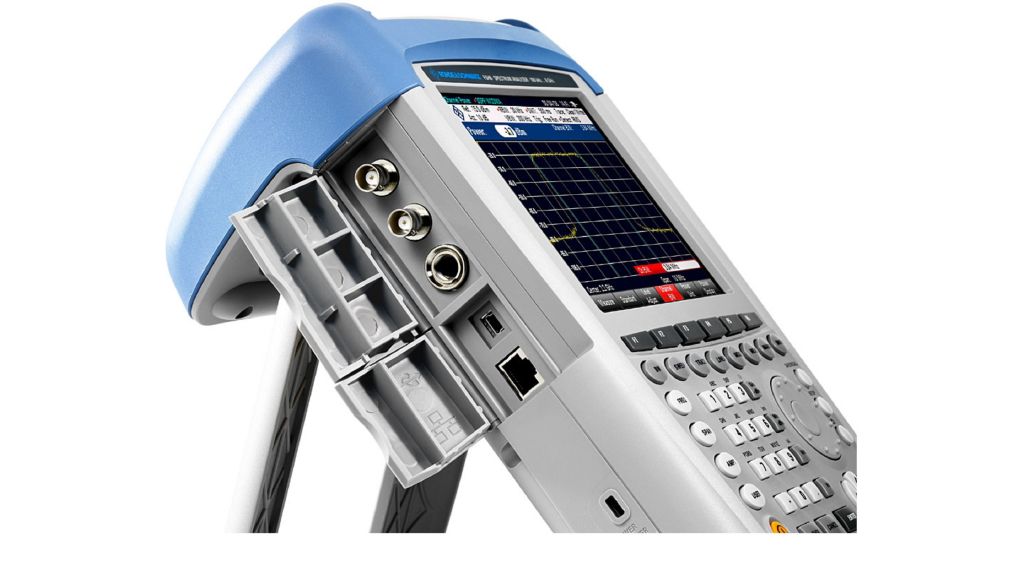

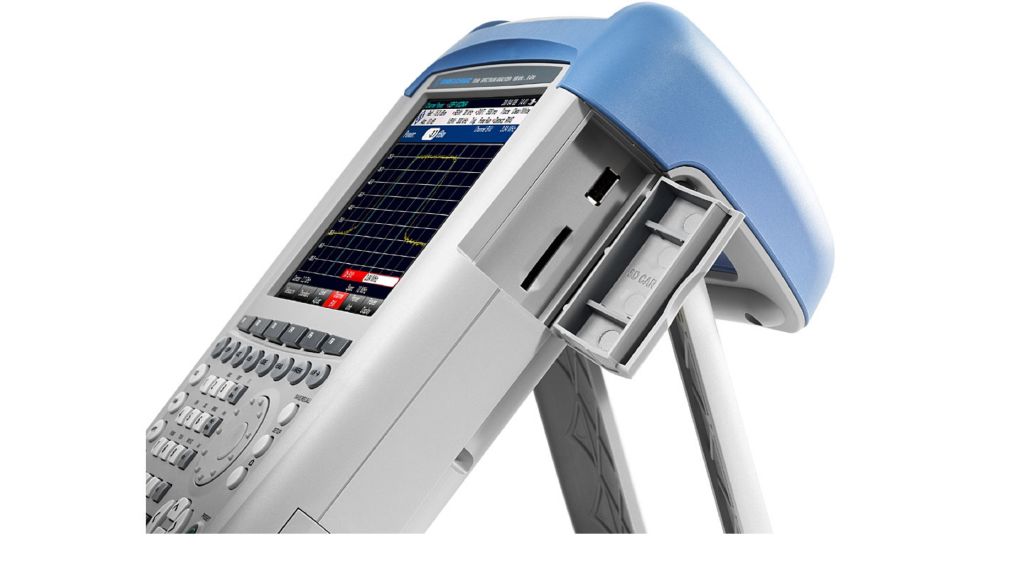

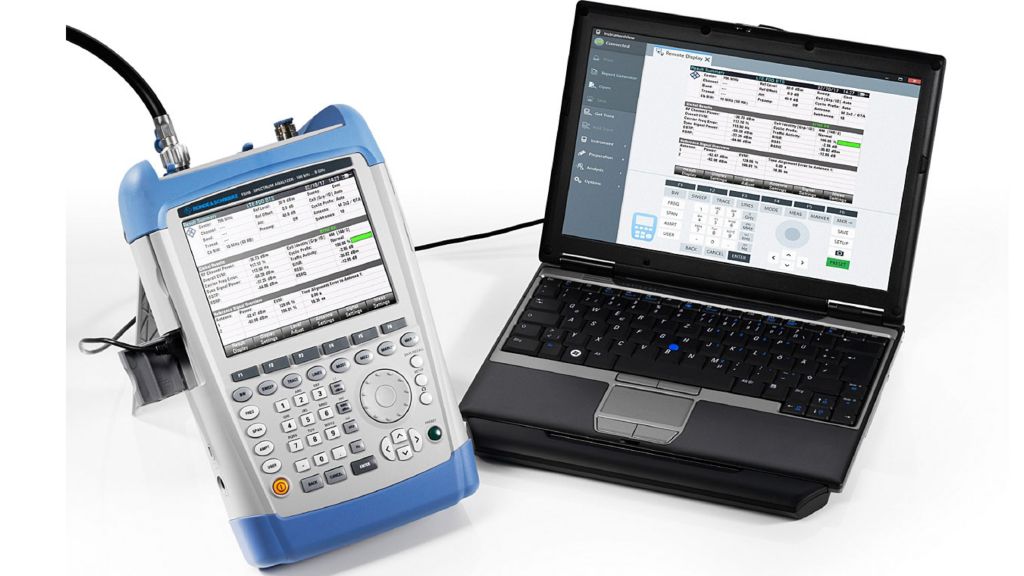

- Поддержка съемных карт памяти для сохранения данных Ethernet и USB интерфейс для сопряжения с персональным компьютером;
- Прочный влагозащищенный корпус для работы в полевых условиях;
- Фирменное программное обеспечение в комплекте;
- Измерительные функции для всех важнейших измерительных задач, связанных с запуском и обслуживанием передающих систем;
- Встроенный следящий генератор и КСВН-мост со встроенным инжектором питания постоянного тока;
- Двухпортовый анализатор цепей;
- Прочный влагозащищенный корпус для напряженной работы в полевых условиях;
- Удобство в обращении за счет малого веса (3 кг с батареей) и легкодоступных клавиш выбора функций;
- Удобство работы с прибором благодаря пользовательским преднастройкам (мастер настройки измерений).
Технические характристики анализатора спектра FSH8:
| Диапазон частот | R&S FSH8 | |
| модель .04/14 или .08/18 | от 9 кГц до 8 ГГц | |
| модель .24/28 (комбинированный) | от 100 кГц до 8 ГГц | |
| Точность воспроизведения частоты | 2,5 х 10 -6 | |
| 5 х 10-8 с GSP приемником R&S®HA-Z240 | ||
| 5 х 10-9 с источником опорной частоты R&S®FSH-Z114 | ||
| Максимальная полоса демодуляции | ||
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) | |
| на частоте 3.6 ГГц | <–138 дБмВт, –143 дБмВт (тип.) | |
| на частоте 8 ГГц | <–136 дБмВт, –141 дБмВт (тип.) | |
| с предусилителем, полоса разрешения = 1 Гц (нормиров.) | ||
| на частоте 3.6 ГГц | ||
| на частоте 8 ГГц | <–147 дБмВт, –150 дБмВт (тип.) | |
| Точка пересечения третьего порядка | от 300 МГц до 3,6 ГГц | >10 дБмВт, ном + 15 дБмВт |
| от 3,6 ГГц до 8 ГГц | >3 дБмВт, ном + 10 дБмВт- | |
| Фазовый шум | на частоте 500 МГц | |
| при отстройке 30 кГц | < -95 дБн (1 Гц), ном. -105 дБн (1 Гц) | |
| при отстройке 100 кГц | < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) | |
| при отстройке 1 МГц | < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) | |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) | |
| Погрешность измерения уровня | 10 МГц< f ≤ 3,6 ГГц | < 1 дБ, ном. 0,5 дБ |
| 3,6 ГГц < f ≤ 8 ГГц | < 1,5дБ, ном. 0,5 дБ | |
