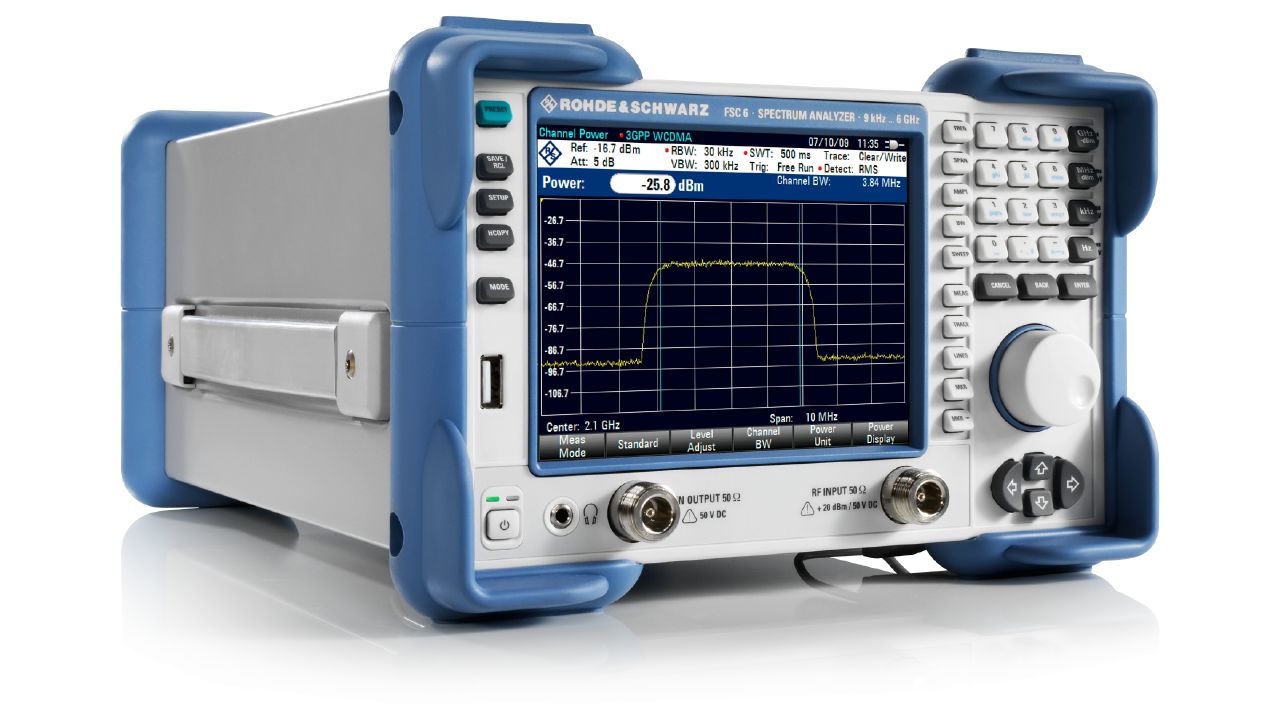

FSC6 R&S Анализатор спектра
Частотный диапазон: от 9 кГц до – 6 ГГц, фазовый шум: –95 дБн (1 Гц) (f = 500 МГц, смещение 30 кГц), уровень собственных шумов DANL на частоте 1 ГГц: –165 дБмВт. Анализатор спектра Rohde&Schwarz. Код заказа товара 1314.3006.06. Модель с трекинг-генератором 1314.3006.16.
Цена указана за
Цена не является публичной офертой!
Цена указана за
базовый блок
!Цена не является публичной офертой!
1 966 781 руб.
Анализатор FSC6
— это компактное и экономичное решение, которое включает в себя все основные функции профессионального анализатора спектра с привычным качеством Rohde & Schwarz.Область применения анализатора спектра FSC:
Прибор универсален и может использоваться на разных этапах работы с высокочастотными устройствами: от разработки до производства, а также в процессе обучения специалистов. Он будет полезен и при техническом обслуживании приборов.
R&S®FSC оснащён множеством функций, которые упрощают и ускоряют разработку и тестирование высокочастотных устройств. Благодаря оптимальным ВЧ-характеристикам и высокой точности измерений этот анализатор спектра позволяет получать надёжные и воспроизводимые результаты.
Ключевые характеристики анализатора спектра Rohde&Schwarz FSC6:
| Параметр | Значение | R&S FSC6 |
| Диапазон частот | от 9 кГц до 6 ГГц | |
| Полоса разрешения | от 10 Гц до 3 МГц | |
| Средний уровень собственных шумов (DANL) | без предусилителя, полоса разрешения 1 Гц | |
| от 10 МГц … 2 ГГц от 2 ГГц до 3 ГГц от 3 ГГц до 3,6 ГГц от 3,6 ГГц до 5 ГГц от 5 ГГц до 6 ГГц | < –141 дБмВт, | |
с опцией предусилителя R & S ® FSC-B 22(код заказа 1314.3535.02), полоса разрешения 1 Гц
|
||
| от 10 МГц до 1 ГГц от 1 ГГц до 2 ГГц от 2 ГГц до 3 ГГц от 3 ГГц до 5 ГГц от 5 ГГц до 6 ГГц | < –161 дБмВт, | |
| тип. –165 дБмВт < –159 дБмВт, | ||
| тип. –163 дБмВт < –155 дБмВт, | ||
| тип. –159 дБмВт < –155 дБмВт, | ||
| тип. –159 дБмВт < –151 дБмВт, | ||
| тип. –155 дБмВт | ||
| Точка IP3 | на частоте 1 ГГц | тип. 15 дБмВт |
| Фазовый шум | на частоте 500 МГц | |
| отстройка 30 кГц | < –95 дБн (1 Гц) | |
| отстройка 100 кГц | < –100 дБн (1 Гц) | |
| отстройка 1 МГц | < –120 дБн (1 Гц) | |
| Детекторы | отсчетов, максимально/минимально-пиковый, автопиковый, среднеквадратический | |
| Погрешность измерения уровня | 10 МГц < f ≤ 3,6 ГГц | < 1 дБ, тип. 0,5 дБ |
| 3 ГГц < f < 3,6 ГГц | < 1 дБ, тип. 0,5 дБ | |
| 3,6 ГГц < f ≤ 6 ГГц | < 1,5 дБ, тип. 1 дБ | |
| Следящий генератор (модель .13/.16) | ||
| Диапазон частот | 100 кГц < f < 300 кГц | от 100 кГц до 6 ГГц |
| Выходная мощность | 300 кГц < f < 3 ГГц | 0 дБмВт (номинал) |
| Динамический диапазон | 3 ГГц < f < 6 ГГц | > 60 дБ, тип. 80 дБ |
| (режим передачи) | > 70 дБ, тип. 90 дБ | |
| > 70 дБ, тип. 90 дБ | ||
