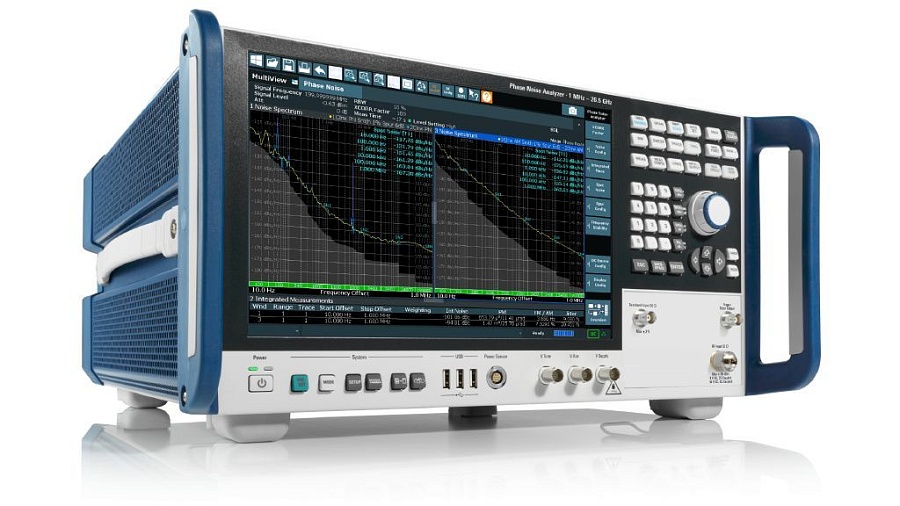

FSPN26 R&S Анализатор фазовых шумов и тестер ГУН

Анализатор фазовых шумов и тестер ГУН

- комплексное решение для разработки и производства синтезаторов частот, термостатированных кварцевых генераторов, генераторов с диэлектрическим резонатором и ГУН.

Характеристики анализатора белого шума и тестера ГУН:

• Одновременное измерение амплитудного и фазового шума;
• Высокая чувствительность измерений фазовых шумов: тип. –163 дБн/Гц (на 1 ГГц с отстройкой 10 кГц)
• Диапазон отстроек от несущей от 1 мкГц до 1 ГГц;
• Широкополосный анализ до 26.5 ГГц при частотных и фазовых измерениях во временной области;
• Сверхмалошумящие внутренние источники постоянного тока для автоматического определения характеристик ГУН.
• Измерение вариации (дисперсии) Аллана;
• Встроенный источник питания постоянного тока для питания ИУ или внешнего оборудования.
• Автоматическая запись команд SCPI.

Прибор обладает двумя внутренними источниками сигнала со сверхнизким уровнем шума и кросс-корреляционными методами измерения, обеспечивая исключительно высокую чувствительность при проведении измерений фазового шума, которые ранее требовали наличия дополнительного оборудования и построения сложных измерительных установок.

Мощный анализатор способен за несколько секунд отобразить кривую фазового шума таких высокопроизводительного источников, как генераторы с диэлектрическим резонатором и термостатированные кварцевые генераторы.
