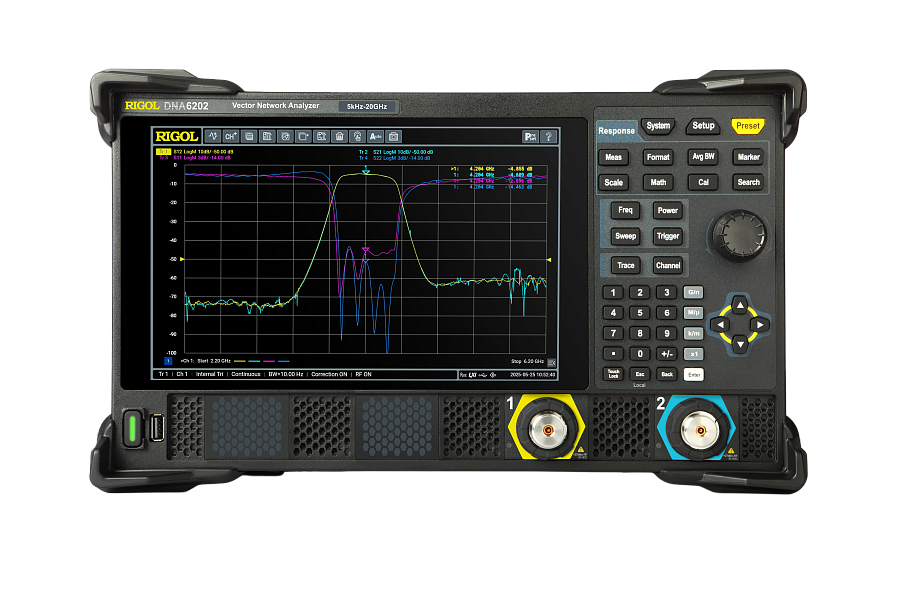

DNA6202 Rigol Векторный анализатор цепей

Rigol DNA6202 это компактный векторный анализатор цепей от 5 кГц до 20 ГГц.

Диапазон рабочих частот:5 кГц - 20 ГГц

Количество измерительных портов:2

Разрешение по частоте:1 Гц

Запрос

3 511 939 ₽

Итоговая стоимость формируется после выбора конфигурации. Менеджер подберёт оптимальный вариант и назовёт точную цену.

Rigol DNA6202 это компактный векторный анализатор цепей от 5 кГц до 20 ГГц.

Диапазон рабочих частот:5 кГц - 20 ГГц

Количество измерительных портов:2

Разрешение по частоте:1 Гц

Модели

DNA6202 — надёжный инструмент для инженерных и производственных задач в области радиочастотных измерений, сочетающий высокие метрологические характеристики, простоту эксплуатации и поддержку автоматизированных тестов.

Все модели серии DNA6000

DNA6082 — частотный диапазон 5 кГц – 8,5 ГГц, 2 порта
DNA6084 — частотный диапазон 5 кГц – 8,5 ГГц, 4 порта
DNA6142 — частотный диапазон 5 кГц – 14 ГГц, 2 порта
DNA6144 — частотный диапазон 5 кГц – 14 ГГц, 4 порта
DNA6202 — частотный диапазон 5 кГц – 20 ГГц, 2 порта
DNA6204 — частотный диапазон 5 кГц – 20 ГГц, 4 порта
DNA6262 — частотный диапазон 5 кГц – 26,5 ГГц, 2 порта
DNA6264 — частотный диапазон 5 кГц – 26,5 ГГц, 4 порта

Широкий частотный диапазон для различных задач
В зависимости от модели DNA6000 поддерживает измерения в диапазоне от 5 кГц до 26,5 ГГц. Оснащен 2/4 измерительными портами, данный анализатор используется от базовых пассивных компонентов(антенны, кабели, фильры) до анализа диэлектрической проницаемости материалов.

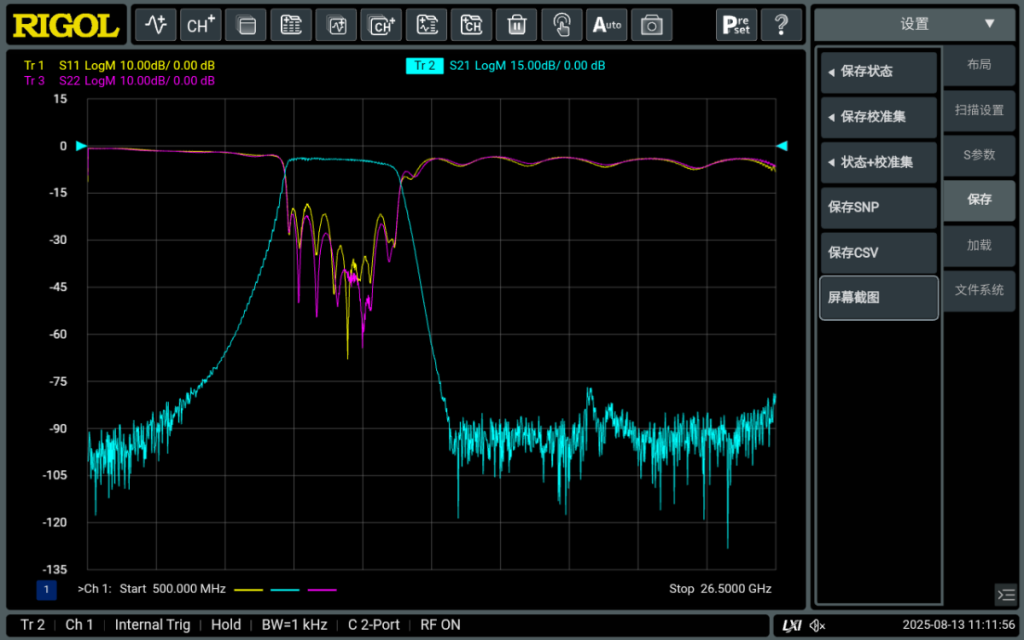

Высокая производительность и стабильность

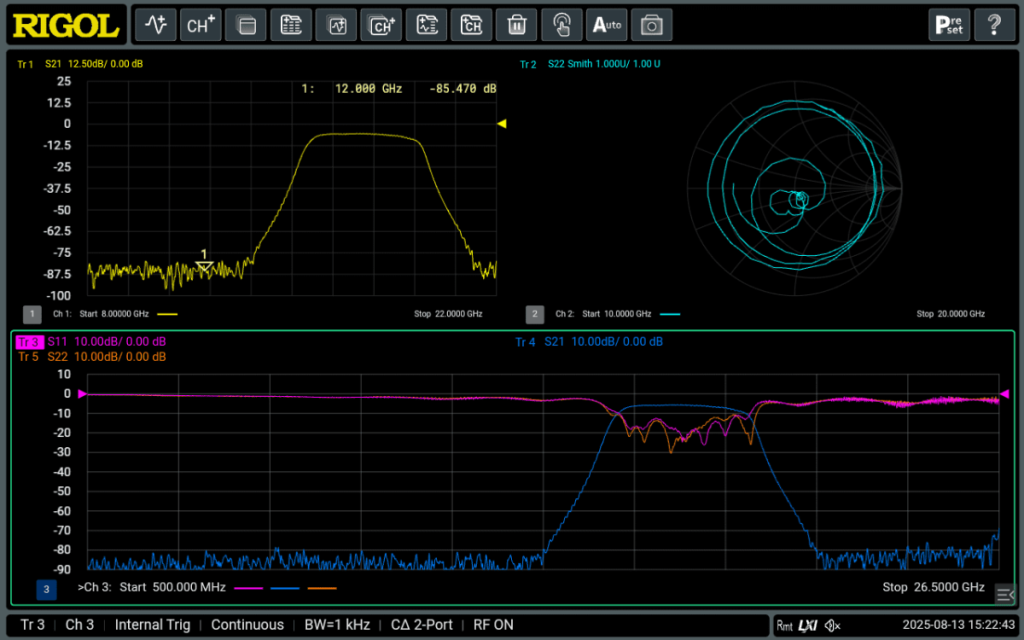

Обеспечивает стабильные и точные результаты измерений даже при тестировании устройств с высоким подавлением благодаря широкому динамическому диапазону >120 дБ и низкому уровню шумов трассы

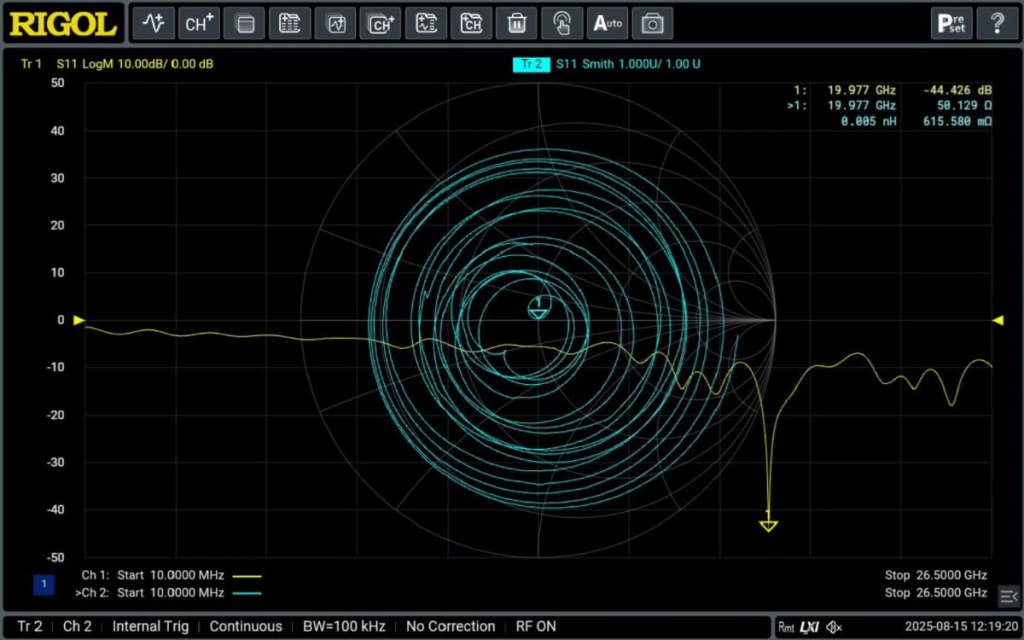

Встроенные инструменты расширенного анализа
Встроенные функции помогают ускорить рабочий процесс как в лаборатории, так и на производственной линии. Среди доступных функций: «годен/не годен»( Pass/Fail limits), КСВ, диаграмма Смита, анализ во временной области(TDR) и другие средства анализа.

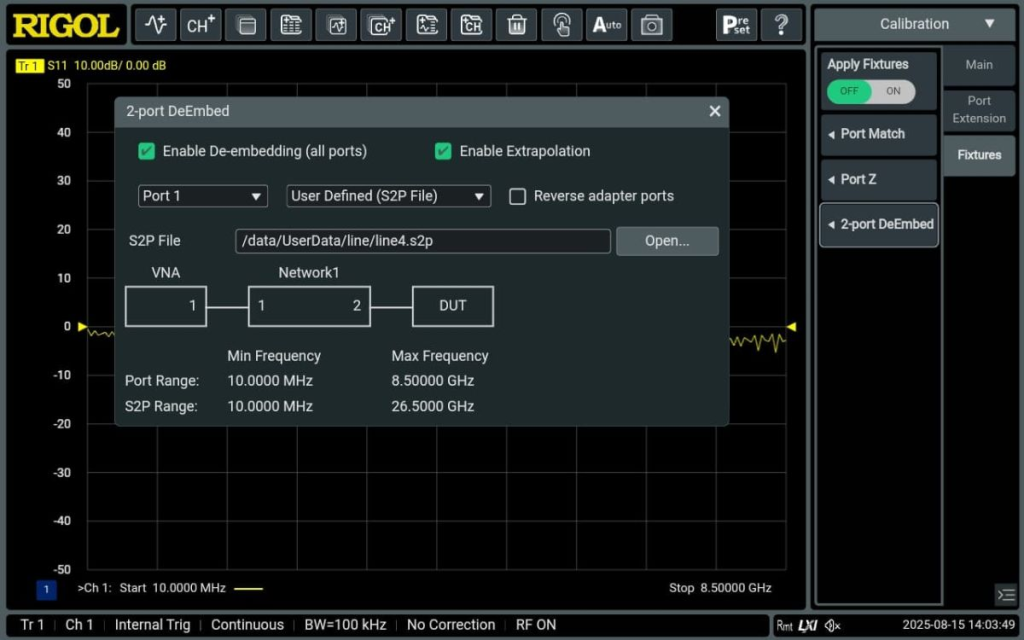

Реальные характеристики устройства
Функции Fixture Removal и De-embedding позволяют исключить влияние оснастки, кабелей и адаптеров, чтобы получить истинные S-параметры исследуемого устройства.

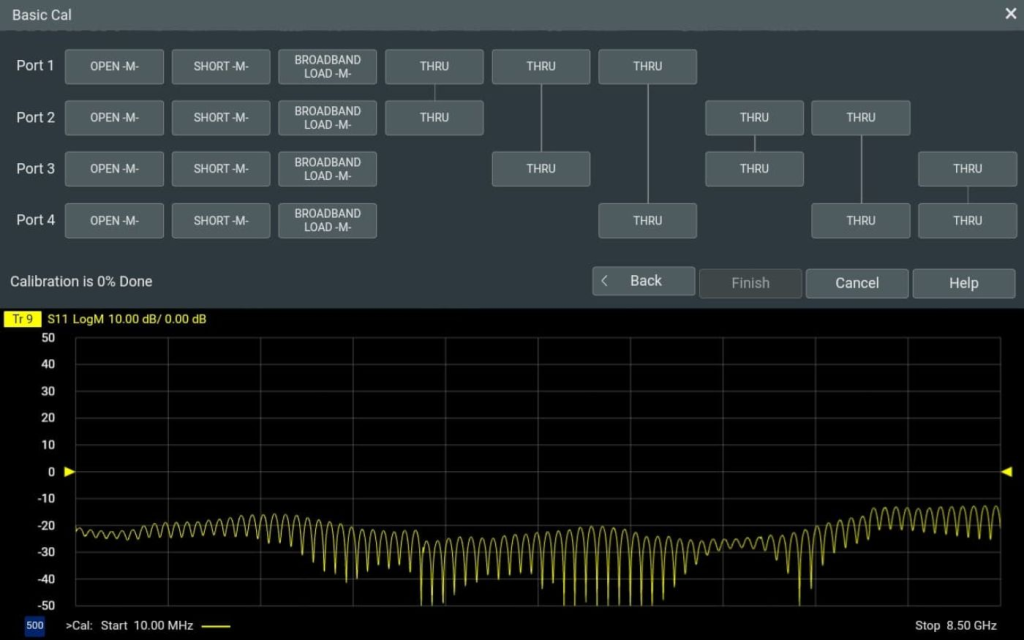

Простая и понятная калибровка
Встроенная пошаговая инструкция мастера калибровки помогает пользователям любого уровня подготовки настроить прибор для работы.

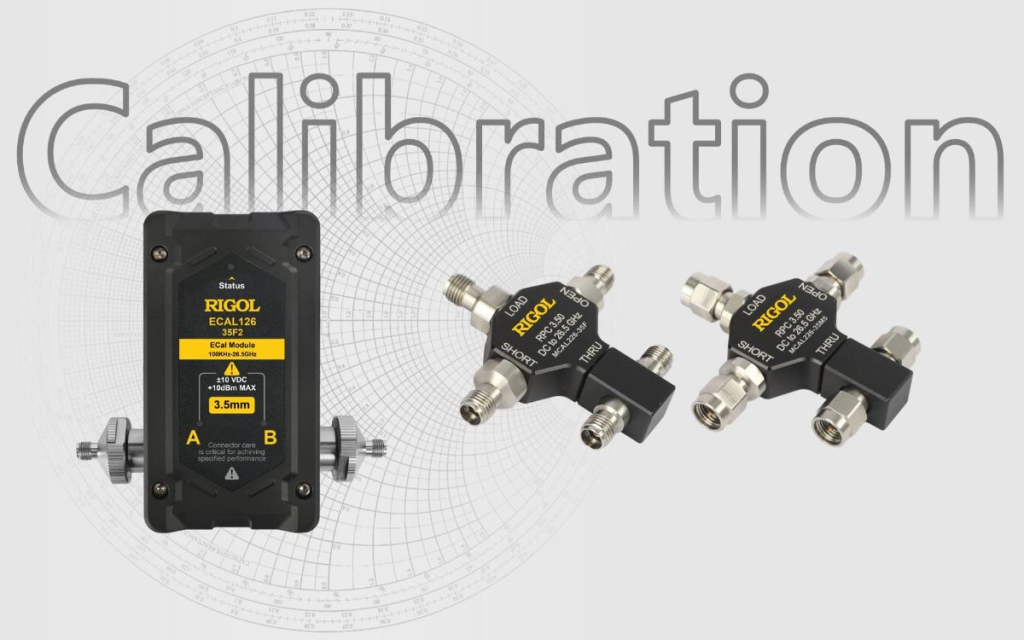

Механические и электронные калибровочные комплекты
Механические комплекты обеспечивают высокую повторяемость измерений и подходят для классических методов калибровки с использованием эталонных мер, электронные комплекты позволяют значительно ускорить процесс настройки, снизить вероятность ошибок оператора и повысить удобство ежедневной работы. Это надежный выбор для лабораторий, сервисных центров, производства и всех задач, где важна максимальная точность измерений.

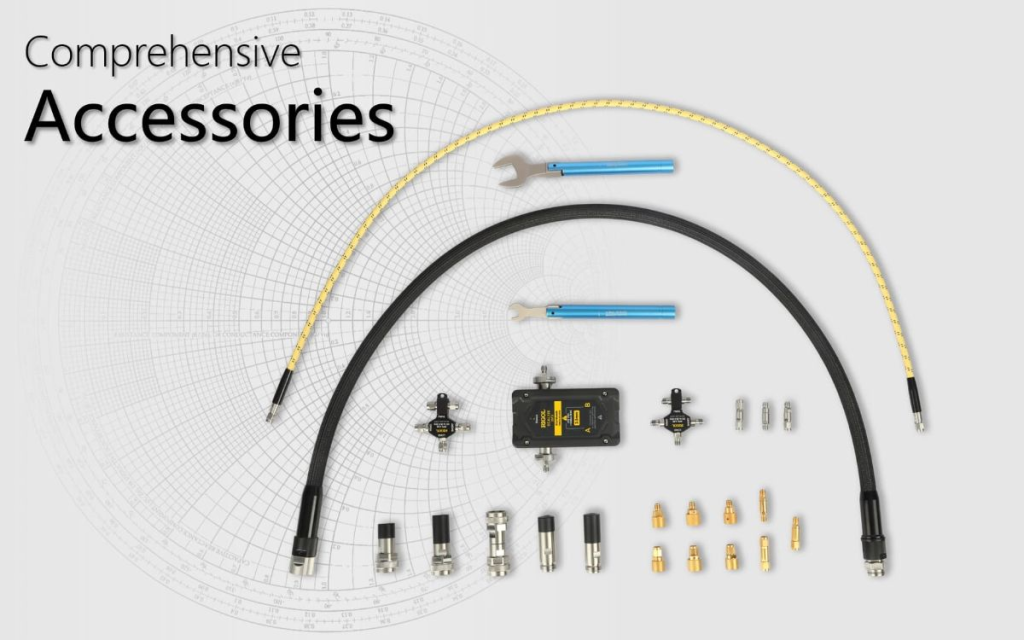

Широкий выбор аксессуаров
Большой выбор аксессуаров в экосистеме RIGOL позволяет оснастить измерительный комплекс различными переходами, калибровочными наборами, адаптерами, ключами, кабелями, обеспечивая надежные результаты тестирования

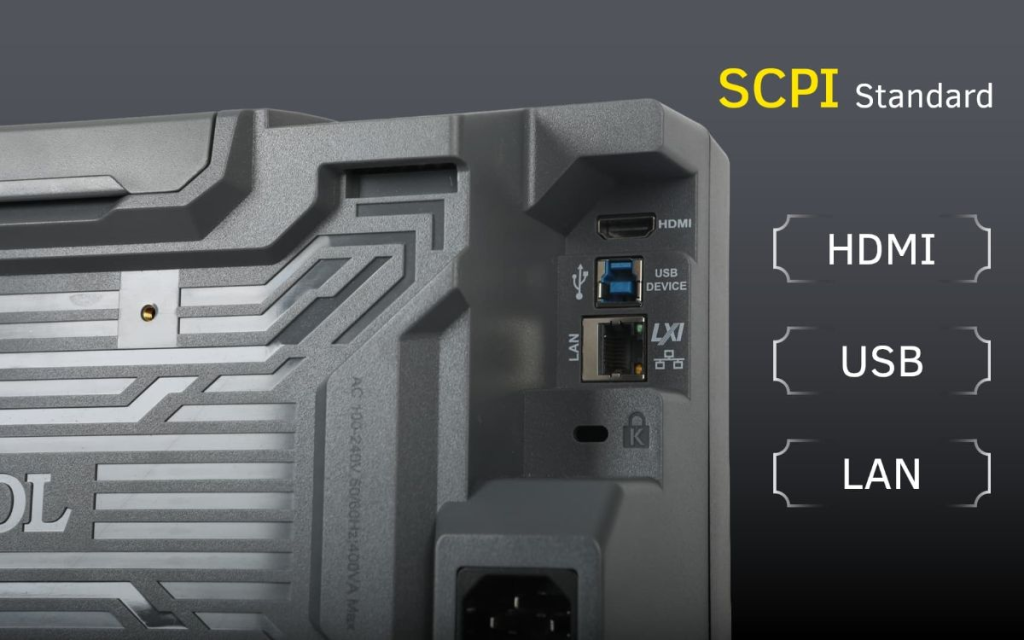

Поддержка стандарта SCPI
Прибор поддерживает стандарт SCPI, что позволяет осуществлять удаленное управление, автоматизацию и интеграцию в существующие системы без переписывания существующего кода

подробнее свернуть

Название	Значение
Диапазон рабочих частот	5 кГц - 20 ГГц
Количество измерительных портов	2
Разрешение по частоте	1 Гц
Разъем	NMD 3,5 мм (вилка)
Максимальная выходная мощность	10 дБм
Типовое значение динамического диапазона	127 дБ
Шум измерительной трассы	0,003 дБ
Полоса ПЧ	от 1 до 10 МГц
Типы калибровки	SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Through
Функции измерения и анализа	S-параметры, импеданс, КСВН / VSWR, TDA, embedding/de-embedding оснастки, тестирование антенн и др.
Интерфейсы	LAN, USB Device, USB Host, HDMI, GPIB, and Application I/O interfaces
Экран	Сенсорный HD-экран 10.1'' 1280x800
Габариты	358.1 mm x 214.8 mm x 300 mm
Вес	11 кг

Анализ во временной области	DNA-TDA10	236 944 ₽
Измерение расстояния до неоднородности	DNA-DTF10	146 392 ₽

Базовая комплектация:

Векторный анализатор цепей
Кабель питания
Гарантийный талон
Технический паспорт (по запросу)

Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 9 ГГц, 2 порта, N-тип (розетка), 50 Ом	ECAL109-NF2
Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 14 ГГц, 2 порта, N-тип (розетка), 50 Ом	ECAL114-NF2
Модуль калибровочный электронный (для автоматической калибровки), 100 кГц ~ 26,5 ГГц, 2 порта, NMD 3,5 мм (розетка)	ECAL126-35F2
Набор калибровочных мер (для ручной калибровки) SOLT «4 в 1», DC ~ 26,5 ГГц, NMD 3,5 мм (розетка)	MCAL226-35F5
Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (вилка), 50 Ом	MCAL104-NM1
Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, N-тип (розетка) 50 Ом	MCAL104-NF1
Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка), 50 Ом	MCAL109-NM1
Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (розетка) 50 Ом	MCAL109-NF1
Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, N-тип (вилка и розетка) 50 Ом	MCAL109-NK1
Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (вилка)	MCAL104-SM1
Набор калибровочных мер (для ручной калибровки), DC ~ 4,5 ГГц, SMA (розетка)	MCAL104-SF1
Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка)	MCAL109-SM1
Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (розетка)	MCAL109-SF1
Набор калибровочных мер (для ручной калибровки), DC ~ 9 ГГц, SMA (вилка и розетка).	MCAL109-SK1
Набор калибровочных мер (для ручной калибровки), DC ~ 26,5 ГГц, NMD 3,5 мм (вилка и розетка)	MCAL126-35K1

Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.

СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.

Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145

Ключевые преимущества:

Полный цикл «под ключ»: от разработки до сопровождения
Клиент-серверная архитектура с самостоятельной переналадкой
Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
Управление приборами с любым типом интерфейса
ПО работает на системах Windows, Linux, MacOS, доступна веб-версия

Результаты внедрений:

Непрерывная работа в автоматическом режиме до 48 часов
До 4 500 измерений за этап
Одновременное управление 15+ приборами

Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
Измерение радиотехнических характеристик приемопередающих модулей
Автоматизация тестирования фотонных интегральных схем
Контроль и испытания СВЧ-усилителей для космических аппаратов

Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.

Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
