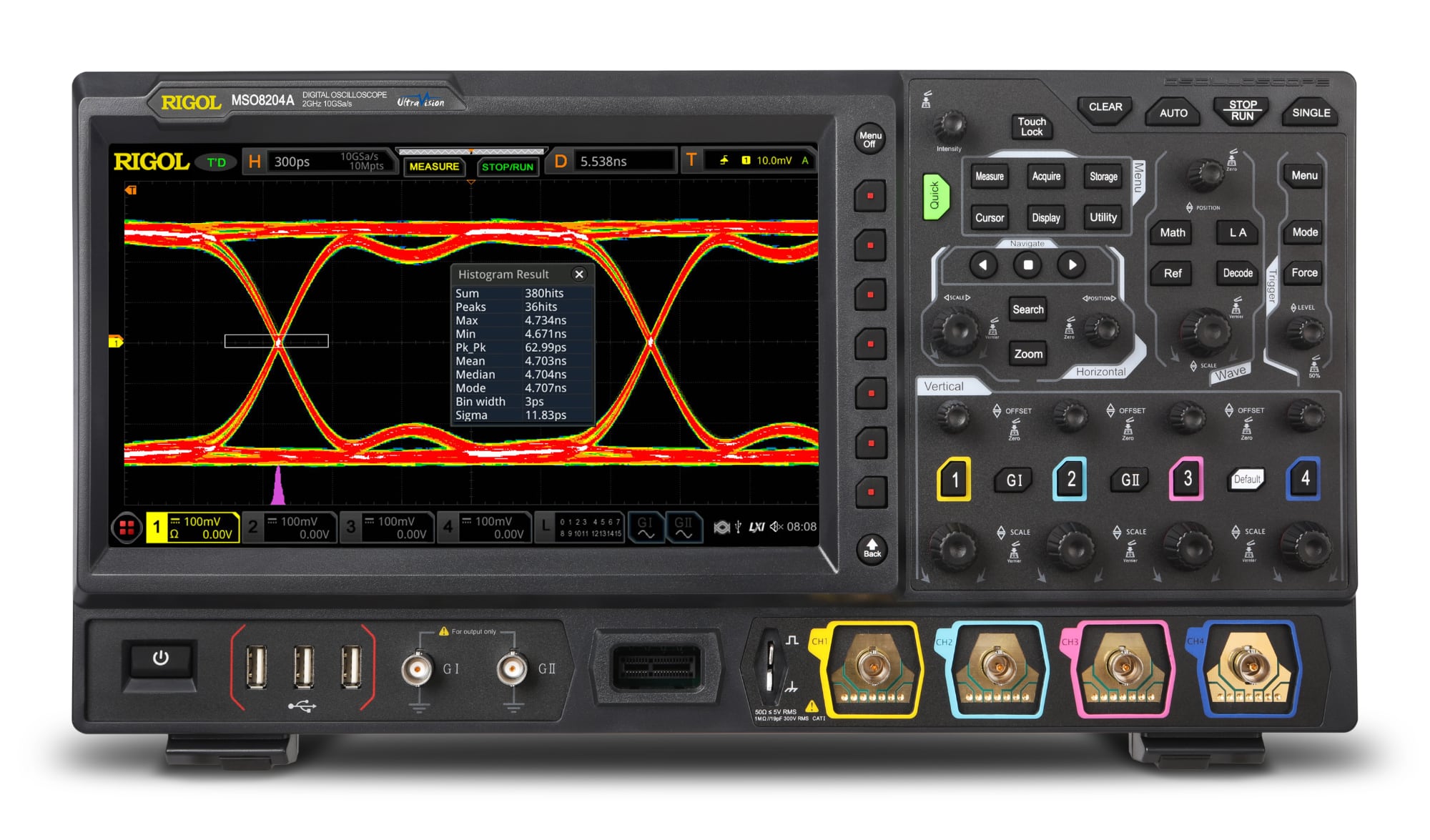

MSO8204A Rigol Осциллограф
MSO8204A - профессиональный осциллограф-анализатор на базе процессора Phoenix с технологией UltraVision II. Базовая полоса 2 ГГц (опционально 3 ГГц) и мультифункциональная архитектура делают его универсальным инструментом для сложных измерений.
Госреестр
2 043 742 руб.
Осциллограф RIGOL MSO8204A представляет собой компактное настольное решение (410×224×135 мм, 4 кг) для профессионального анализа сигналов, объединяющее 4 аналоговых канала с полосой пропускания 2 ГГц (с возможностью расширения до 3 ГГц) и 16 цифровых входов. Устройство оснащено 10.1-дюймовым сенсорным дисплеем и построено на базе фирменной архитектуры UltraVision II с использованием специализированного чипсета Phoenix ASIC. Этот многофункциональный прибор сочетает в себе семь различных инструментов: цифровой осциллограф, спектральный анализатор, прецизионный 6-разрядный частотомер, цифровой вольтметр, 16-канальный логический анализатор, а также опциональные генератор произвольных сигналов и анализатор протоколов, что делает его универсальным решением для сложных измерительных задач в высокочастотном диапазоне.
Основные характеристики:
| Параметр | Характеристика |
|---|---|
| Полоса пропускания | 2 ГГц (с опциональным расширением до 3 ГГц) |
| Конфигурация каналов | 4 аналоговых + 1 EXT + 16 цифровых (опциональный цифровой щуп) |
| Частота дискретизации | До 10 Гвыб/с (режим реального времени) |
| Глубина памяти | 500 МБ (стандартная) |
| Скорость захвата | 600 000 осциллограмм/с |
| Режим записи | 450 000 кадров в реальном времени (непрерывный режим) |
| Измерительные функции | 41 автоматический параметр сигнала, аппаратные измерения с полной памятью |
| Аналитические возможности | Математические операции, БПФ-анализ, поиск пиков, гистограммы (базовые) |
| Навигация | Клавиша навигации, таблица событий |
| Доп. анализ (опции) | Глазковые диаграммы, анализ джиттера, анализ мощности |
| Управление | Пользовательские горячие клавиши |
| Дисплей | 10.1" емкостный мультитач (256 уровней яркости, цветопередача) |
| Интерфейсы | USB Host/Device, LAN (LXI), HDMI, TRIG OUT, опционально USB-GPIB |
| Удаленное управление | Web control |
Особенности и преимущества:
| Категория | Параметры и возможности |
|---|---|
| Аппаратная платформа | UltraVision II с чипсетом RIGOL Phoenix |
| Аналоговые каналы | 4 входа |
| Цифровые каналы | 16 входов (логический анализатор) |
| Полоса пропускания | 2 ГГц (с опциональным расширением до 3 ГГц) |
| Частота дискретизации | До 10 Гвыб/с (на 1 канал) |
| Глубина памяти | 500 Мвыб на канал |
| Скорость захвата | 600 000 осциллограмм/с |
| Запись и воспроизведение | До 450 000 осциллограмм в режиме реального времени |
| Многофункциональность |
7 приборов в 1: ▪ Цифровой осциллограф ▪ Логический анализатор (16 каналов) ▪ Анализатор спектра ▪ Цифровой вольтметр ▪ Частотомер (3-6 разрядов) ▪ Анализатор протоколов (опция) ▪ Генератор сигналов (опция) |
| Удаленное управление | Web Control и VNC (Virtual Network Computing) |
| Автоматические измерения | 41 параметр сигнала с полной загрузкой памяти |
| Аналитические функции |
▪ Математические операции ▪ БПФ-анализ ▪ Поиск пиков ▪ Глазковые диаграммы (опция) ▪ Анализ джиттера (опция) |
Применение
- Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/СВЧ-изделий;
- Функциональное тестирование;
- Лабораторные исследования;
- Исследования и обучение.
