RFT1802N2A

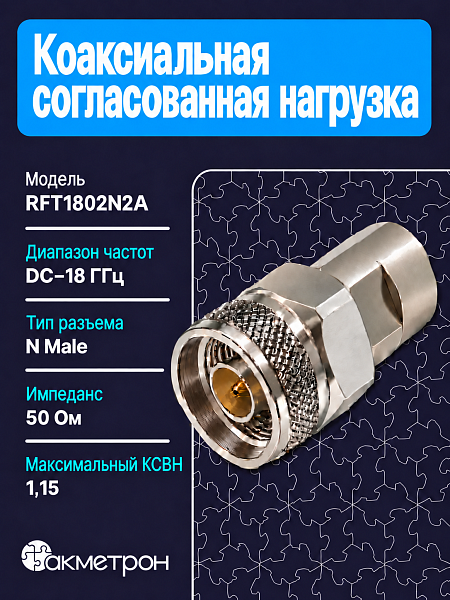

RF ONE RFT1802N2A — компактная коаксиальная согласованная нагрузка с разъёмом N-типа, вилка (Male), предназначенная для работы в радиочастотных и СВЧ-трактах в диапазоне от постоянного тока (DC) до 18 ГГц.
RF ONE RFT1802N2A — компактная коаксиальная согласованная нагрузка с разъёмом N-типа, вилка (Male), предназначенная для работы в радиочастотных и СВЧ-трактах в диапазоне от постоянного тока (DC) до 18 ГГц.
Применение RFT1802N2A
Нагрузка обеспечивает согласованное завершение свободного порта с волновым сопротивлением 50 Ом, поглощая поступающую ВЧ/СВЧ-мощность и уменьшая отражение сигнала обратно в тракт. Максимальная средняя рассеиваемая мощность составляет 2 Вт.
Особенностью модели RFT1802N2A является низкий максимальный КСВН 1,15, что выгодно отличает её от стандартной модели RFT1802N2 с КСВН до 1,3. Благодаря этому RFT1802N2A подходит для измерительных и испытательных систем, где требуется хорошее согласование ВЧ-тракта.
Область применения
RFT1802N2A применяется для согласованного завершения неиспользуемых или измеряемых портов ВЧ- и СВЧ-оборудования. Основные области использования:
- лабораторные ВЧ/СВЧ-измерения и испытательные стенды;
- векторные анализаторы цепей (VNA) и другое измерительное оборудование;
- тестирование радиочастотных компонентов и устройств;
- телекоммуникационное и радиосвязное оборудование;
- антенно-фидерные системы;
- измерительные системы и автоматизированные испытательные комплексы;
- согласование свободных портов делителей мощности, ответвителей, коммутаторов и других многопортовых СВЧ-компонентов;
- поглощение ВЧ-мощности на оконечном участке 50-омного тракта.
Характеристики RFT1802N2A
Документация RFT1802N2A
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
