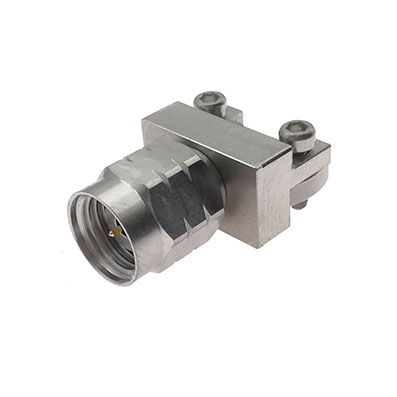

Коаксиальные разъёмы торцевого монтажа
Серия разъёмов с торцевым запуском разработана для использования в СВЧ- и миллиметровом диапазоне частот, включая задачи прецизионных измерений и тестирования высокочастотных трактов. Коннекторы обеспечивают надёжное соединение между платами и кабелями, сохраняя стабильные параметры вплоть до 67 ГГц. Конструктивное исполнение разъёмов гарантирует минимальные отражения и низкий КСВН, а также облегчает интеграцию в измерительные стенды и тестовые системы.
Области применения:
- Лабораторные СВЧ-измерения
- Тестирование высокочастотных трактов
- Исследовательские и опытно-конструкторские работы
- Измерительные системы
Доступные модели:
• EL185F-1 — Разъём 1.85 мм (Female), частота до 67 ГГц, длина 0.5 дюйма, толщина 0.007 дюйма, диаметр 2.5 мм.• EL185F-2 — Разъём 1.85 мм (Female), частота до 67 ГГц, длина 0.35 дюйма, толщина 0.007 дюйма, диаметр 3.0 мм.
• EL24F-1 — Разъём 2.4 мм (Female), частота до 50 ГГц, длина 0.5 дюйма, толщина 0.01 дюйма, диаметр 2.5 мм.
• EL24F-2 — Разъём 2.4 мм (Female), частота до 50 ГГц, длина 0.5 дюйма, толщина 0.007 дюйма, диаметр 2.5 мм.
• EL24F-3 — Разъём 2.4 мм (Female), частота до 50 ГГц, длина 0.35 дюйма, толщина 0.007 дюйма, диаметр 3.0 мм.
• EL292F-1 — Разъём 2.92 мм (Female), частота до 40 ГГц, длина 0.5 дюйма, толщина 0.01 дюйма, диаметр 2.5 мм.
• EL292F-2 — Разъём 2.92 мм (Female), частота до 40 ГГц, длина 0.5 дюйма, толщина 0.007 дюйма, диаметр 2.5 мм.
• EL292F-3 — Разъём 2.92 мм (Female), частота до 40 ГГц, длина 0.35 дюйма, толщина 0.007 дюйма, диаметр 3.0 мм.
• EL185M-1 — Разъём 1.85 мм (Male), частота до 67 ГГц, длина 0.5 дюйма, толщина 0.007 дюйма, диаметр 2.5 мм.
• EL185M-2 — Разъём 1.85 мм (Male), частота до 67 ГГц, длина 0.35 дюйма, толщина 0.007 дюйма, диаметр 3.0 мм.
• EL24M-1 — Разъём 2.4 мм (Male), частота до 50 ГГц, длина 0.5 дюйма, толщина 0.01 дюйма, диаметр 2.5 мм.
• EL24M-2 — Разъём 2.4 мм (Male), частота до 50 ГГц, длина 0.5 дюйма, толщина 0.007 дюйма, диаметр 2.5 мм.
• EL24M-3 — Разъём 2.4 мм (Male), частота до 50 ГГц, длина 0.35 дюйма, толщина 0.007 дюйма, диаметр 3.0 мм.
• EL292M-1 — Разъём 2.92 мм (Male), частота до 40 ГГц, длина 0.5 дюйма, толщина 0.01 дюйма, диаметр 2.5 мм.
• EL292M-2 — Разъём 2.92 мм (Male), частота до 40 ГГц, длина 0.5 дюйма, толщина 0.007 дюйма, диаметр 2.5 мм.
• EL292M-3 — Разъём 2.92 мм (Male), частота до 40 ГГц, длина 0.35 дюйма, толщина 0.007 дюйма, диаметр 3.0 мм.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
