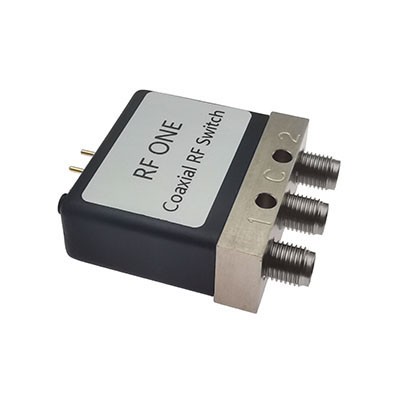

Коаксиальный механический переключатель
Серия коаксиальных механических переключателей разработана для работы в широком диапазоне частот от 0.1 ГГц до 67 ГГц. Переключатели обеспечивают минимальные потери на переключение, высокий уровень изоляции и стабильность параметров даже при интенсивном использовании. Устройства оснащены разъёмами различных типов, включая SMA, 2.92 мм, 2.4 мм и 1.85 мм, что позволяет интегрировать их в современные высокочастотные системы. Переключатели доступны в различных конфигурациях, включая SPDT (однополюсные двухпозиционные), SP4T (однополюсные четырёхпозиционные), SP6T (однополюсные шестипозиционные), SP8T (однополюсные восьмипозиционные) и DPDT (двухполюсные двухпозиционные).
Области применения
- Радиочастотное тестирование и измерения
- Телекоммуникационные системы
- Лабораторные исследования и разработки
- Автоматизированные испытательные системы
- Высокочастотные системы до 67 ГГц
Доступные модели и описание моделей
SPDT (однополюсные двухпозиционные):
RS2-S18FXX — частотный диапазон до 18 ГГц, разъём SMA, механизм Failsafe, контроль через паянные контакты.
RS2-K40FXX — частотный диапазон до 40 ГГц, разъём 2.92 мм, механизм Failsafe, контроль через паянные контакты.
RS2-V67FXX — частотный диапазон до 67 ГГц, разъём 1.85 мм, механизм Failsafe, контроль через паянные контакты.
SP4T (однополюсные четырёхпозиционные):
RS4-S18NXX-D — частотный диапазон до 18 ГГц, разъём SMA, механизм Normally Open, управление через 15-контактный разъём D-Sub.
RS4-K40NXX-D — частотный диапазон до 40 ГГц, разъём 2.92 мм, механизм Normally Open, управление через 15-контактный разъём D-Sub.
SP6T (однополюсные шестипозиционные):
RS6-S18NXX-D — частотный диапазон до 18 ГГц, разъём SMA, механизм Normally Open, управление через 15-контактный разъём D-Sub.
RS6-K40NXX-D — частотный диапазон до 40 ГГц, разъём 2.92 мм, механизм Normally Open, управление через 15-контактный разъём D-Sub.
SP8T (однополюсные восьмипозиционные):
RS8-S18NXX-D — частотный диапазон до 18 ГГц, разъём SMA, механизм Normally Open, управление через 15-контактный разъём D-Sub.
RS8-K40NXX-D — частотный диапазон до 40 ГГц, разъём 2.92 мм, механизм Normally Open, управление через 15-контактный разъём D-Sub.
DPDT (двухполюсные двухпозиционные):
RD2-S18FXX-D — частотный диапазон до 18 ГГц, разъём SMA, механизм Failsafe, управление через 9-контактный разъём D-Sub.
RD2-K40FXX-D — частотный диапазон до 40 ГГц, разъём 2.92 мм, механизм Failsafe, управление через 9-контактный разъём D-Sub.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
Наши специалисты помогут вам решить самые сложные задачи по автоматизации, измерениям и интеграции
