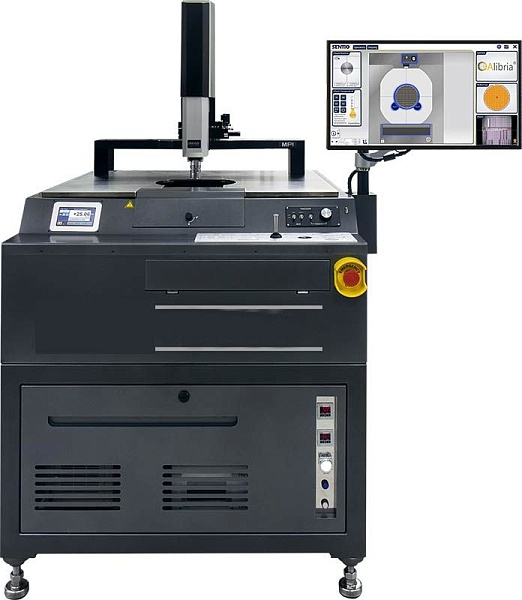

Полуавтоматическая зондовая станция с комплектом СВЧ зондов ATPA-2000-A
Базовая полуавтоматическая зондовая станция открытой архитектуры предназначенная для проведения измерений ВАХ, ВФХ, импульсных и СВЧ характеристик полупроводниковых приборов на пластинах диаметром до 200 мм.
Используется для входного контроля и выбраковки. Эта станция была разработана для анализа сбоев, проверки соответствия конструкции заданным требованиям, технологии ИС, надежности конструкции на уровне полупроводниковой пластины, а также особым требованиям, предъявляемым к измерениям устройств МЭМС, сигналов высокой мощности, высокочастотных сигналов и сигналов миллиметрового диапазона.
Столешница позволяет разместить до 12 позиционеров в различном сочетании. Кроме того есть возможность установки пробкарт при использовании стандартного 4.5" держателя.
Предустановленное программное обеспечение SENTIO управляет всеми процессами, а также имеет возможность автоматического распознавания чипов, создания карты подложки и маркировки выбракованных элементов.
- RC-200R держатель пластин 200 мм – 1шт;
- антивибрационный стол – 1 шт;
- 2 дополнительных керамических держателя пластин для проведения калибровок в СВЧ тракте;
- OP-5050M-LVM привод микроскопа с ручным перемещением 50х50 мм по осям XY и автоматизированным 140 мм по оси Z – 1 шт;
- SZ12 длиннофокусный однотрубный микроскоп cо светодиодной подсветкой – 1 шт;
- CAM-3MP-SENTIO;
- видеокамера – 1 шт.;
- позиционер MP40 - 2 шт;
- PA-R-E держатель СВЧ пробников направления «восток» - 1 шт;
- PA-R-W держатель СВЧ пробников направления «запад» - 1 шт;
- позиционер МР25 – 2 шт;
- PA-TF-2M триаксиальный держатель DC пробников c интегрированным кабелем длиной 2 м - 4 шт;
- иголки DC пробников PT-W-S-7MIC с радиусом закругления 7 мкм – 25 шт;
- T26A-GSG-150 СВЧ пробник до 26 ГГц топологии GSG, питч 150 мкм – 2 шт:
- MRC-26SMA-MF-1200 СВЧ кабель 26 ГГц, SMA male - SMA female, 120 см – 2 шт;
- АС2 калибровочная пластина для пробников топологии GSG – 1 шт;
- TCP-1 чистящие принадлежности для СВЧ пробников - 1 шт;
- ПО для калибровки QALIBRIA - 1 шт;
- монитор с диагональю 21,5 дюйма – 1 шт;
- вакуумный насос – 1 шт;
- компрессор – 1 шт.
Возможность автоматизации с помощью собственного ПО: интеграция, автоматизация измерений, собственные база данных и VISA-мост.
СПОАИ — специальное программное обеспечение для автоматизации измерений, разработанное на мощностях "Акметрон" — отечественного разработчика программного обеспечения, производителя и крупнейшего поставщика оборудования с 2012 года.
Это клиент-серверное приложение с многопользовательской распределённой архитектурой, которое решает задачи повышения производительности труда на производстве, сокращения длительности измерений и снижения требований к квалификации персонала. ПО внесено в реестр Минцифры: №28145
Ключевые преимущества:
- Полный цикл «под ключ»: от разработки до сопровождения
- Клиент-серверная архитектура с самостоятельной переналадкой
- Централизованный сбор и хранение результатов в БД с возможностью миграции в вашу БД
- Генератор отчетов на основе ваших шаблонов (docx. и xlsx.)
- Управление приборами с любым типом интерфейса
- ПО работает на системах Windows, Linux, MacOS, доступна веб-версия
Результаты внедрений:
- Непрерывная работа в автоматическом режиме до 48 часов
- До 4 500 измерений за этап
- Одновременное управление 15+ приборами
- Автоматизация техтренировки и полной программы испытаний выпускаемых изделий — более 10 контролируемых приборов на одном рабочем месте, до 4 500 автоматизированных измерений в каждом этапе, непрерывная работа в автоматическом режиме 24–48 часов
- Измерение радиотехнических характеристик приемопередающих модулей
- Автоматизация тестирования фотонных интегральных схем
- Контроль и испытания СВЧ-усилителей для космических аппаратов
Для каждого продукта мы предоставляем полный комплект документации: инструкция по установке с пошаговой настройкой, руководство по эксплуатации с описанием требований и рабочих процессов, презентация с обзором возможностей и кейсов внедрения.
Предоставим систему с учётом требований промышленных стандартов и рассчитанную на многолетнюю эксплуатацию. Также мы обеспечиваем соответствие отраслевым требованиям, надёжность архитектуры для критических систем и масштабируемость без потери стабильности.
